DE-82
1
2
3
4
5
6
4
HD WDR Pro
HD WDR Pro
HD WDR Pro
Ausrichtungszeichen
C-Zeichen

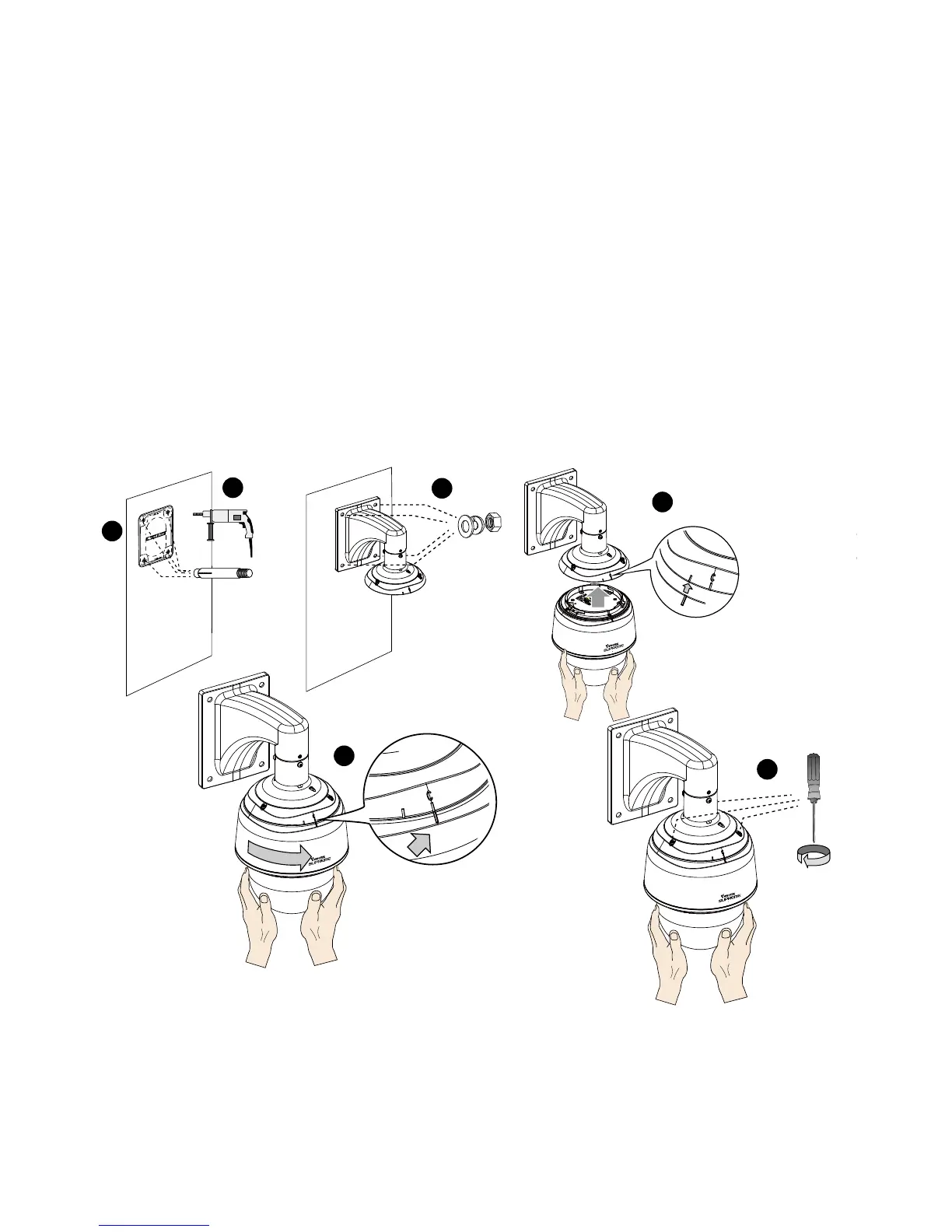

1. Die Kamera wiegt 3,66 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der
Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand an.
2. Bohren Sie 4 Führungslöcher (10 mm Durchmesser und 4 cm tief) in die Wand und hämmern
Sie anschließend die Dübel hinein. Beachten Sie, dass Sie die Dübel mit angebrachten Sechs-
kantmuttern einhämmern müssen, damit sich die Gewindestangen nicht verformen! Bohren Sie
ggf. eine weitere Öffnung für das Verlegen von Kabeln.
3. Befestigen Sie die Wandhalterung mit den 4 Schwenkscheiben und Muttern.
4. Richten Sie das Kameragehäuse am oberen Abschnitt aus. Richten Sie das Ausrichtung-
szeichen an der Kamera mit dem des Schnittstellenabschnitts aus. Drücken Sie die Kamera
nach oben, damit sie mit dem oberen Abschnitt bündig ist.
5. Drehen Sie die Kamera im Uhrzeigersinn, bis das Ausrichtungszeichen mit dem „C“ Zeichen
übereinstimmt.
6. Verwenden Sie den beiliegenden T25 Schraubendreher, um die 3 manipulationssicheren
Schrauben an der Oberseite zu befestigen. Stellen Sie sicher, dass alle Teile sicher befestigt
sind.
3-3-2. Montieren mit Netzwerk- und E/A-Kabeln
