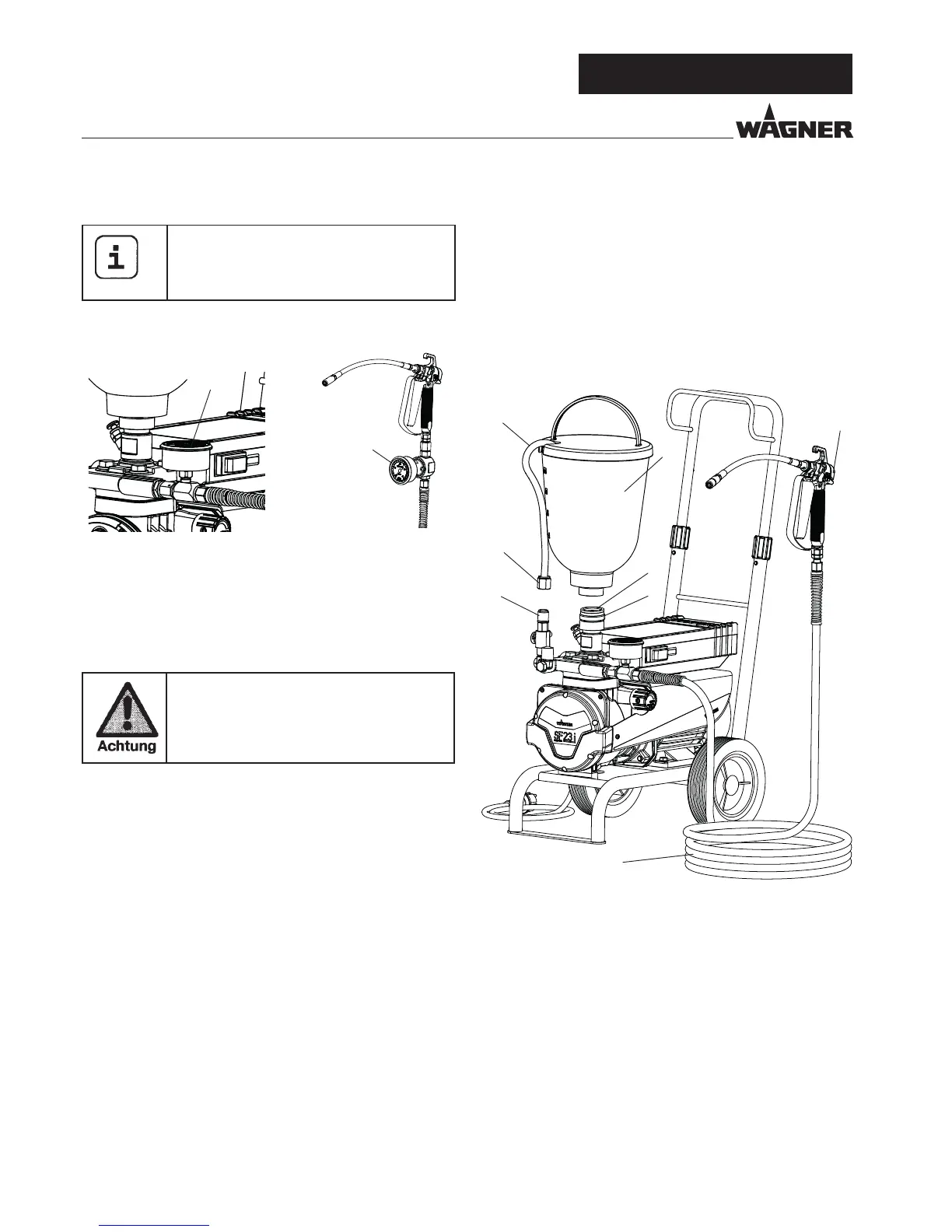

4.2 HOCHDRUCKSCHLAUCH UND MANOMETER
Um überprüfen zu können, ob der Schlauch
unter Druck steht, muss das beiliegende Ma-
nometer am Hochdruckschlauch befestigt
werden.
1. Manometer (11) am Schlauchanschluss (A) oder an der Pi-
stole (B) festschrauben.
4.3 OBERBEHÄLTER
1. Auf saubere Dichtächen an den Anschlüssen achten.
Darauf achten, dass der rote Einlauf (1) in den Beschich-
tungssto-Eingang (4) eingesetzt ist.
2. Überwurfmutter (5) am Rücklaufschlauch (6) auf den An-
schluss (7) schrauben .
3. Oberbehälter (8) auf Beschichtungssto-Eingang (4)
schrauben und handfest anziehen.
1
4
5
6
7
8
9
10
2. Hochdruckschlauch (9) am Schlauchanschluss bzw. Ma-
nometer anschrauben.
3. Pistole (10) oder Materialkugelhahn am Hochdruck-
schlauch anschrauben.
4. Alle Überwurfmuttern am Hochdruckschlauch fest anzie-
hen, damit kein Material austritt.
Beim Abschrauben des Hochdruckschlau-
ches am Schlauchanschluss mit Schlüssel
22mm gegenhalten.
