GERÄTEBESCHREIBUNG
3 GERÄTEBESCHREIBUNG
3.1 FUNKTION DES GERÄTES
Zum besseren Verständnis der Funktion kurz der technischen
Aufbau:

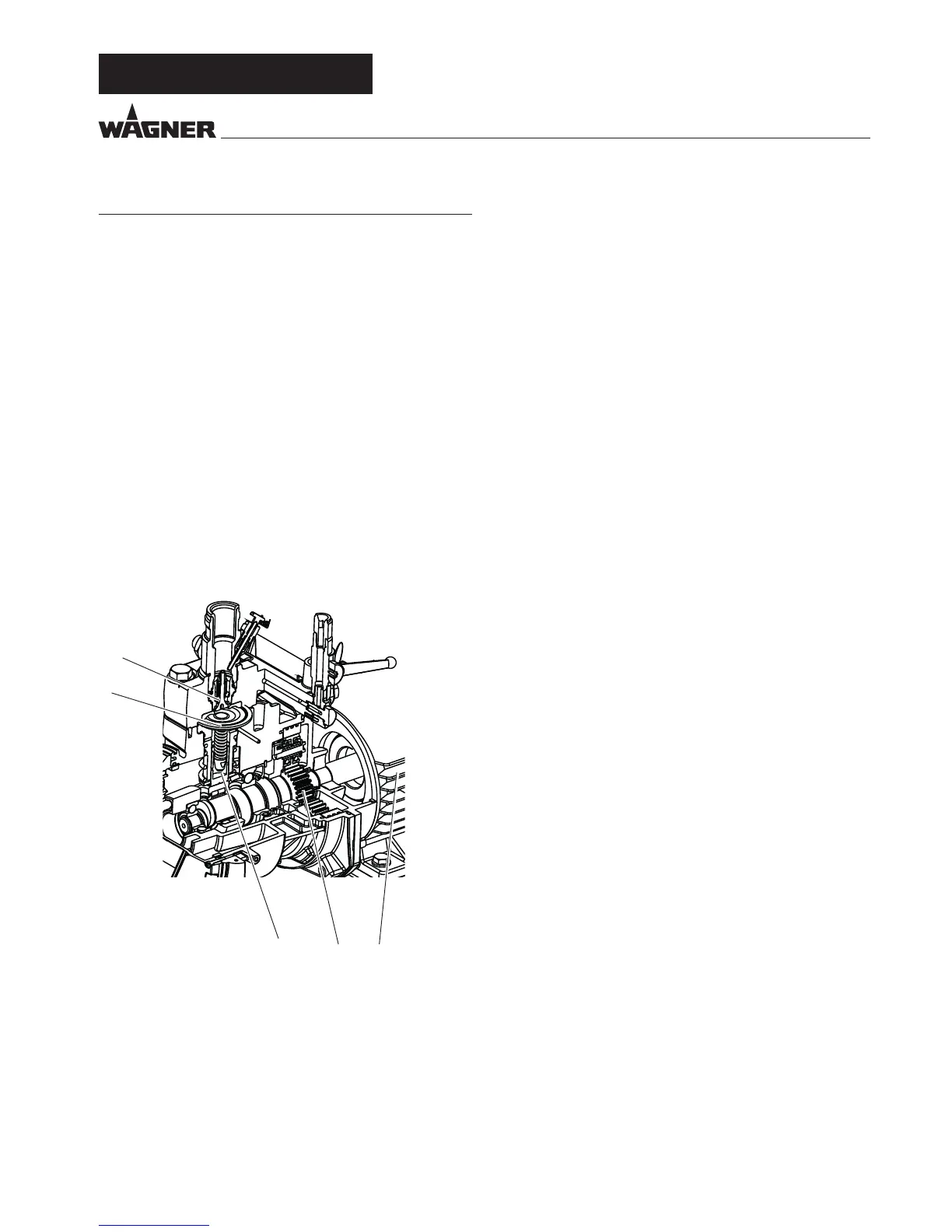

Super Finish 23i ist ein elektrisch betriebenes Hochdruckge-
rät. Der Elektromotor (1) treibt über ein Planetengetriebe (2)
die Hydraulikpumpe an. Ein Kolben (3) wird auf und ab be-
wegt und so Hydrauliköl unter die Membran (4) gefördert, die
sich daraufhin bewegt.
Im Detail: Durch die Abwärtsbewegung der Membran önet
das Teller-Einlassventil (5) selbsttätig und Beschichtungssto
wird angesaugt. Bei der Aufwärtsbewegung der Membran
wird der Beschichtungssto verdrängt und das Kugel-Auslass-
ventil önet dabei, während das Einlassventil geschlossen ist.
Der Beschichtungssto strömt unter hohem Druck durch den
Hochdruckschlauch zur Pistole.
Das Druckregelventil begrenzt den eingestellten Druck im Hy-
draulikölkreis und somit auch den Druck des Beschichtungs-
stoes. Eine Druckveränderung bei Verwendung der gleichen
Düse führt auch zur Veränderung der zerstäubten Farbmenge.
