Super Finish 23i
4.4 ANSCHLUSS AN DAS STROMNETZ
Der Anschluss muss immer über eine vor-
schriftsmäßig geerdete Schutzkontaktsteck-
dose mit Fehlerstrom-Absicherung (FI-Siche-
rung) erfolgen.
Vor Anschluss an das Stromnetz darauf achten, dass die Netz-
spannung übereinstimmt mit der Angabe auf dem Leistungs-
schild am Gerät.
4.5 BEI ERSTINBETRIEBNAHME
REINIGUNG VON KONSERVIERUNGSMITTEL
1. Entlastungshahn (5) önen.
2. Geeignetes Reinigungsmittel in den Oberbehälter einfül-
len.
3. Ein/Aus Schalter (Pos. 1) auf ON (EIN) stellen, das Gerät
läuft an.
4. Druckregulierknopf (2) bis zum Anschlag nach rechts dre-
hen.
5. Abwarten bis am Rücklaufschlauch Reinigungsmittel aus-
tritt.
6. Druckregulierknopf (2) ca. eine Umdrehung zurückdre-
hen.
7. Entlastungshahn (5) schließen.
Druck wird im Hochdruckschlauch aufgebaut (sichtbar
am Manometer (3)).
8. Pistole in einen oenen Sammelbehälter richten und Ab-
zugsbügel der Pistole ziehen.
9. Durch Drehen des Druckregulierknopfes (2) nach rechts,
wird der Druck erhöht. Stellen Sie ca. 10 MPa (100 bar) am
Manometer ein.
10. Reinigungsmittel aus dem Gerät für ca. 1-2 min (~5 Liter)
in den oenen Sammelbehälter pumpen.
4.7 GERÄT MIT BESCHICHTUNGSSTOFF IN BETRIEB
NEHMEN
1. Entlastungshahn (5) önen.
2. Beschichtungssto in den Oberbehälter einfüllen.
3. Einlassventildrücker (4) mehrmals drücken, um ein even-
tuell verklebtes Einlassventil zu lösen.
4. Ein/Aus Schalter (Pos. 1) auf ON (EIN) stellen, das Gerät
läuft an.
5. Druckregulierknopf (2) bis zum Anschlag nach rechts dre-
hen.
Wenn das Geräusch der Ventile sich verändert, so ist das
Gerät entlüftet und saugt Beschichtungssto an.
6. Tritt Beschichtungssto aus dem Rücklaufschlauch aus,
Druckregulierknopf (2) ca. eine Umdrehung zurückdre-
hen.
7. Entlastungshahn (5) schließen.
Druck wird im Hochdruckschlauch aufgebaut (sichtbar
am Manometer (3)).
8. Pistole in einen oenen Sammelbehälter halten und ab-
zugsbügel ziehen, um restliches Reinigungsmittel aus
dem Gerät zu entfernen. Wenn Material austritt Abzugs-
bügel loslassen.
9. Den Druck durch Drehen des Druckregulierknopfes (2)
einstellen.
10. Das Gerät ist einsatzbereit.
4.6 GERÄT HYDRAULIKSYSTEM ENTLÜFTEN,
WENN DAS GERÄUSCH DES EINLASSVENTILS
NICHT ZU HÖREN IST
1. Ein/Aus Schalter (Pos. 1) auf ON (EIN) stellen.
2. Druckregulierknopf (2) drei Umdrehungen nach links
drehen.
3. Das Hydrauliksystem entlüftet sich. Gerät zwei bis drei Mi-
nuten eingeschaltet lassen.
4. Druckregulierknopf (2) bis zum Anschlag nach rechts dre-
hen.
5. Ventildrücker (4) kurz betätigen.
Geräusch des Einlassventils ist hörbar
6. Wenn nicht, Punkt 2 bis 4 wiederholen.

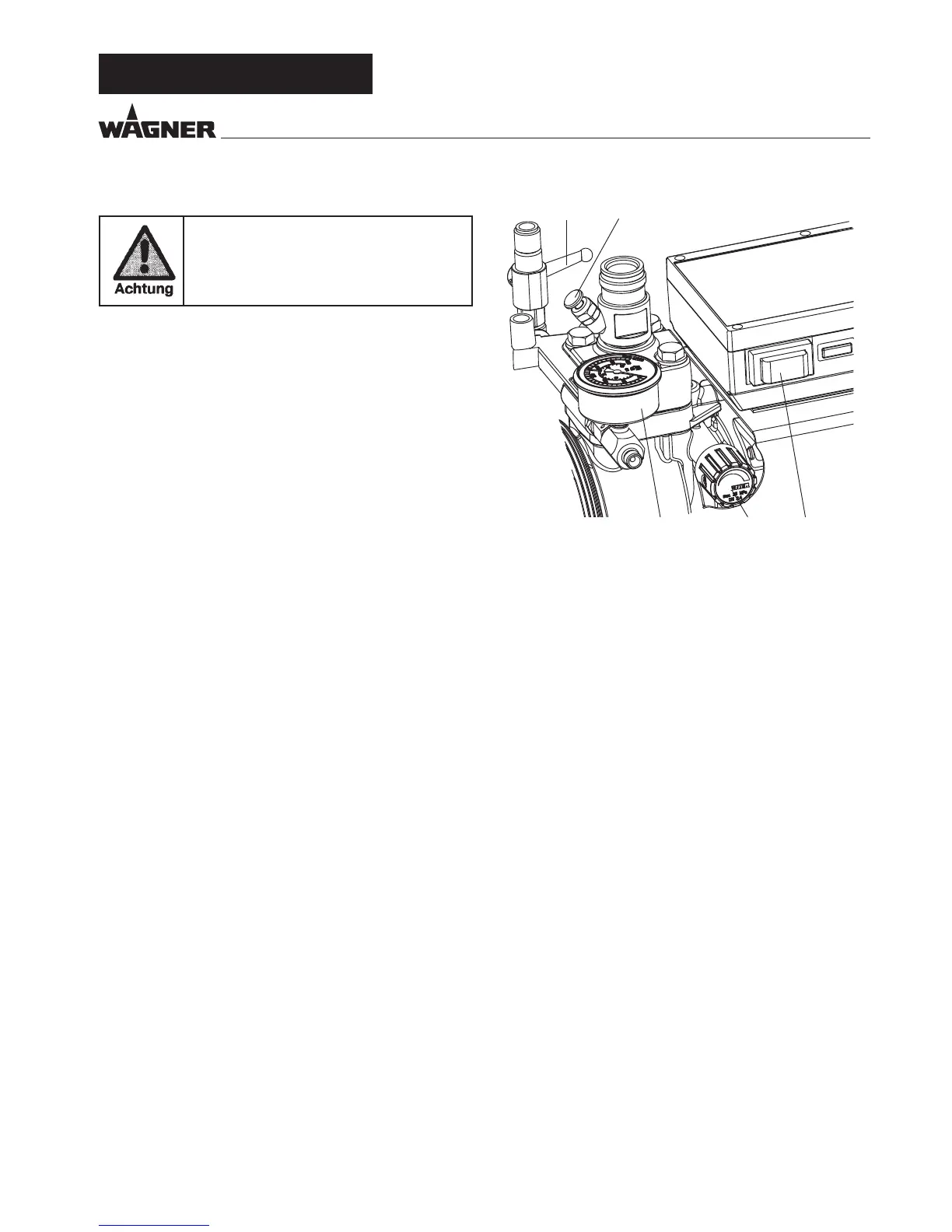

123
45
D
INBETRIEBNAHME
