RIPARAZIONE DELL'APPARECCHIO
10.4 VALVOLA REGOLATRICE DELLA PRESSIONE
Far sostituire la valvola regolatrice della
pressione (1) solo dal personale di assistenza
WAGNER.
La pressione di esercizio massima deve esse-
re riregolata dal personale di assistenza.

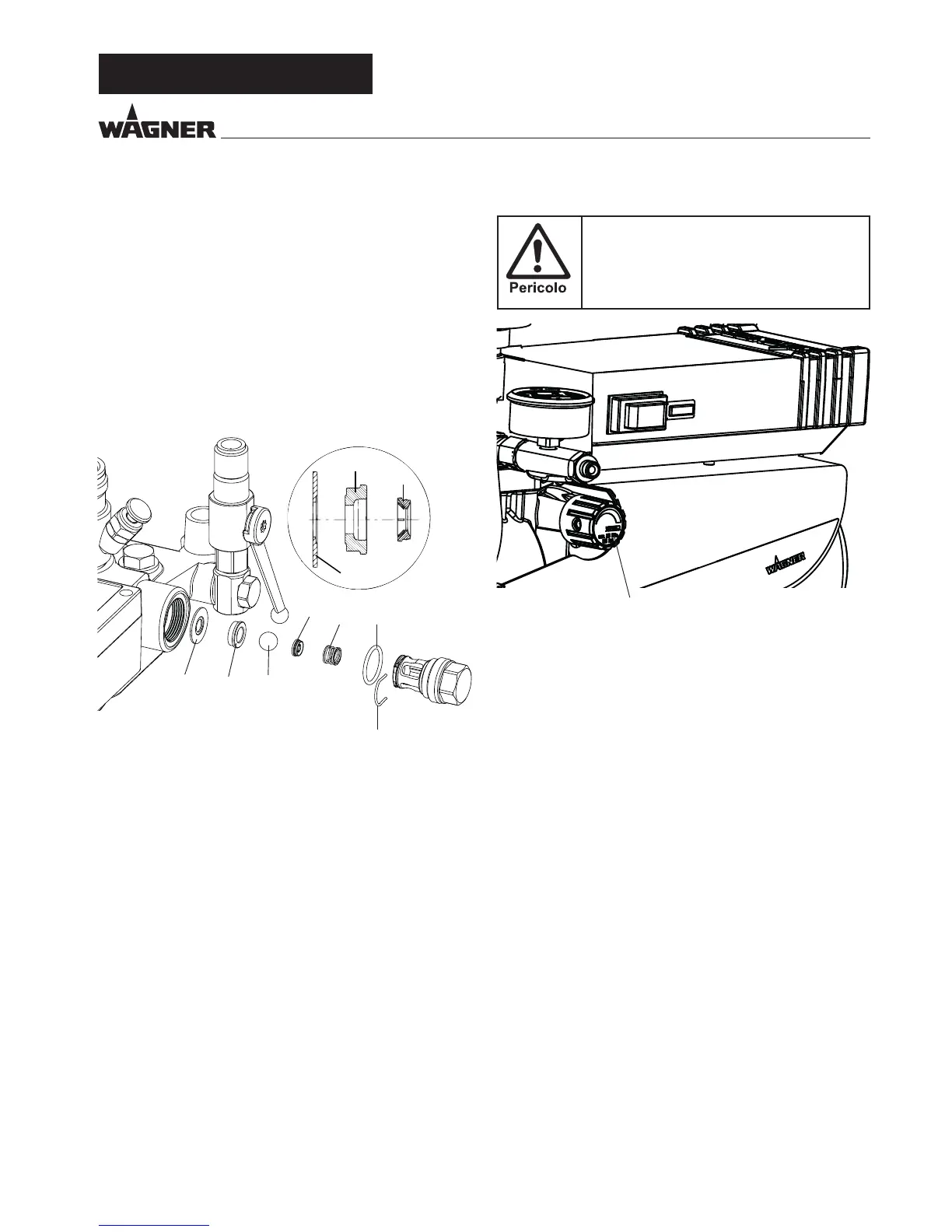

10.3 VALVOLA DI SCARICO
1. Svitare la valvola di scarico dallo stadio della vernice con la
chiave (da 22 mm).
2. Estrarre con cautela il fermo (1) con il cacciavite in dota-
zione; la molla (2) espelle la sfera (4) e la sede della valvo-
la (5).
3. Pulire o sostituire i pezzi di ricambio.
4. Controllare se l'anello toroidale (7) è danneggiato.
5. Attenzione alla posizione di montaggio dell'anello di ap-
poggio della molla (3) (viene agganciato nella molla di
compressione (2)), della sede della valvola di scarico (5) e
dell'anello di tenuta (6) -> vedi gura.
1
6
6
5
3
5 4
3
2
1
7
