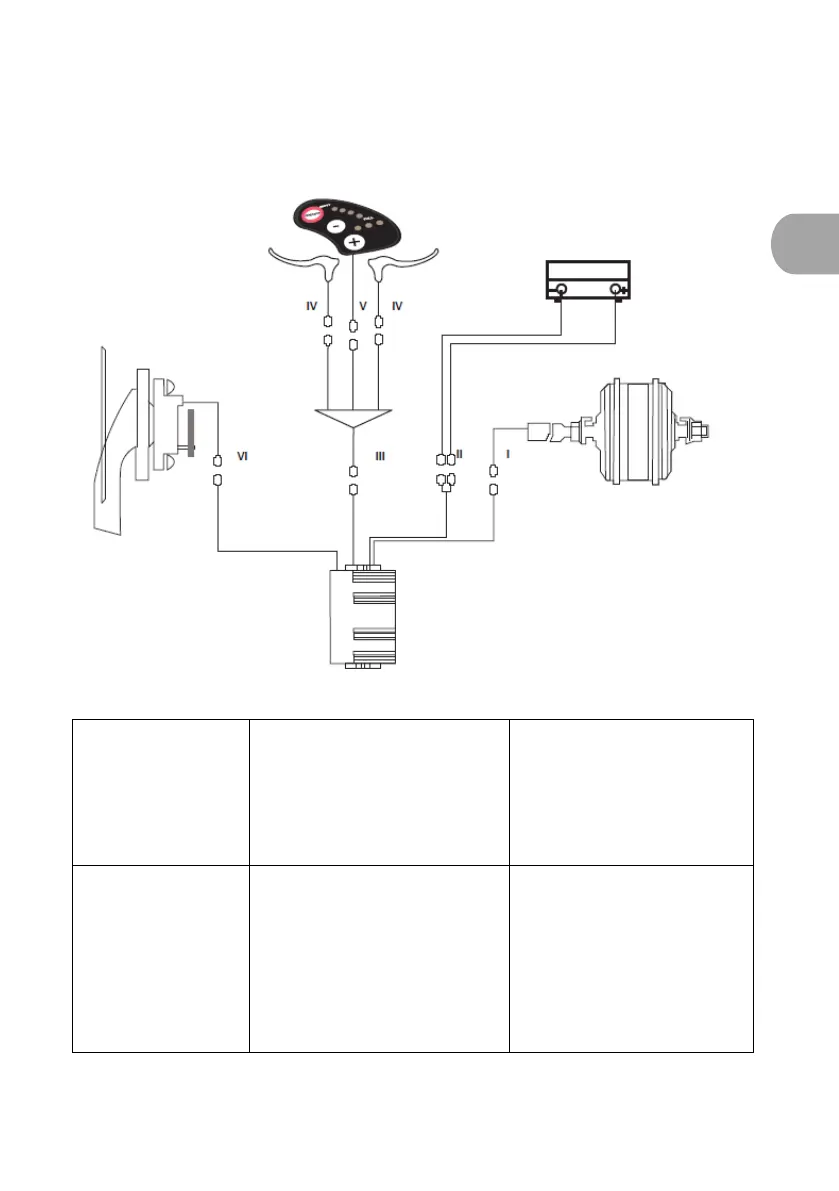

H. Schaltpläne und Spezifikationen
Wir behalten uns das Recht vor, das Produkt ohne Vorankündigung zu
ändern. Wenden Sie sich für weitere Informationen an Ihren Händler.
I. Das 3-phasige
Motorkabel wird
an den Motor
angeschlossen
1. Grün (Motor HA)
2. Gelb (Motor HB)
3. Blau (Motor HC)
II. Motor
1. Rot (+5V)
2. Gelb (Motor HB)
3. Grün (Motor HA)
4. Blau (Motor HC)
5. Schwarz (Erde)
III. Stromkabel
1. Rot (+36V)
2. Schwarz (Erde)
IV. Anschluss
Bremshebelzug
1. Blau (Erde)
2. Rot (Signal des
Bremshebels)
V. Kabel
Geschwindigkeitssensor
1. Rot (+36V)
2. Blau (Niederstromschalter)
3. Schwarz (Erde)
4. Weiß (A/D)
5. Grün
(Geschwindigkeitssignal Rad)
VI. Stromkabel des
Geschwindigkeitssensors
angeschlossen an den
Controller
1. Blau
(Geschwindigkeitssignal
Rad)
2. Rot (+5V)
3. Gelb (Erde)
Bremse
Akku
Links
Rechts
Motor
Bürstenloser Controller
