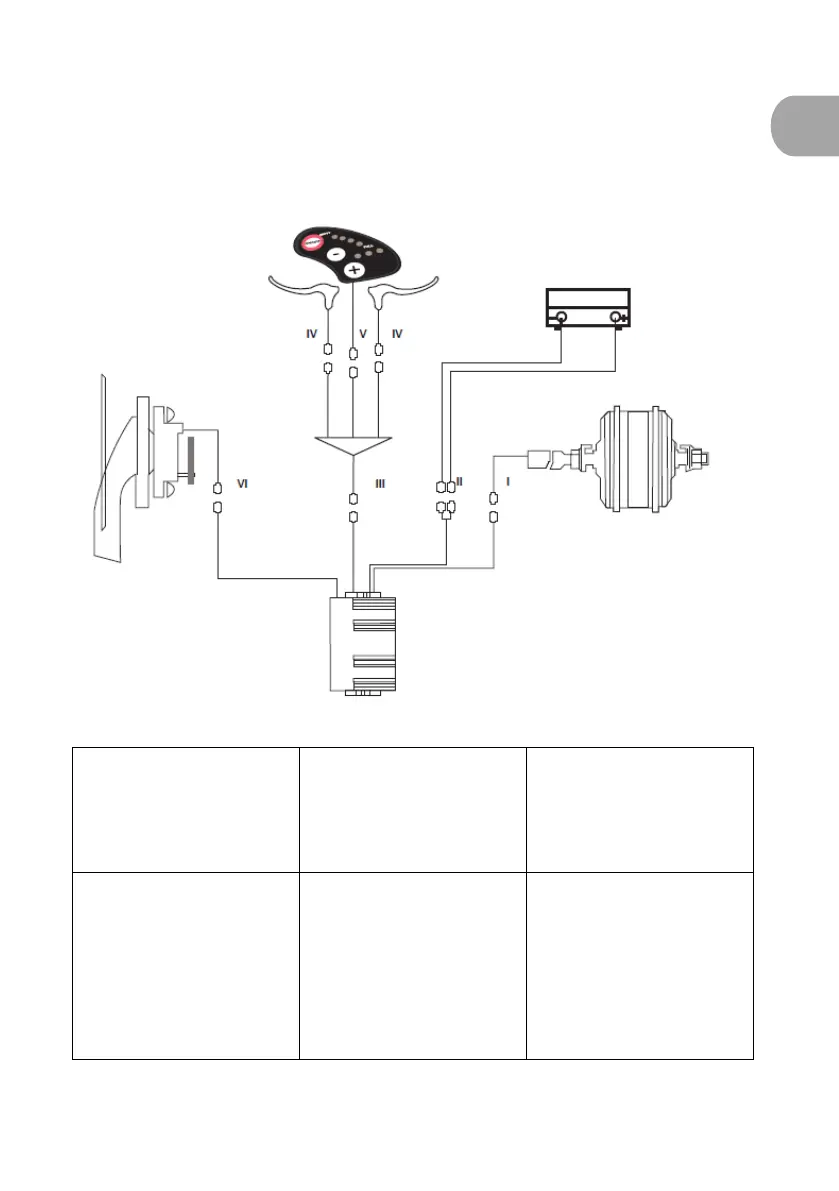

H. Diagramme électrique et spécifications
Nous nous réservons le droit, sans préavis, de modifier ce produit. Pour
toute information complémentaire, veuillez contacter votre revendeur.
I. Le câble moteur 3
phases est relié au
moteur
1. Vert (moteur HA)
2. Jaune (moteur HB)
3. Bleu (moteur HC)
II. Moteur
1. Rouge (+5V)
2. Jaune (moteur HB)
3. Vert (moteur HA)
4. Bleu (moteur HC)
5. Noir (terre)
III. Câble d’alimentation
1. Rouge (+36V)
2. Noir (terre)
IV. Connection câble
levier freins
1. Bleu (terre)
2. Rouge (signal du levier
freins)
V. Câble capteur de
vitesse
1. Rouge (+36V)
2. Bleu (verrou de
courant faible)
3. Noire (terre)
4. Blanc (A/D)
5. Vert (signal vitesse
roue)
VI. Câble alimentation
capteur vitesse relié au
contrôleur
1. Bleu (signal vitesse
roue)
2. Rouge (+5V)
3. Jaune (terre)
Frein
Batterie
Gauche
Droit
Moteur
Contrôleur sans balai
