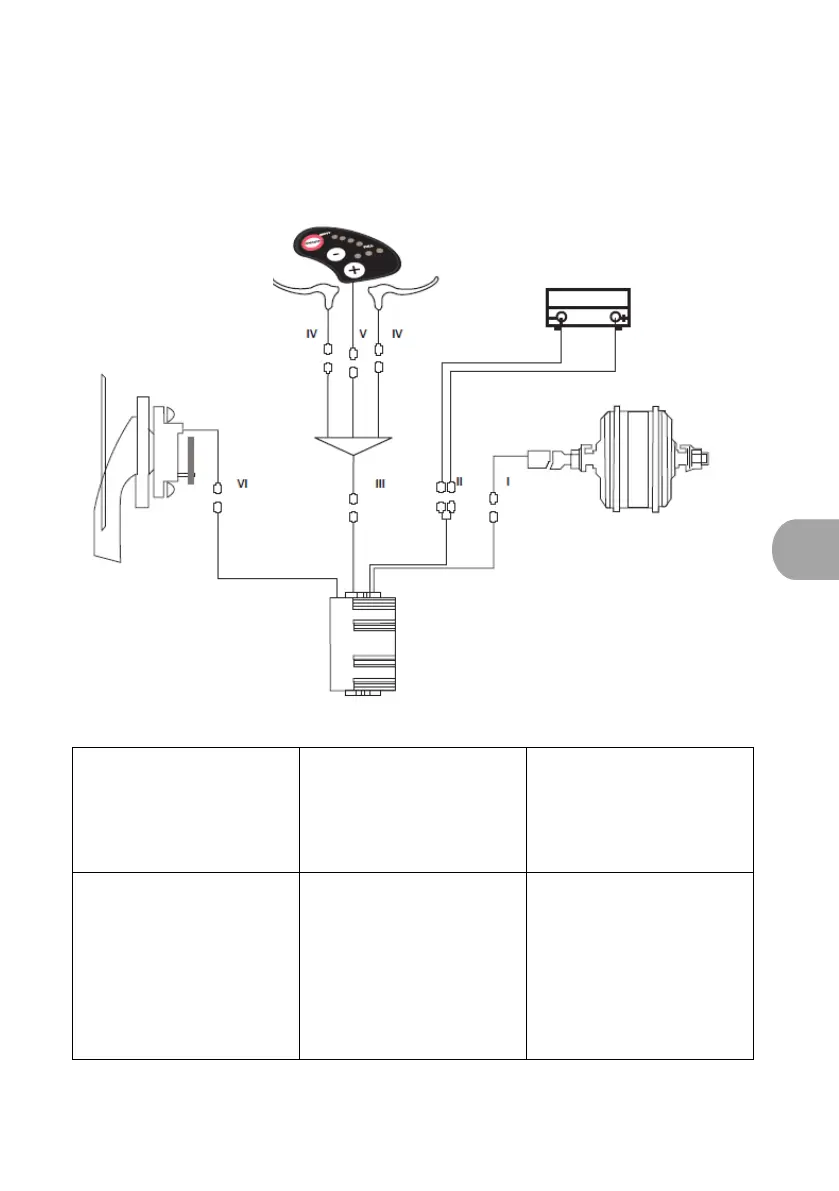

H. Diagrama elétrico e especificações
Reservamo-nos o direito de modificar, sem aviso prévio, este produto.
Para qualquer informação adicional, contacte o seu revendedor.
I. O cabo motor 3 fases
é ligado ao motor
1. Verde (motor HA)
2. Amarelo (motor HB)
3. Azul (motor HC)
II. Motor
1. Vermelho (+ 5 V)
2. Amarelo (motor HB)
3. Verde (motor HA)
4. Azul (motor HC)
5. Preto (terra)
III. Cabo de alimentação
1. Vermelho (+ 36 V)
2. Preto (terra)
IV. Conexão cabo
alavanca do travão
1. Azul (terra)
2. Vermelho (sinal da
alavanca dos travões)
V. Cabo sensor de
velocidade
1. Vermelho (+ 36 V)
2. Azul (bloqueio de
baixa potência)
3. Preto (terra)
4. Branco (A/D)
5. Verde (sinal
velocidade da roda)
VI. Cabo de
alimentação do sensor
de velocidade ligado ao
controlador
1. Azul (sinal velocidade
da roda)
2. Vermelho (+ 5 V)
3. Amarelo (terra)
Travão
Bateria
Esquerda
Direito
Motor
Controlador sem escova
