wayscral TAKEAWAY E-200 - Elektrisch Schema en Specificaties

254
NL

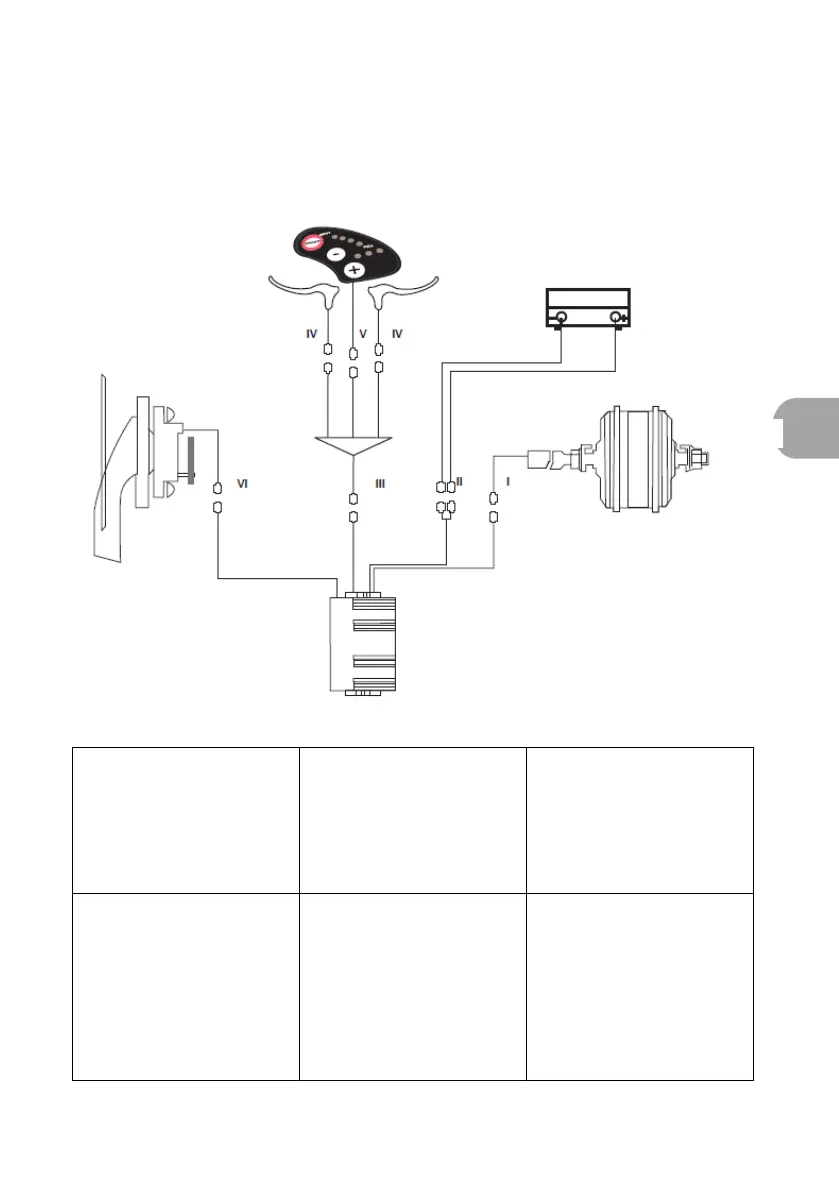

H. Elektrisch schema en specificaties
Wij behouden ons het recht voor dit product zonder voorafgaande
kennisgeving te wijzigen. Voor meer informatie kunt u contact
opnemen met uw verkoper.
I. De 3-fasige
motorkabel is
verbonden aan de
motor
1. Groen (HA motor)
2. Geel (HB motor)
3. Blauw (HC motor)
II. Motor
1. Rood (+5V)
2. Geel (HB motor)
3. Groen (HA motor)
4. Blauw (HC motor)
5. Zwart (aarde)
III. Snoer
1. Rood (+36V)
2. Zwart (aarde)
IV. Aansluiting kabel
remhendel
1. Blauw (aarde)
2. Rood (signaal
remhendel)
V. Kabel
snelheidssensor
1. Rood (+36V)
2. Blauw (slot zwakke
stroom)
3. Zwart (aarde)
4. Wit (gelijkstroom)
5. Groen
(snelheidssignaal wiel)
VI. Kabel
stroomvoorziening
snelheidssensor
verbonden aan de
controller
1. Blauw
(snelheidssignaal wiel)
2. Rood (+5V)
3. Geel (aarde)
Rem
Accu
Links
Rechts
Motor
Borstelloze controller
