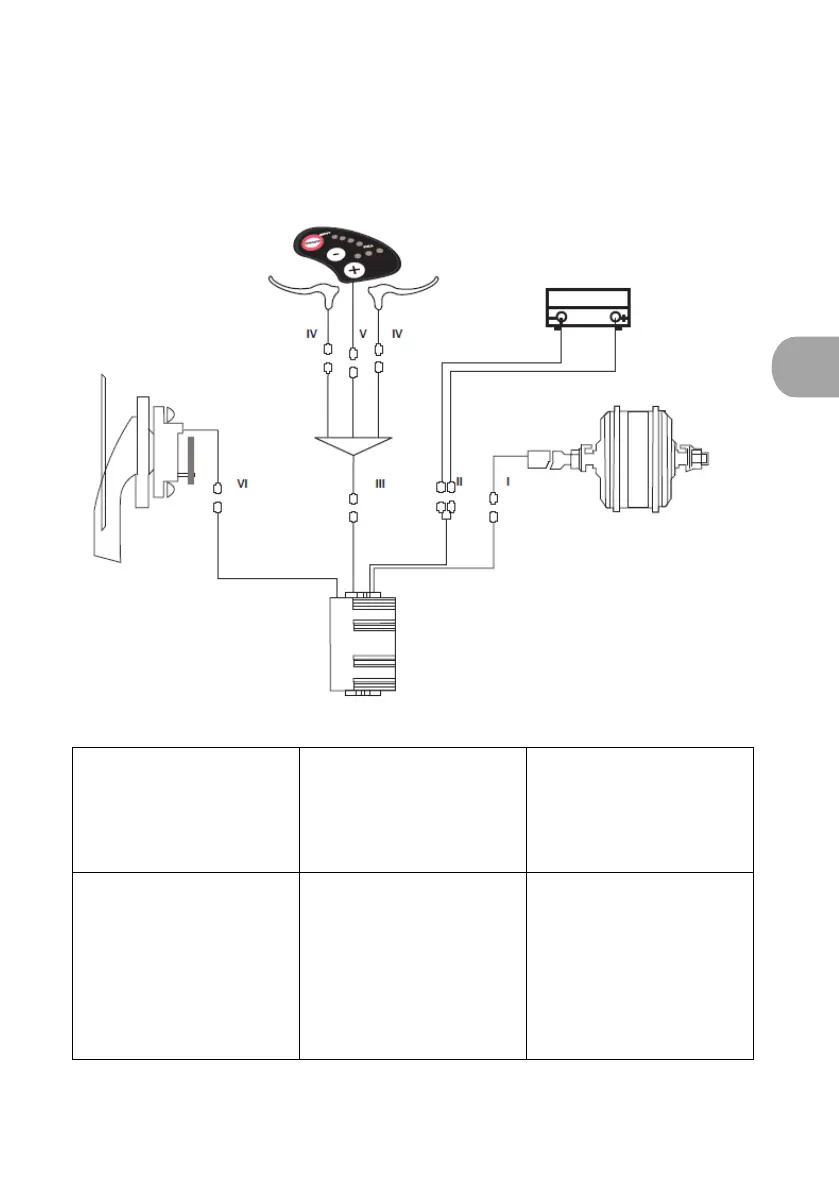

H. Schema elettrico e specifiche tecniche
Ci riserviamo il diritto di modificare questo prodotto senza preavviso.
Per informazioni aggiuntive contattare il proprio rivenditore.
I. Il cavo motore trifase
è collegato al motore
1. Verde (motore HA)
2. Giallo (motore HB)
3. Blu (motore HC)
II. Motore
1. Rosso (+5 V)
2. Giallo (motore HB)
3. Verde (motore HA)
4. Blu (motore HC)
5. Nero (terra)
III. Cavo di
alimentazione
1. Rosso (+36 V)
2. Nero (terra)
IV. Connessione cavo
leva freni
1. Blu (terra)
2. Rosso (segnale della
leva freni)
V. Cavo sensore di
velocità
1. Rosso (+36 V)
2. Blu (blocco bassa
corrente)
3. Nero (terra)
4. Bianco (A/D)
5. Verde (segnale
velocità ruota)
VI. Cavo di
alimentazione sensore
di velocità collegato al
controller
1. Blu (segnale velocità
ruota)
2. Rosso (+5 V)
3. Giallo (terra)
Freno
Batteria
Sinistro
Destro
Motore
Controller brushless
