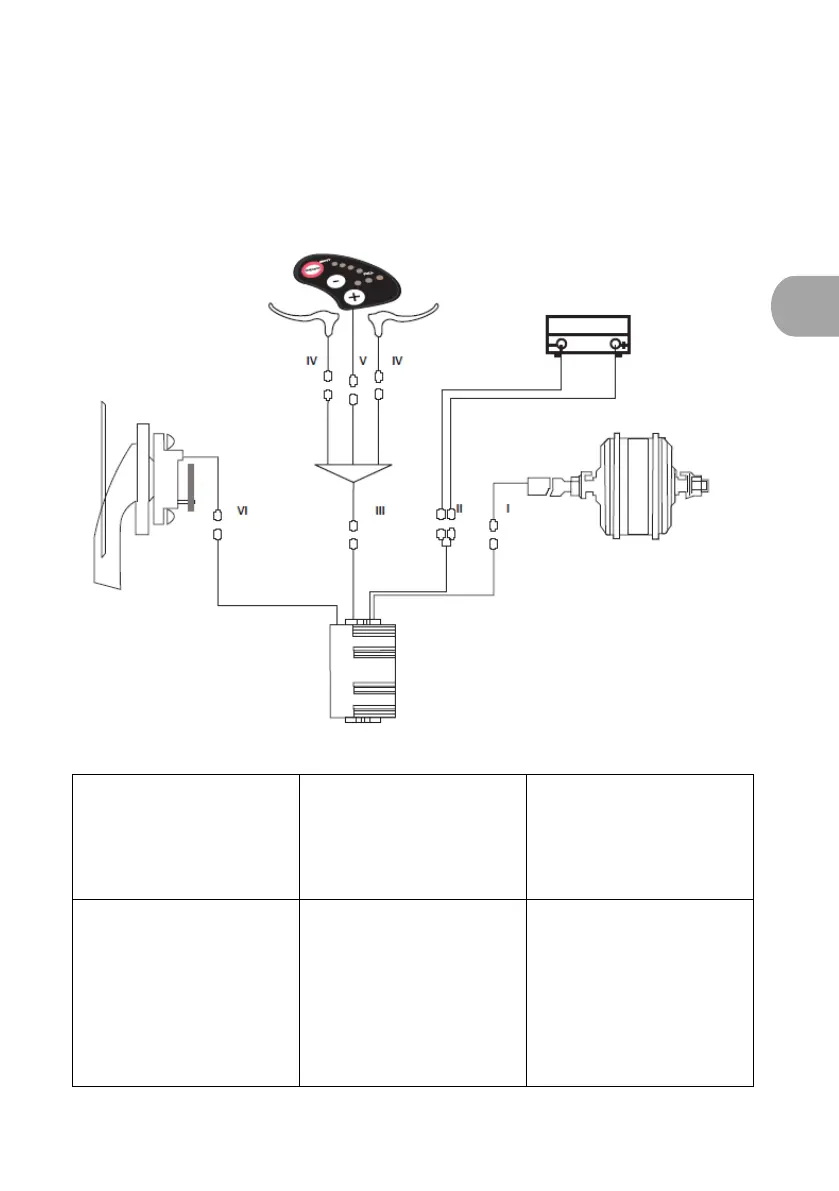

H. Diagrama eléctrico y especificaciones
Nos reservamos el derecho a modificar este producto sin aviso previo.
Para solicitar cualquier información adicional, contacte con su
distribuidor.
I. El cable motor 3 fases
está conectado al
motor
1. Verde (motor HA)
2. Amarillo (motor HB)
3. Azul (motor HC)
II. Motor
1. Rojo (+5 V)
2. Amarillo (motor HB)
3. Verde (motor HA)
4. Azul (motor HC)
5. Negro (tierra)
III. Cable de
alimentación
1. Rojo (+36 V)
2. Negro (tierra)
IV. Conexión cable
palanca frenos
1. Azul (tierra)
2. Rojo (señal de palanca
frenos)
V. Cable sensor de
velocidad
1. Rojo (+36 V)
2. Azul (bloqueo de
corriente débil)
3. Negro (tierra)
4. Blanco (A/D)
5. Verde (señal velocidad
rueda)
VI. Cable alimentación
sensor de velocidad
conectado al
controlador
1. Azul (señal velocidad
rueda)
2. Rojo (+5 V)
3. Amarillo (tierra)
Freno
Batería
Izquierdo
Derecho
Motor
Controlador sin escobillas
