2 Beschreibung der Datenschnittstellen
2.1 Übersicht
Bei geöffneten Deckel befinden sich auf der linken Seite im Anschlussbereich die Datenschnittstellen. Dieser Bereich ist durch eine Kunst-
stofftrennwand vom Energieanschlussbereich abgetrennt.

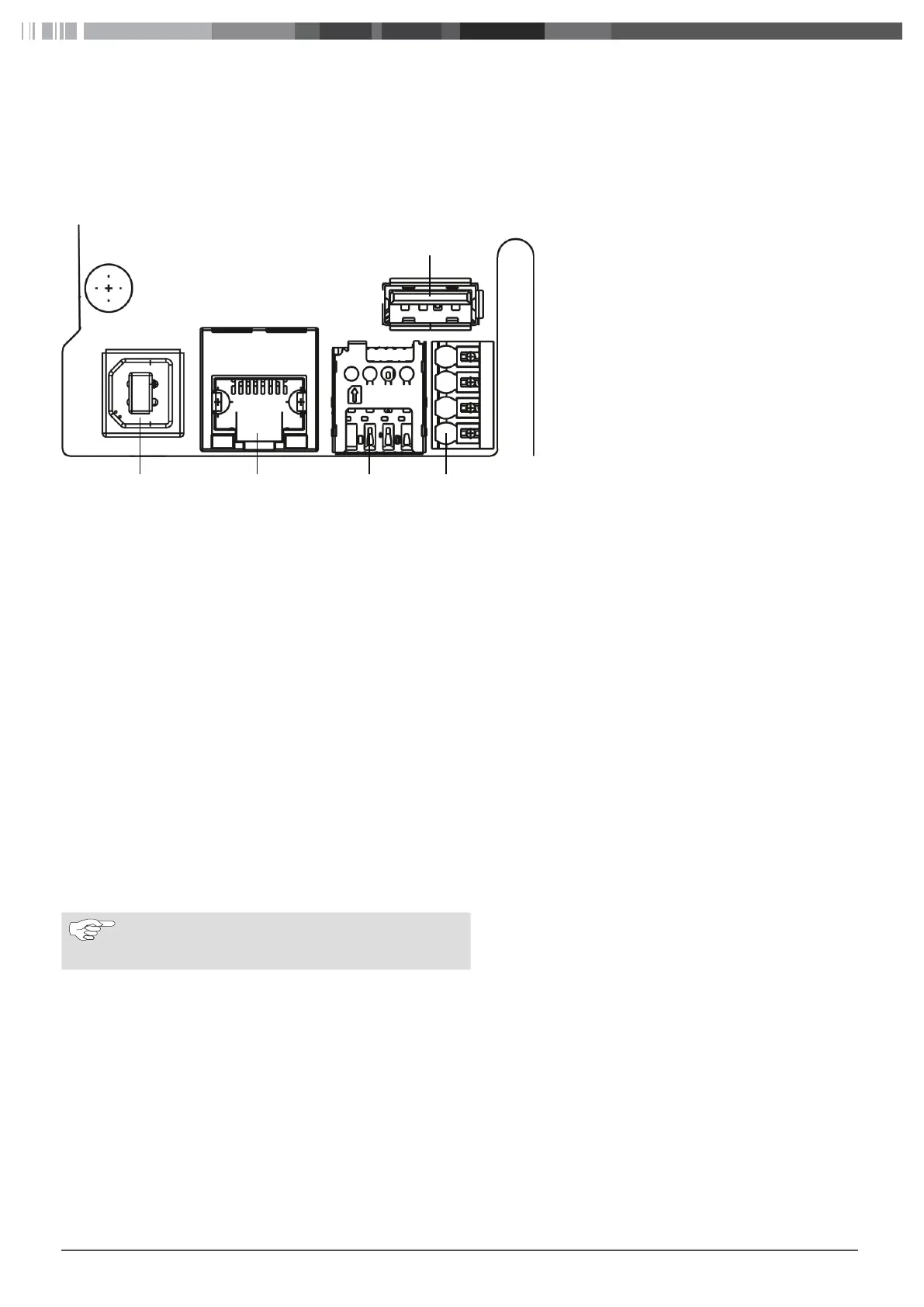

Abb. 01:
1
2345
Pin 1
Übersicht der Schnittstellen
2.2 USB Typ A
Anschluss im Host-Modus für USB-Stick für Software- oder Konfigurations-Update. Dieser Anschluss unterstützt die 5V-Energieversor-
gung bis maximal 100mA.
2.3 RS485 (Modbus) und CP
Übersicht push-in Klemmen von oben nach unten:
8. RS485 (GND) – Externer Modbus
9. RS485 (A, /D) – Externer Modbus
10. RS485 (B, D) – Externer Modbus
11. CP-Leitung Ladekabel (Steuerleitung zwischen Fahrzeug und Ladestation)
Für das erweiterte Power Management kann eine Modbus-Datenverbindung zu einem übergeordneten Energiezähler hergestellt wer-
den. Dies geschieht über eine RS485-Schnittestelle mit den oberen drei push-in Klemmen.
Folgende Anschlussparameter am Energiezähler einhalten:
■
RS485-Buskabel, Mantel-Isolationsfestigkeit 600V, geschirmt
■
Anschlussparameter: „10.4 Dynamic Load Management (DLM) (lokales dynamisches Lastmanagement)“ auf Seite 46
2.4 SIM- Karteneinschub für Modem
Wenn ein Wechsel des GSM-Providers erforderlich ist, dann kann am SIM-card-slot die SIM-Karte entnommen werden und eine alterna-
tive SIM-Karte eingesetzt werden.
HINWEIS
Es erfolgt kein automatischer Auswurf durch eine Fe-
der.
Voraussetzungen für das Einsetzen einer SIM-Karte:
■
Formfaktor 3FF (micro SIM)
■
Empfohlen wird eine „Machine-to-Machine“-fähige M2M-SIM-Karte ohne PIN, vom Provider freigeschaltet
2.5 LAN (RJ-45)
Anschluss der Ladestation an eine kabelgebundene Netzwerk-Infrastruktur am Aufstellort. Über diesen Anschluss lässt sich die Ladestati-
on steuern, falls eine Verbindung zu einem Backend oder lokalen Power Management System besteht.
2.6 USB Typ B
Anschluss für die USB-Verbindung zu einem Computer zur Konfiguration der Webasto Live. Anschluss für die USB-Verbindung zu einem
Computer zur Konfiguration der Webasto Live. Der USB-Anschluss hat die Funktion einer Netzwerkschnittstelle, über welche die Web-
Konfigurationsoberfläche erreicht werden kann.
