12

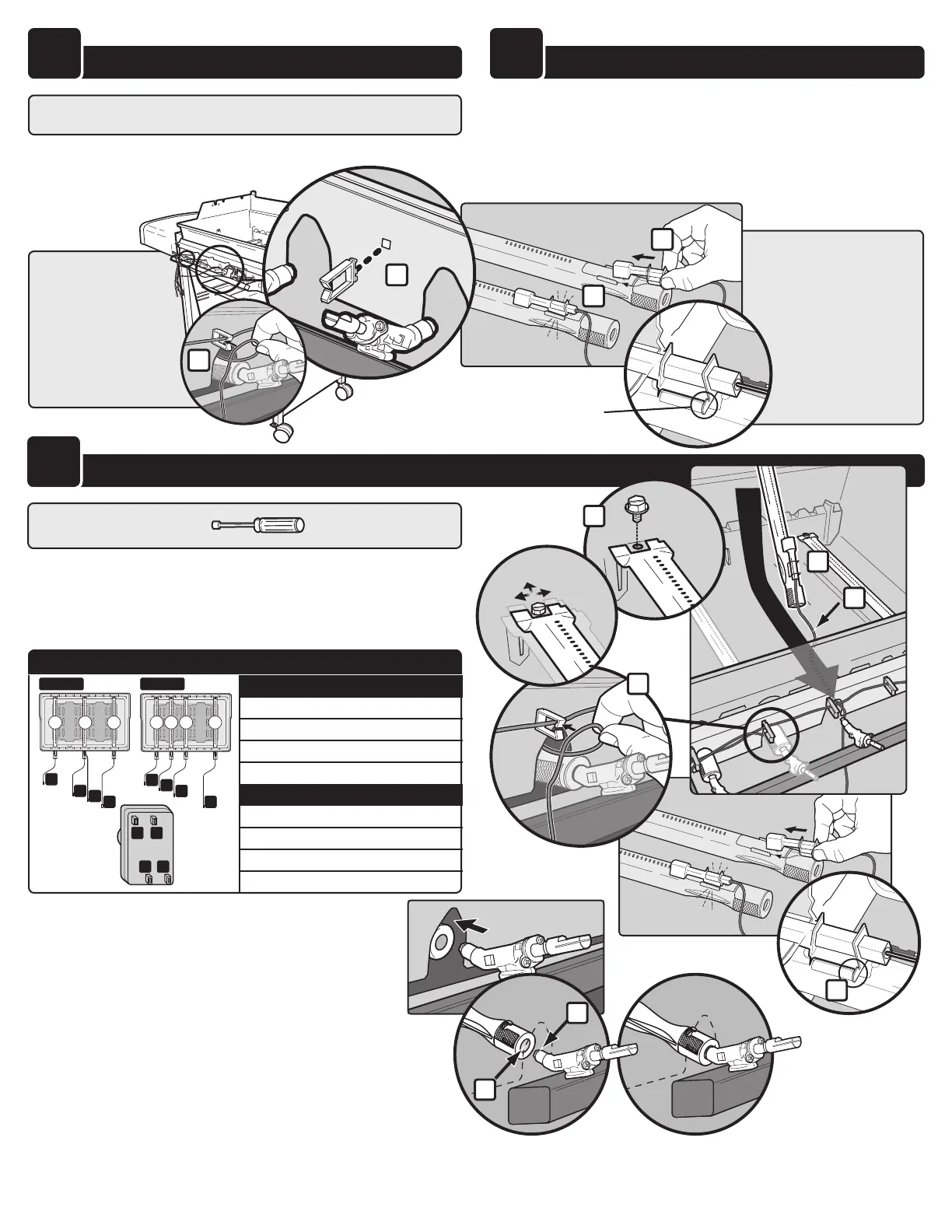

BURnER tUBE inStAllAtiOn
A) From inside of cookbox: Install burner tube and igniter electrode wire
assemblies. Starting with far right burner tube, slide igniter electrode wire
lead through burner tube hole in front of cookbox (1).
REASSEMBLY NOTE: Follow Burner Tube Guide for proper
alignment order.
TOOLS NEEDED: - 5/16 NUT-DRIVER
BURNER TUBE / IGNITER WIRE GUIDE 310/320/330
Burner Tube
Left Burner (A)
Right Burner (B)
Center Burner (C)
Sear Burner (D)
Wire End & Terminal Color
Black (1)
Yellow (2)
Blue (3)
Green (Ground) (4)
1
2
3
4
1
2
34
A BCD
1
2
3
4
1
2
34
A BC
330
310/320
1
1
1
2
2
2
3
3
3
4
4
4
A AB BCC D
B) Slide burner tube and igniter electrode wire into cookbox (2).
REASSEMBLY NOTE: Be careful not to disconnect
igniter electrode assembly from mounting bracket
on burner tube. If igniter electrode assembly does
slide out from mounting bracket, use your fingers
to grasp rear portion of the igniter electrode
assembly. Grip igniter electrode and igniter bracket
together, and slide into mounting bracket on burner
tube. Push igniter electrode assembly in until you
hear a snap and feel it lock into place.
VISUAL CHECK: Check to see if igniter bracket stop on
left back side of igniter electrode is flush with burner tube
monting bracket (3).
C) Install self tapping screws that secure burner tubes to cookbox (4) using
5/16 nut-driver. DO NOT OVERTIGHTEN.
CAUTION: Burner tube openings (5) must be positioned
properly over valve orifices (6).
CAUTION: Single row of gas portholes should be facing up.
1
2
3
4
5
6
7
D) Slide igniter electrode wires into igniter wire clips (7).
IMPORTANT NOTE: All igniter wires must be installed and
supported in igniter wire clips in order for ignition module to
function properly.
10
iGnitER WiRE Clip inStAllAtiOn
IMPORTANT NOTE: This step only needs to be done if one or more
igniter wire clips are missing from manifold assembly.
A) Slide igniter wire clip into square hole in heat shield (1).
B) Press firmly to snap igniter wire clip into place.
C) Slide igniter electrode
wires into igniter
wire clips (2).
IMPORTANT NOTE:
All igniter wires
must be installed
and supported in
igniter wire clips
in order for ignition
module to function
properly.
11
iGnitER ElECtRODE REinStAllAtiOn
A) Slide igniter electrode (1) into the burner tube mounting bracket (2).
REASSEMBLY NOTE: DO NOT USE ANY TOOLS TO INSTALL
IGNITER ELECTRODE — JUST YOUR FINGERS. INSTALL
IGNITER ELECTRODE INTO MOUNTING BRACKET LOCATED
ON EACH BURNER TUBE. PUSH IGNITER ELECTRODE IN UNTIL
YOU HEAR A SNAP OR FEEL IT LOCK INTO PLACE.
Igniter
Bracket Stop
VISUAL INSPECTION
CAN BE DONE BY
CHECKING TO SEE
IF IGNITER BRACKET
STOP ON LEFT BACK
SIDE OF IGNITER
ELECTRODE
IS EVEN WITH
BURNER TUBE
MOUNTING
BRACKET.
1
2
1
2
