WITTUR Hydra PLUS - Specific Door Type Configurations and Diagrams

CAR DOOR HYDRA PLUS
PORTE DI CABINA HYDRA PLUS
16.10.2015
Code/Codice
Version/Versione
TC.2.001981.EN
/
Code/Codice
Version/Versione
Date/Data
Page/Pagina
3201.30.0600V01
B
24.11.2010
2.1
Subject to change without notice! Soggetto a modifica senza preavviso!

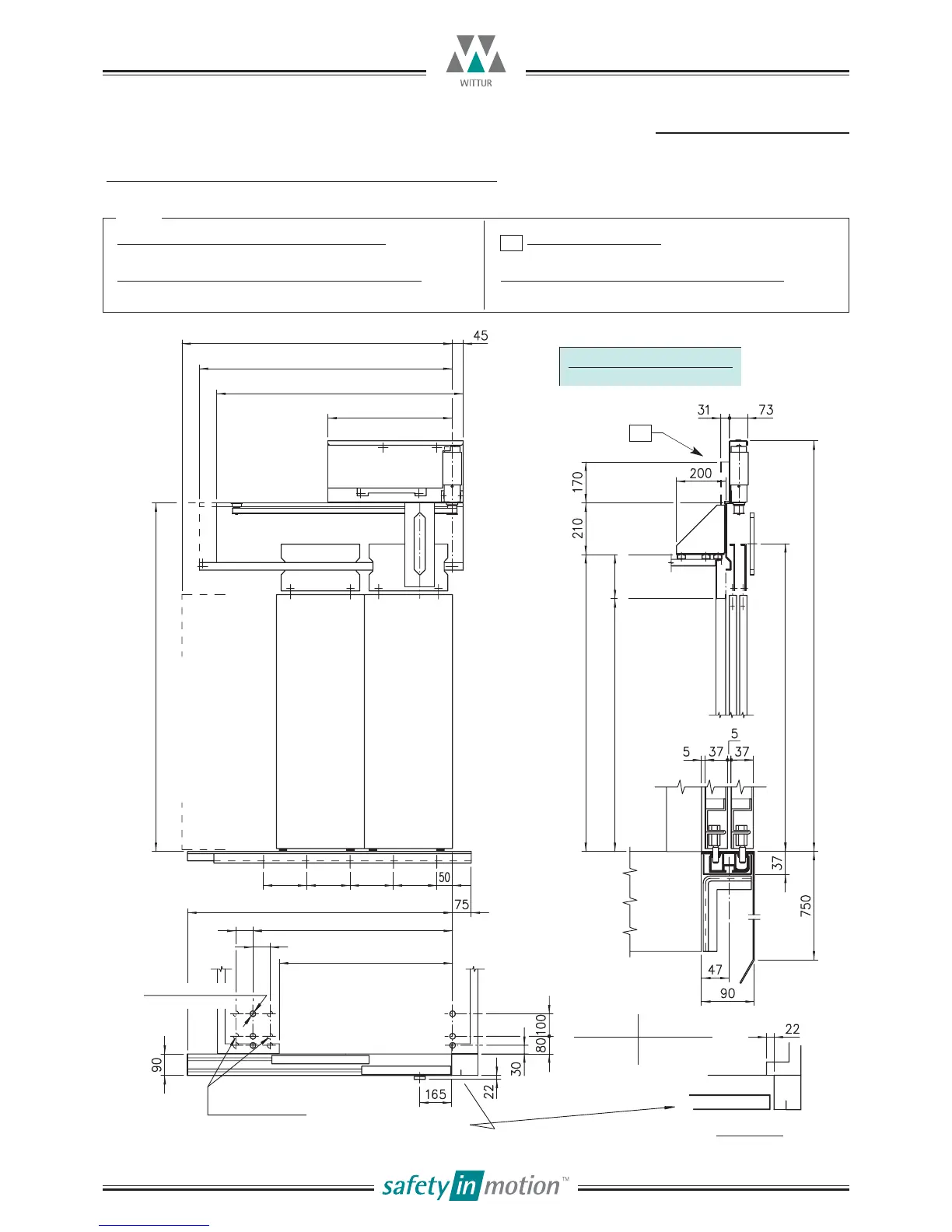

TWO PANELS TELESCOPIC CAR DOOR, TYPE 12/R-L PL=600÷1800
PORTA DI CABINA TELESCOPICA 2 ANTE, TIPO 12/R-L PL=600÷1800
WITH SEMI-AUTOMATIC TYPE SIZES DON’T CHANGEXXXXXXXXXXX
CON IL MODELLO SEMIAUTOMATICO LE MISURE NON CAMBIANO
WITH C.D.L. DIMENSIONS DON’T CHANGE; DETAIL ON PAGE 1.20 AND 1.21I
CON IL B.F.P. LE DIMENSIONI NON CAMBIANO; DETTAGLIO PAG. 1.20 E 1.21
DETAIL ON PAGE 1.11 AND 1.11.1
DETTAGLIO PAG. 1.11 E 1.11.1
GW
WS=1.5 PL
PL
= CLEAR OPENING
HS = LH+HW=
UNDERSIDE OF MOUNTING
LH =
CLEAR OPENING
HW
ALTERNATIVE FIXINGS
PASSAGGIO LIBERO
LUCE H
APPOGGIO STAFFE
HS + 210
C1
CCC
GM
P
RUNBY
EXTRACORSA
OPTIONAL CHANGING
VARIANTE A RICHIESTA
FISSAGGI ALTERNATIVI
LEFT HAND
PORTA SX
AS DRAWN
A DISEGNO
RIGHT HAND
PORTA DX
SYMMETRICALLY
OPPOSITE
SIMMETRICA
FIXING HOLES M10
FORI PER VITI M10
FOR SCHEDULE SEE page 2.1.t
TABELLA VARIABILI A pag. 2.1.t
DD2
D1
HS+385
(ECO)
LH+145 HS+465
(MIDI-SUPRA)
NOTE
(min.180)
FOR APPLICATION OF ECO-MIDI-SUPRA DRIVE SEE PAGE 1.2
APPLICAZIONE MOTORIZZAZIONE ECO-MIDI-SUPRA SECONDO PAGINA 1.2
A
A
395
(ECO)
505
(MIDI-SUPRA)
