WITTUR Hydra PLUS - Strong Front

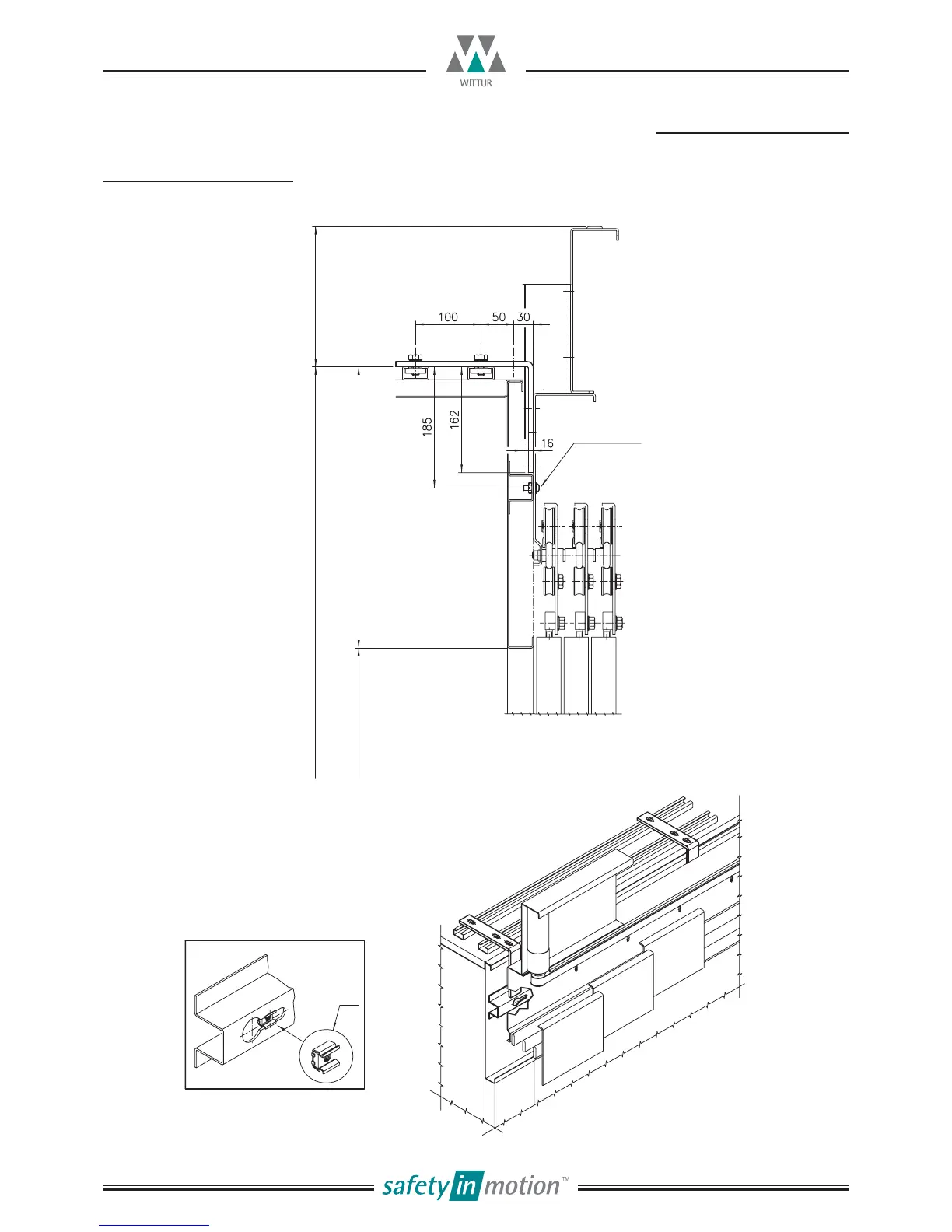

STRONG FRONT FIXINGXXXXXXI
FISSAGGIO FRONTALE PESANTE
CAR DOOR HYDRA PLUS
PORTE DI CABINA HYDRA PLUS
16.10.2015
Code/Codice
Version/Versione
TC.2.001981.EN
/
Code/Codice
Version/Versione
Date/Data
Page/Pagina
3201.30.0600V01
A
24.11.2010
8.5
Subject to change without notice! Soggetto a modifica senza preavviso!
HS = LH+HW=
UNDERSIDE OF MOUNTING
APPOGGIO STAFFE
215
(Midi - Supra)
135 (Eco)
HW
(min. 430 mm max. 680 mm)
TY 44/R
(min. 475 mm max. 725 mm)
TY 66/R
LH =
CLEAR OPENING
LUCE H
M8
M8x20 SCREWS
VITI M8x20
