WITTUR Hydra PLUS - Protection Grades and Special Assemblies; IP54 Protection Grade Dimensions

CAR DOOR HYDRA PLUS
PORTE DI CABINA HYDRA PLUS
16.10.2015
Code/Codice
Version/Versione
TC.2.001981.EN
/
Code/Codice
Version/Versione
Date/Data
Page/Pagina
3201.30.0600V01
A
24.11.2010
8.7
Subject to change without notice! Soggetto a modifica senza preavviso!

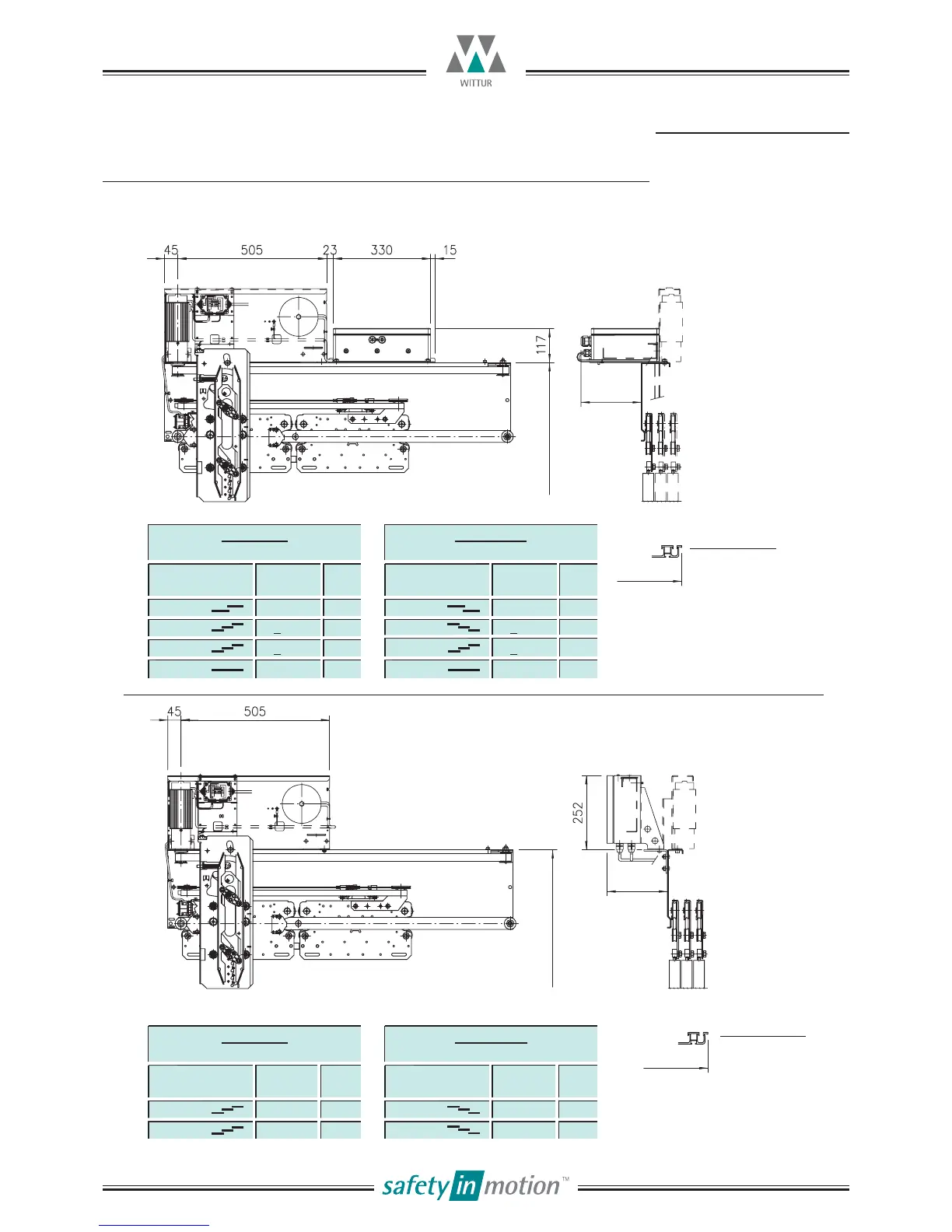

MAX OVERALL FOR IP54 PROTECTION GRADE VERSIONS - SIDE OPENING DOORS
INGOMBRI MASSIMI PER VERSIONI CON GRADO DI PROTEZIONE IP54 - PORTE AD APERTURA LATERALE
SILL LINE
FILO SOGLIA
SILL LINE
FILO SOGLIA
FLOOR SIDE
LATO PIANEROTTOLO
FLOOR SIDE
LATO PIANEROTTOLO
DOOR TYPE
TIPO PORTA PL M1
12/R 600÷1800 255
32/R > 700 210
35/R >
700 255
72/R 600÷1400 270
AS DRAWING
A DISEGNO
DOOR TYPE
TIPO PORTA PL M1
12/L 600÷1800 255
32-35/L > 700 210
32-35/R >
700 255
72/L 600÷1400 270
SYMMETRICAL
SIMMETRICO
DOOR TYPE
TIPO PORTA PL M1
32/R 600-650 135
35/R 600-650 210
AS DRAWING
A DISEGNO
DOOR TYPE
TIPO PORTA PL M1
32/L 600-650 135
35/L 600-650 210
SYMMETRICAL
SIMMETRICO
HS+210
HS+210
M1
M1
