WITTUR Hydra PLUS - Mechanical Release Assembly Type 1118 - Side Opening Car

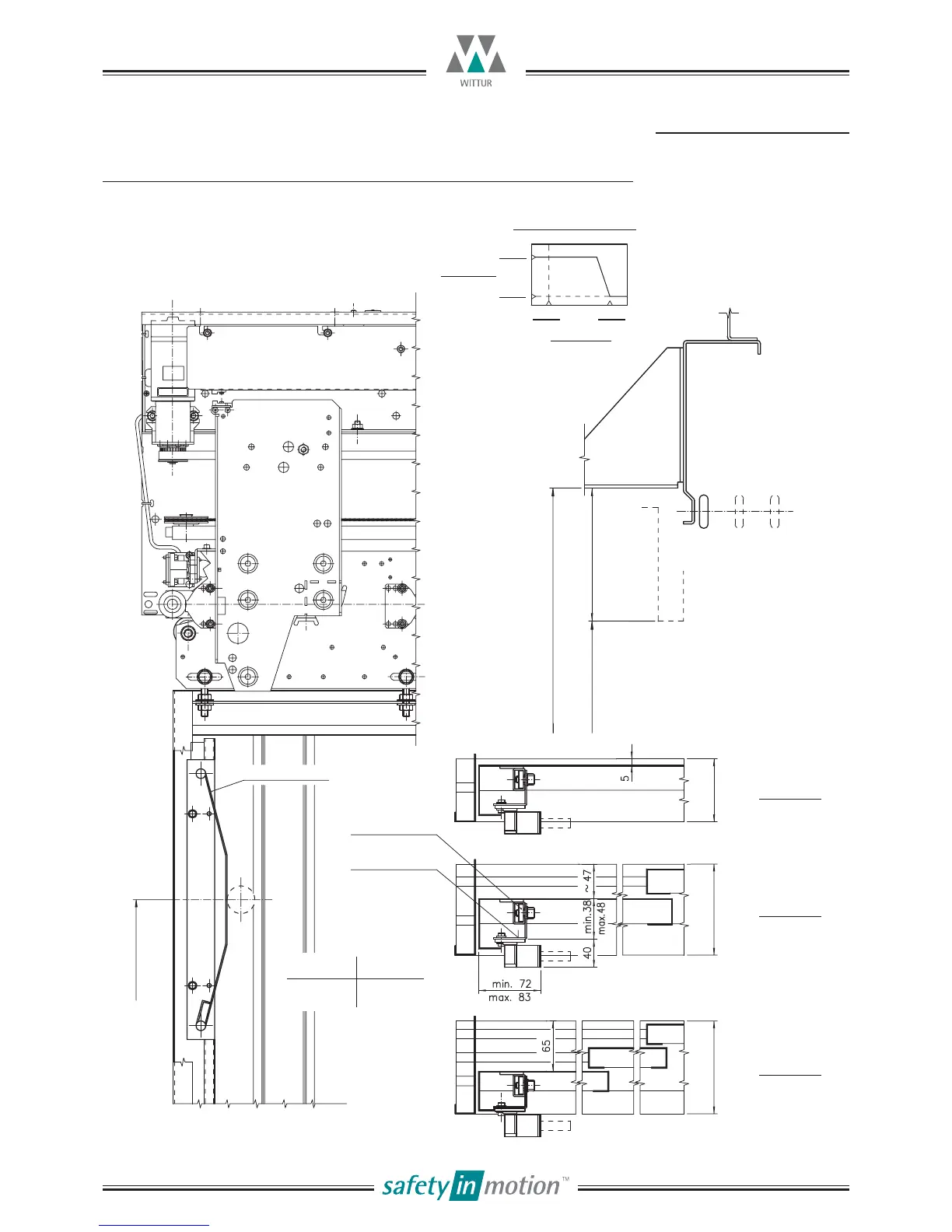

MECHANICAL RELEASE ASSEMBLY TYPE 1118 - SIDE OPENING CAR DOORSXXXXXXXXXXI
MONTAGGIO SBLOCCO MECCANICO TIPO 1118 - PORTE DI CABINA AD APERTURA LATERALE
CAR DOOR HYDRA PLUS
PORTE DI CABINA HYDRA PLUS
16.10.2015
Code/Codice
Version/Versione
TC.2.001981.EN
/
Code/Codice
Version/Versione
Date/Data
Page/Pagina
3201.30.0600V01
A
24.11.2010
8.1
Subject to change without notice! Soggetto a modifica senza preavviso!
max.HS-400
HS = LH+HW=
UNDERSIDE OF MOUNTING
LH =
CLEAR OPENING
HW
(min.180)
LUCE H
APPOGGIO STAFFE
SILL 75
SOGLIA75
SILL 120
SOGLIA 120
SILL 120
SOGLIA120
Typ 72/R-L
SEMI-AUTOMATIC
SEMIAUTOMATICO
Typ 12/R-L
SEMI-AUTOMATIC
SEMIAUTOMATICO
3201.05.9059
3201.05.7103
3201.07.0010
Typ 35/R-L
SEMI-AUTOMATIC
SEMIAUTOMATICO
DIAGRAM
DIAGRAMMA DI FUNZIONAMENTO
LANDING DOOR
PORTA DI PIANO
CLOSED
CHIUSA
OPEN
APERTA
OPEN
APERTA
CAR DOOR
PORTA DI CABINA
CLOSED
CHIUSA
RIGHT OPERATOR
OPERATORE DX
AS DRAWN
A DISEGNO
LEFT OPERATOR
OPERATORE SX
SYMMETRICALLY
OPPOSITE
SIMMETRICO
