Installation
Greenstar Danesmoor Utility
ErP
and Utility System
ErP
- 6 720 813 286 (2014/09)32

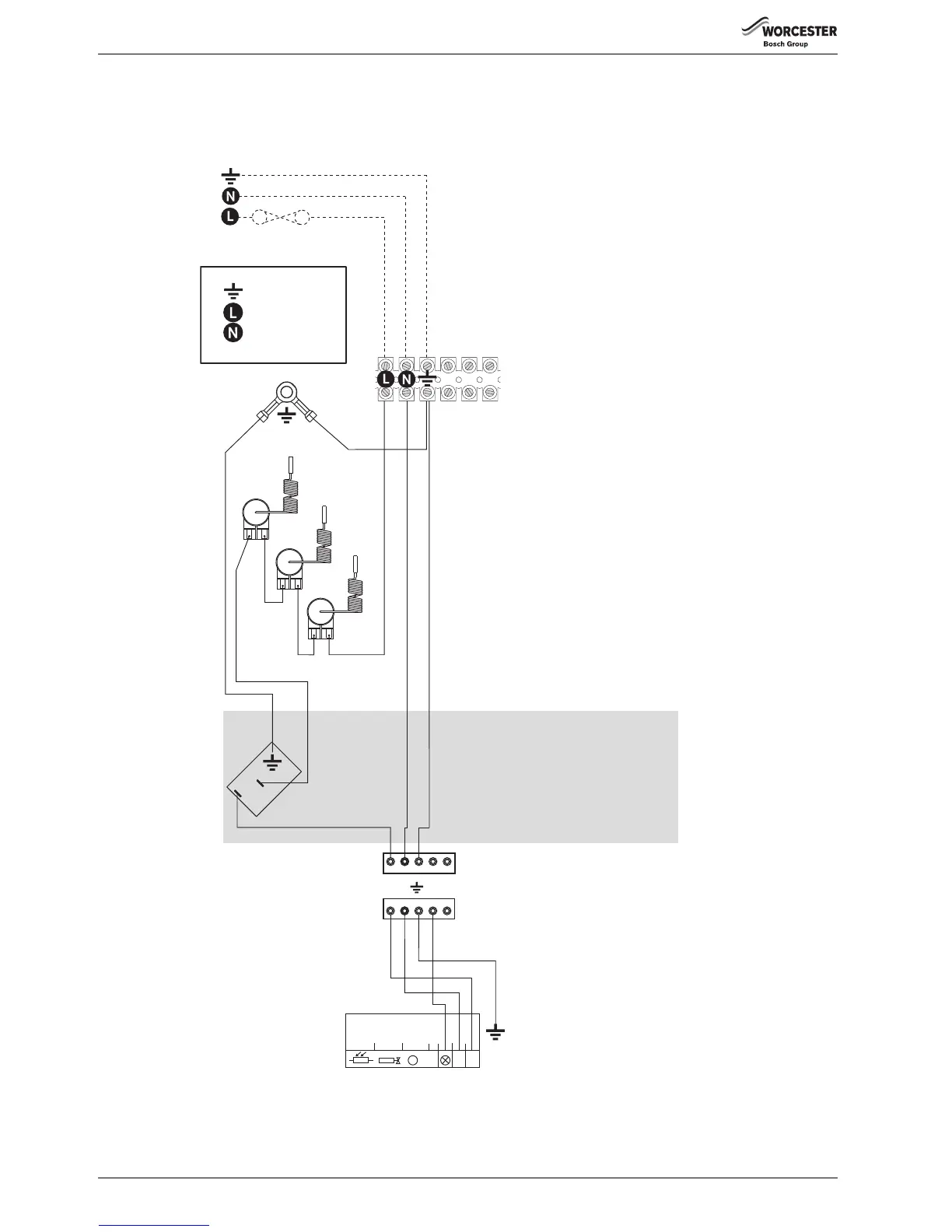

Utility System - 230V Standard wiring diagram
Fig. 56
1 2 3
A
B
C
D
Green/Yellow
Green/Yellow
Green/Yellow
Brown
Red
3
2
Orange
F
Brown
Brown
= EARTH
= LIVE
= NEUTRAL
Blue
E
6720809436-22.1Wo
Key to components:
A - EARTH STUD.
B - HIGH LIMIT THERMOSTAT.
C - BOILER MANUAL RESET OVERHEAT
THERMOSTAT.
D - FLUE MANUAL RESET OVERHEAT
THERMOSTAT.
E - TERMINAL CONNECTOR BLOCK.
F - CONTROL THERMOSTAT.
G - BURNER SOCKET.
H - BURNER PLUG.
J - BURNER CONTROL BOX.
K - CIRCULATING PUMP.
G
H
L3 N L2L1
Riello MO535 Burner
Black
Red
Grey
Green/Yellow
M
N
L
