Yamaha AS2000BL - Removal of Front Frame Ass’y

11
A-S2000
A-S2000

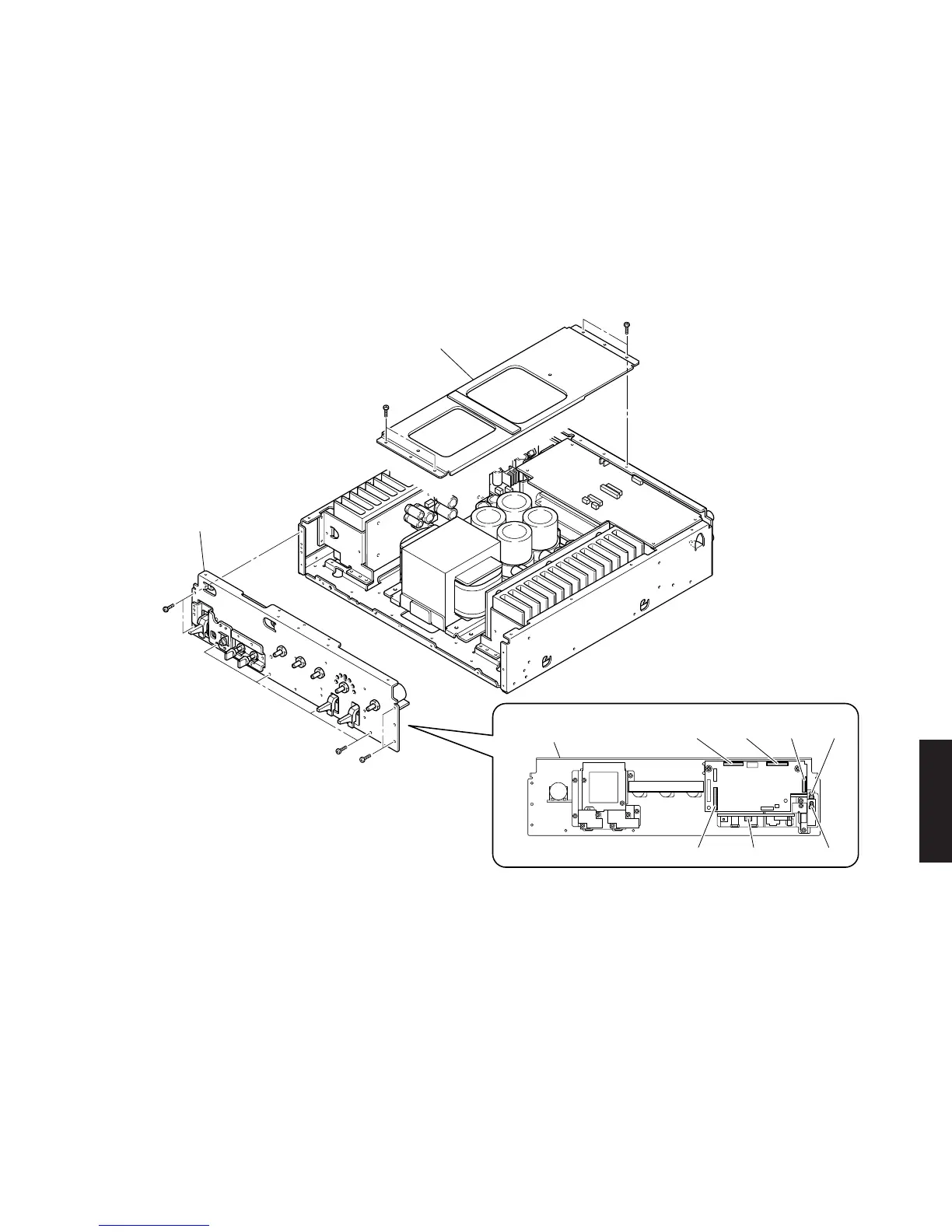

Fig. 3
4. フロントフレームASSYの外し方
a.
7
のネジ4本を外し、フレームトップを取り外します。
（Fig.3）
b.
8
のネジ8本を外します。（Fig.3）
c. CB501、CB504、CB517、CB519、CB521、SW1-2
を外します。（Fig.3）
d. フロントフレームASSYを取り外します。（Fig.3）
4. Removal of Front Frame Ass’y
a. Remove 4 screws (7) to remove the frame top. (Fig. 3)
b. Remove 8 screws (8). (Fig. 3)
c. Remove CB501, CB504, CB517, CB519, CB521 and
SW1-2. (Fig. 3)
d. Remove the front frame ass’y. (Fig. 3)
7
8
8
8
7
Frame top
トップフレーム
Front frame ass'y
フロントフレームASSY
Front frame ass'y
フロントフレームASSY
CB504
CB517CB519 CB521
SW1
SW2
CB501
