P.C.B.をチェックをする場合には：
・ 本機の上にゴムシートと布を敷き、その上にP.C.B.を
裏返しに置いてチェックします。（Fig.4）
・ 外したケーブル（コネクター）をすべて接続します。
・ 本機ではフロントフレームASSYのアースがシャーシ
に接続されています。フロントフレームASSYを
シャーシより取り外した場合は、アース線等でシャー
シに接続してください。（Fig.4）
When checking the P.C.B.:
• Put the rubber sheet and cloth over this unit. Then
place the P.C.B.s upside down on the cloth and
check it. (Fig. 4)
• Reconnect all cables (connectors) that have been
disconnected.
• In this unit, the ground of the front frame ass’y is con-
nected to the chassis. When the front frame ass’y is
removed from the chassis, connect the ground point
to the chassis, using a ground lead wire or the like.
(Fig. 4)

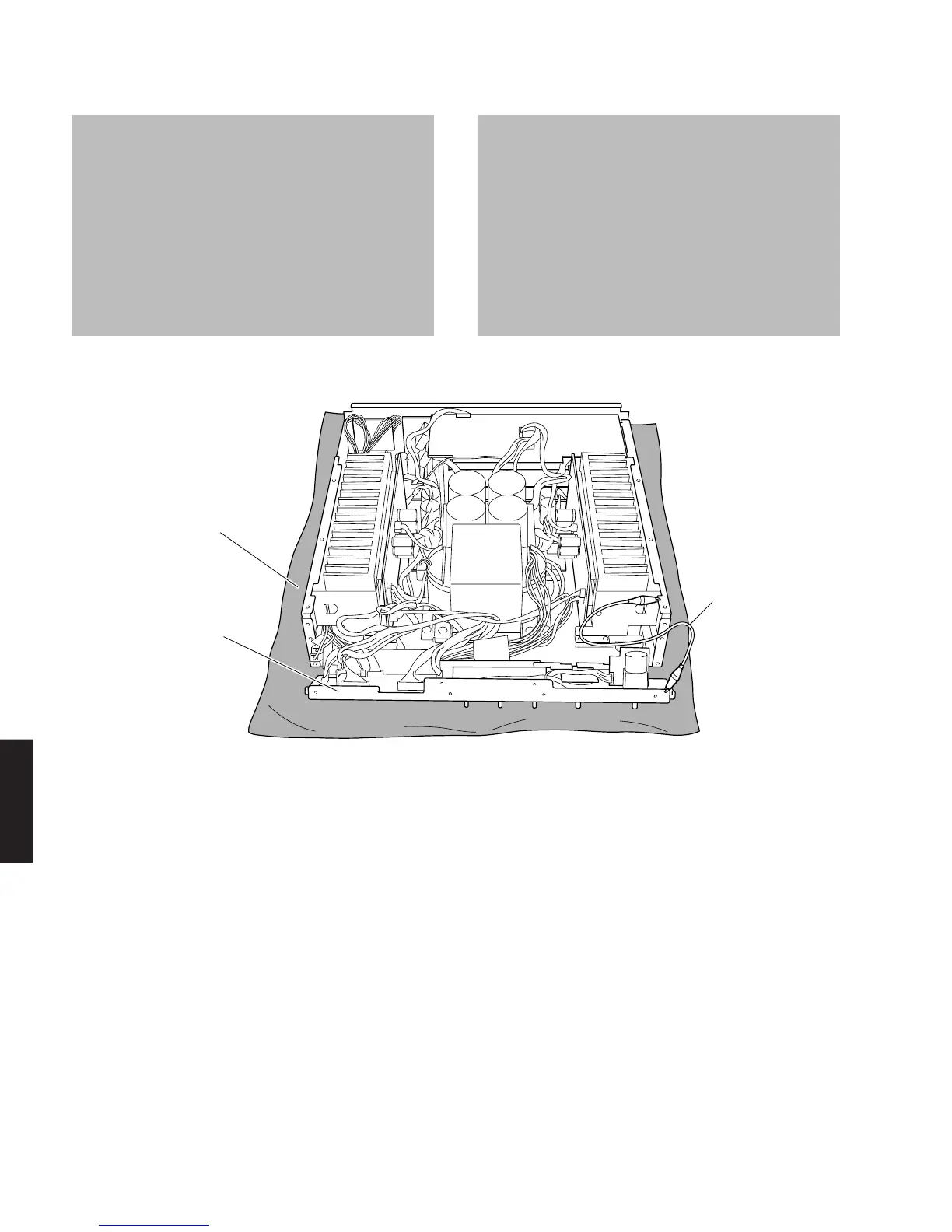

Fig. 4
Rubber sheet and cloth
ゴムシートと布
Ground lead
アース線
Front frame ass'y
フロントフレームASSY
