Yamaha AS2000BL - Removal of Speaker Terminal L;R; Removal of BALANCE P.C.B.; Bottom View

17
A-S2000
A-S2000

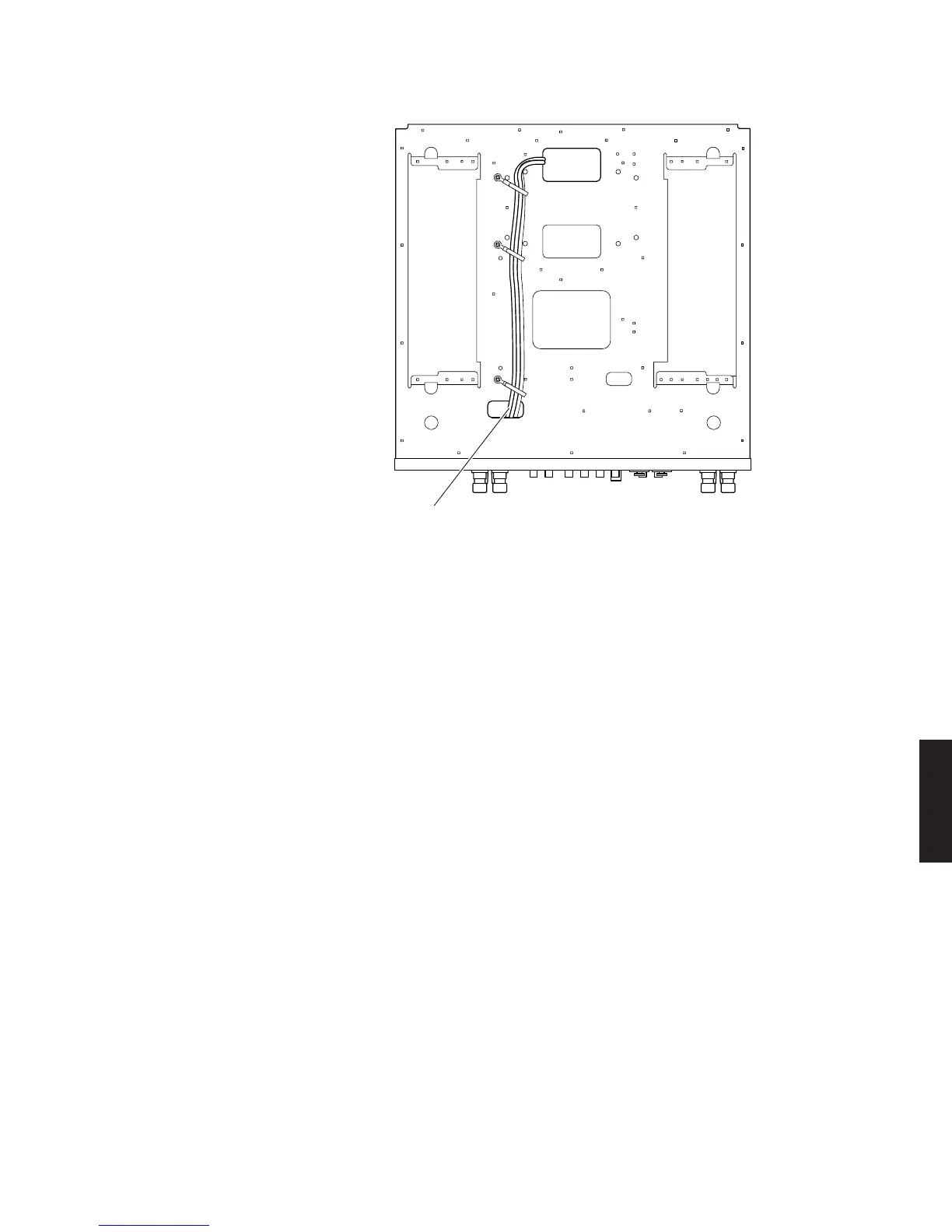

Bottom view
W4004
Fig. 9
8. Removal of BALANCE P.C.B.
a. Remove 3 screws (H) and 4 screws (I). (Fig. 8)
b. Remove CB59 and CB201-203. (Fig. 8)
c. Remove BALANCE P.C.B.. (Fig. 8)
9. Removal of Speaker Terminal L/R
a. Remove 2 screws (J) and 2 screws (K). (Fig. 8)
b. Remove CB2, CB23 and CB79. (Fig. 8)
c. Remove FUNCTION (3) P.C.B.. (Fig. 8)
d. Remove 2 push rivets (L) and then remove the barrier
SP L. (Fig. 8)
e. Remove 5 screws (M). (Fig. 8)
f. Remove the speaker terminal L together with the
P.C.B.. (Fig. 8)
g. Unsolder the P.C.B. to separate the speaker terminal
L. (Fig. 8)
h. Remove 2 screws (N). (Fig. 8)
i. Remove CB27. (Fig. 8)
j. Remove FUNCTION (11) P.C.B.. (Fig. 8)
k. Remove 4 screws (O) and 3 screws (P). (Fig. 8)
l. Remove frame side R. (Fig. 8)
m. Remove 2 push rivets (Q) and then remove the barrier
SP R. (Fig. 8)
n. Remove 5 screws (R). (Fig. 8)
o. Remove the speaker terminal R together with the
P.C.B.. (Fig. 8)
p. Unsolder the P.C.B. to separate the speaker terminal
R. (Fig. 8)
8. BALANCEP.C.B.の外し方
a.
H
のネジ3本、
I
のネジ4本を外します。（Fig.8）
b. CB59、CB201-203を外します。（Fig.8）
c. BALANCEP.C.B.を取り外します。（Fig.8）
9. スピーカーターミナルL/Rの外し方
a.
J
のネジ2本、
K
のネジ2本を外します。（Fig.8）
b. CB2、CB23、CB79を外します。（Fig.8）
c. FUNCTION（3）P.C.B.を取り外します。（Fig.8）
d.
L
のプッシュリベット2個を外し、バリアSPLを取り外
します。（Fig.8）
e.
M
のネジ5本を外します。（Fig.8）
f. スピーカターミナルLをP.C.B.と一緒に取り外します。
（Fig.8）
g. P.C.B.のハンダを取り除き、スピーカーターミナルLを
取り外します。（Fig.8）
h.
N
のネジ2本を外します。（Fig.8）
i. CB27を外します。（Fig.8）
j. FRONT（11）P.C.B.を取り外します。（Fig.8）
k.
O
のネジ4本、
P
のネジ3本を外します。（Fig.8）
l. フレームサイドRを取り外します。（Fig.8）
m.
Q
のプッシュリベット2個を外し、バリアSPRを取り
外します。（Fig.8）
n.
R
のネジ5本を外します。（Fig.8）
o. スピーカターミナルRをP.C.B.と一緒に取り外します。
（Fig.8）
p. P.C.B.のハンダを取り除き、スピーカーターミナルRを
取り外します。（Fig.8）
