Yamaha AS2000BL - Page 18

18
A-S2000
A-S2000
U
S
S
T
S
S
CB305
Support PRE R
サポートPRER
Support PRE L
サポートPREL
FUNCTION (1) P.C.B.
FRONT (10) P.C.B.
10. FUNCTION（1）P.C.B.およびFRONT（10）P.C.B.
の外し方
a.
S
のネジ9本、
T
のネジ1本、
U
のネジ2本を外しま
す。（Fig.10）
b. CB305を外します。（Fig.10）
c. 底面のケーブル（W3004）を外します。（Fig.11）
d. FUNCTION（1）P.C.B.およびFRONT（10）P.C.B.をサ
ポートPREL/Rと一緒に取り外します。（Fig.10）
10. Removal of FUNCTION (1) P.C.B. and FRONT
(10) P.C.B.
a. Remove 9 screws (S), a screw (T), and 2 screws (U).
(Fig. 10)
b. Remove CB305. (Fig. 10)
c. Remove the cable (W3004) from the bottom. (Fig. 11)
d. Remove FUNCTION (1) P.C.B and FRONT (10) P.C.B.
together with the support PRE L/R. (Fig. 10)

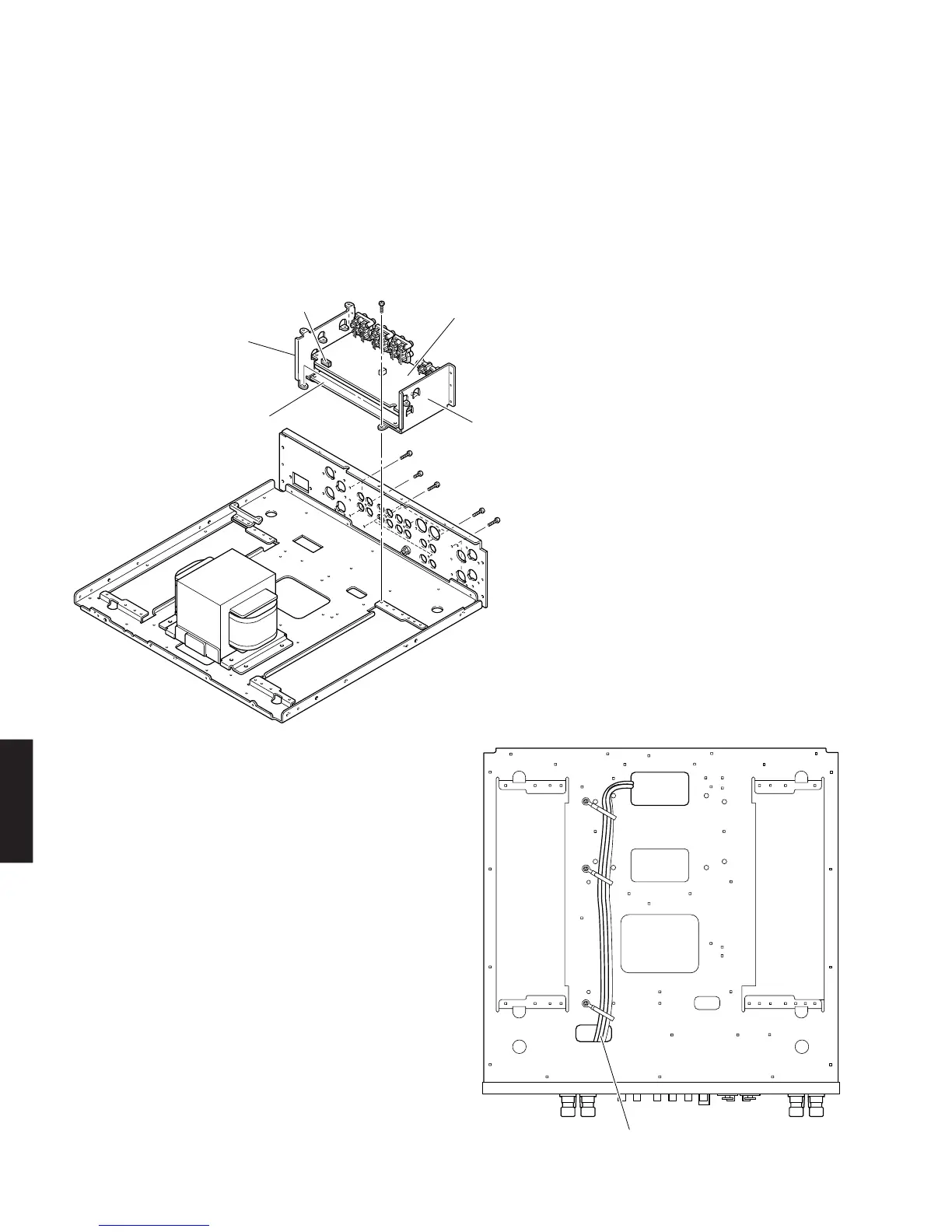

Fig. 10
Fig. 11
Bottom view
W3004
