13
A-S2000
A-S2000
A
A
0
9
9
9
B
B
C
C
D
D
D
D
D
E
E
CB52
CB21
CB22
CB24
CB26
CB73
CB76
CB74
CB72
CB84
CB71
CB405
CB34
CB406
Frame side L
フレームサイドL
AMP unit R
アンプユニットR
AMP unit L
アンプユニットL
POWER unit
パワーユニット
Bottom cover
ボトムカバー
Leg
レッグ
Leg
レッグ
CB54
CB64
CB25

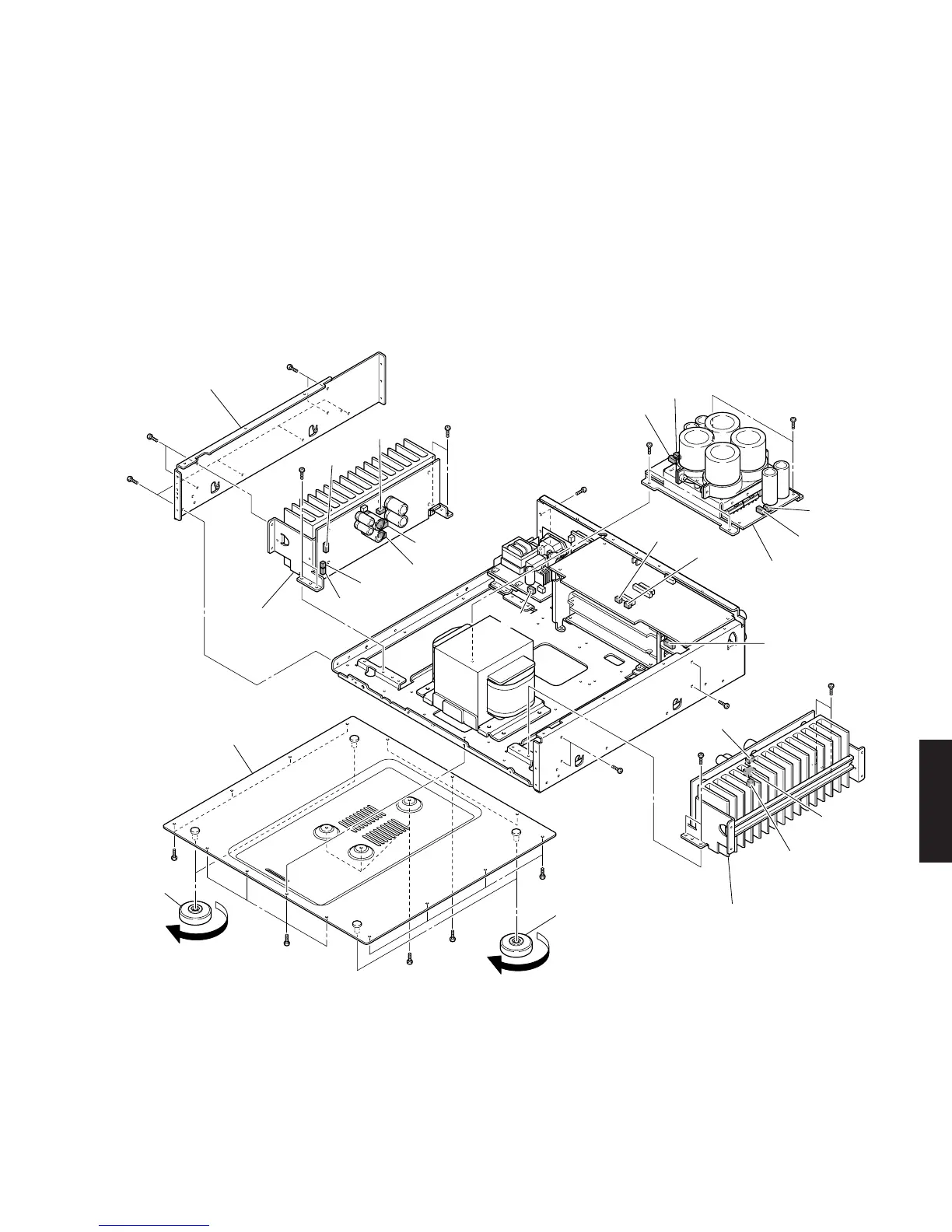

Fig. 5
5. アンプユニットL/Rの外し方
a.
9
のネジ8本、
0
のネジ2本を外します。(Fig.5)
b. フレームサイドLを取り外します。(Fig.5)
c.
A
のネジ4本を外します。(Fig.5)
d. CB71-74、CB76、CB84、CB406を外します。(Fig.5)
e. アンプユニットLをヒートシンクと一緒に取り外しま
す。
f.
B
のネジ4本、
C
のネジ4本を外します。(Fig.5)
g. CB52、CB54、CB64、CB405を外します。(Fig.5)
h. アンプユニットRをヒートシンクと一緒に取り外しま
す。
5. Removal of Amplifier Unit
a. Remove 8 screws (9) and 2 screws (0). (Fig. 5)
b. Remove the frame side L. (Fig. 5)
c. Remove 4 screws (A). (Fig. 5)
d. Remove CB71-74, CB76, CB84 and CB406. (Fig. 5)
e. Remove the amplifier unit L together with the heat sink.
f. Remove 4 screws (B) and 4 screws (C). (Fig. 5)
g. Remove CB52, CB54, CB64 and CB405. (Fig. 5)
h. Remove the amplifier unit R together with the heat
sink.
6. パワーユニットの外し方
a. レッグ4個を外します。(Fig.5)
b.
D
のネジ18本を外します。(Fig.5)
c. ボトムカバーを取り外します。(Fig.5)
d.
E
のネジ4本を外します。(Fig.5)
e. CB21-22、CB24-26、CB34を外します。(Fig.5)
f. パワーユニットを取り外します。(Fig.5)
6. Removal of Power Unit
a. Remove 4 legs. (Fig. 5)
b. Remove 18 screws (D). (Fig. 5)
c. Remove the bottom cover. (Fig. 5)
d. Remove 4 screws (E). (Fig. 5)
e. Remove CB21-22, CB24-26 and CB34. (Fig. 5)
f. Remove the power unit. (Fig. 5)
