Yamaha AS2000BL - Self-Diagnostic Function

28
A-S2000
A-S2000
■ SELF-DIAGNOSTIC FUNCTION / ダイアグ（自己診断機能）
● Protection Information Display
When the power to this unit is turned on and the power
indicator is flashing, the normal operation is not avail-
able because the protection function is at work.
In that case, the protection information can be dis-
played by following procedures. However, the power
supply relay (RY1 of FUNCTION P.C.B.) does not turn
on.

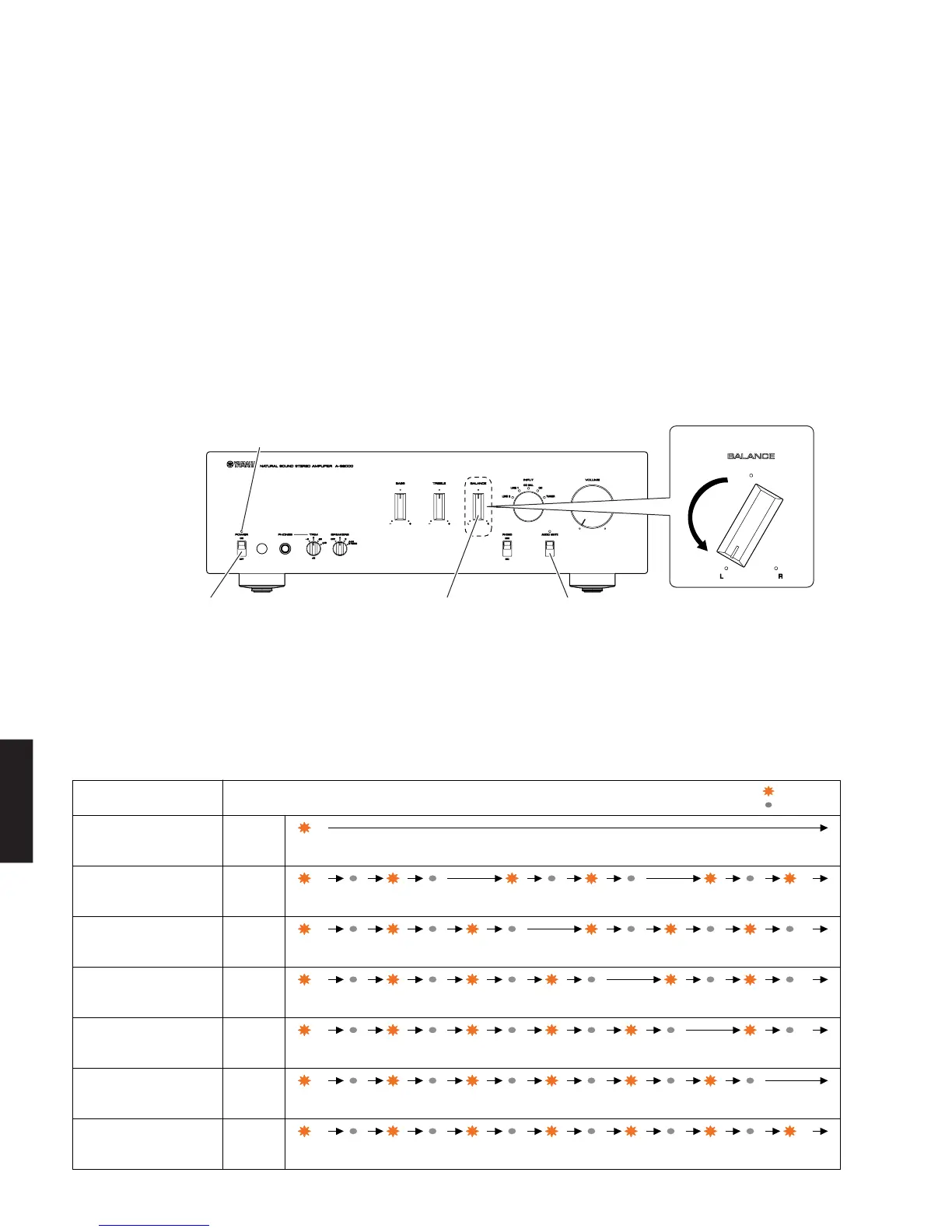

• Operation procedures
Turn the “BALANCE” knob counterclockwise fully
and then while pressing down the “AUDIO MUTE”
switch, set the “POWER ON/OFF” switch to the
ON position.
● プロテクション情報の表示
本機に電源を投入してPOWERインジケーターが点滅
表示している場合、プロテクションが動作しているた
め正常動作させることができません。
このような場合、下記の操作方法によりプロテクショ
ン情報を表示することができます。ただし、電源リ
レー（FUNCTIONP.C.B.のRY1）はオンしません。
・ 操作方法
BALANCEノブを左いっぱいに回し、AUDIO
MUTEスイッチを押し下げながらPOWERON/
OFFスイッチをONにします。
"AUDIO MUTE" switch
POWER indicator
"BALANCE" knob"POWER ON/OFF" switch
"BALANCE" knob
・ プロテクション情報一覧
POWERインジケーターの点滅パターンにより、
プロテクションの種類を表示します。
• List of protection information
The type of protection function is indicated by the
flashing pattern of the POWER indicator.
Types of protection function /
プロテクションの種類
Normal
(no protection function) /
正常（プロテクション無し）
PS protection /
電源電圧プロテクション


PS AMP protection 1/2 /
アンプ電源プロテクション1/2


AMP DC protection L/R ch /
アンプDC電圧
プロテクションL/Rch
HP DC protection L/R ch /
ヘッドフォンDC電圧
プロテクションL/Rch
I protection L/R ch /
過電流プロテクションL/Rch


TMP protection L/R ch /
温度プロテクションL/Rch
POWER indicator flashing pattern /
POWERインジケーターの点滅パターン
Lit /
点灯

Flashing 2 /
点滅2

Flashing 3 /
点滅3

Flashing 4 /
点滅4

Flashing 5 /
点滅5

Flashing 6 /
点滅6

Flashing 7 /
点滅7
: Lit / 点灯
: Off / 消灯
500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS
500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS
500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS
500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS
500mS 500mS 500mS 500mS 500mS 1000mS
1000mS
1000mS
500mS 500mS 500mS 500mS 500mS 500mS
500mS 500mS 500mS 1000mS
1000mS
1000mS500mS 500mS 500mS 500mS 500mS 500mS
Continuous
