A-S2000
A-S2000
When checking the P.C.B.:
• Remove frame panels L/R.
• Put the rubber sheet and cloth over this unit. Then
place the P.C.B. slantingly on the cloth and check it.
(Fig. 7)
• Reconnect all cables (connectors) that have been
disconnected.
• In this unit, the ground of the amplifier unit L/R is
connected to the chassis. When the amplifier unit L/R
is removed from the chassis, connect the ground
point to the chassis, using a ground lead wire or the
like. (Fig. 7)
• It is also possible to check the amplifier unit L/R from
the bottom. (Fig. 7)
Rubber sheet and cloth
ゴムシートと布
Cloth
布
Ground lead
アース線
Ground lead
アース線
AMP unit R
アンプユニットR
AMP unit R
アンプユニットR
AMP unit L
アンプユニットL
AMP unit L
アンプユニットL

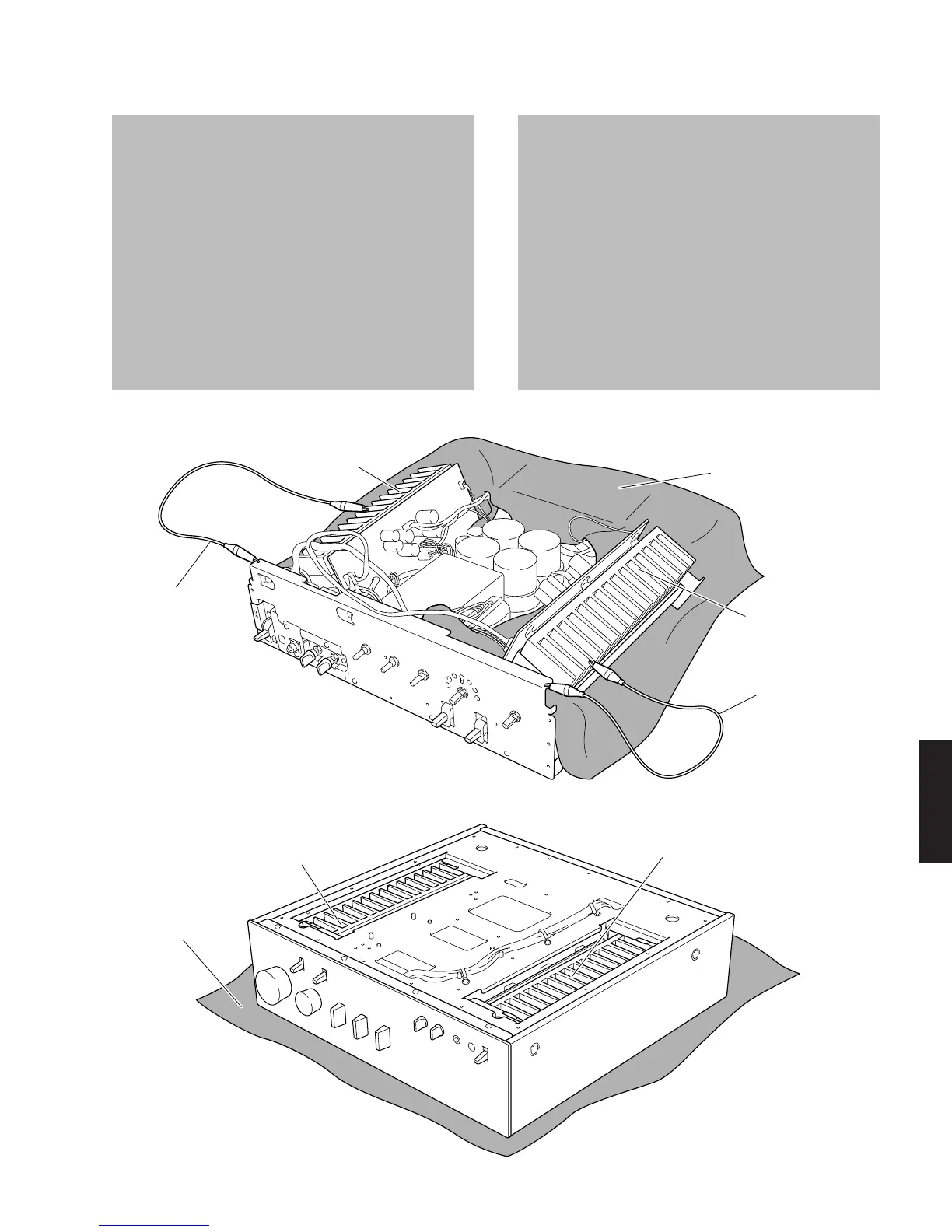

Fig. 7
P.C.B.をチェックをする場合には：
・ フレームパネルL/Rは外します。
・ 本機の上にゴムシートと布を敷き、その上にP.C.B.を
斜めに置いてチェックします。（Fig.7）
・ 外したケーブル（コネクター）をすべて接続します。
・ 本機ではアンプユニットL/Rのアースがシャーシに接
続されています。アンプユニットL/Rをシャーシより
取り外した場合は、アース線等でシャーシに接続して
ください。（Fig.7）
・ アンプユニットL/Rは底面からチェックすることもで
きます。（Fig.7）
