9
Svenska
FÖRBEREDELSER
ANSLUTNINGAR
Innan du ansluter några
komponenter
VARNING
Anslut aldrig den här enheten, eller några andra
komponenter, till nätuttaget innan alla anslutningar
mellan komponenterna har avslutats.
• Kontrollera att alla anslutningar har utförts på rätt sätt,
det vill säga L (vänster) till L, R (höger) till R, “+” till
“+” och “–” till “–”. Vissa komponenter kräver andra
anslutningsmetoder, och har andra namn på uttagen. Se
bruksanvisningen till var och en av de komponenter
som ska anslutas till den här enheten.
• Kontrollera anslutningarna igen, efter att samtliga
anslutningar är avslutade.
• Uttagets namn överensstämmer med ingångsväljaren.
■ Anslutning till de digitala uttagen
Enheten har digitala uttag för direkt överföring av digitala
signaler, via antingen koaxialkablar eller optiska
fiberkablar. Du kan använda de digitala uttagen för att
mata in signaler av typerna PCM, Dolby Digital och
DTS-bitflöde. Det är nödvändigt att göra en digital
anslutning för att kunna avnjuta flerkanaligt ljud med en
DSP-effekt hos DVD-mjukvaror o.dyl. Alla digitala
ingångar klarar digitala signaler med 96 kHz
samplingsfrekvens.
Anmärkning
• OPTICAL-uttagen på den här enheten överensstämmer med
EIA-standarden. Om du använder en optisk fiberkabel som
inte överensstämmer med denna standard kan det hända att
enheten inte fungerar som den ska.

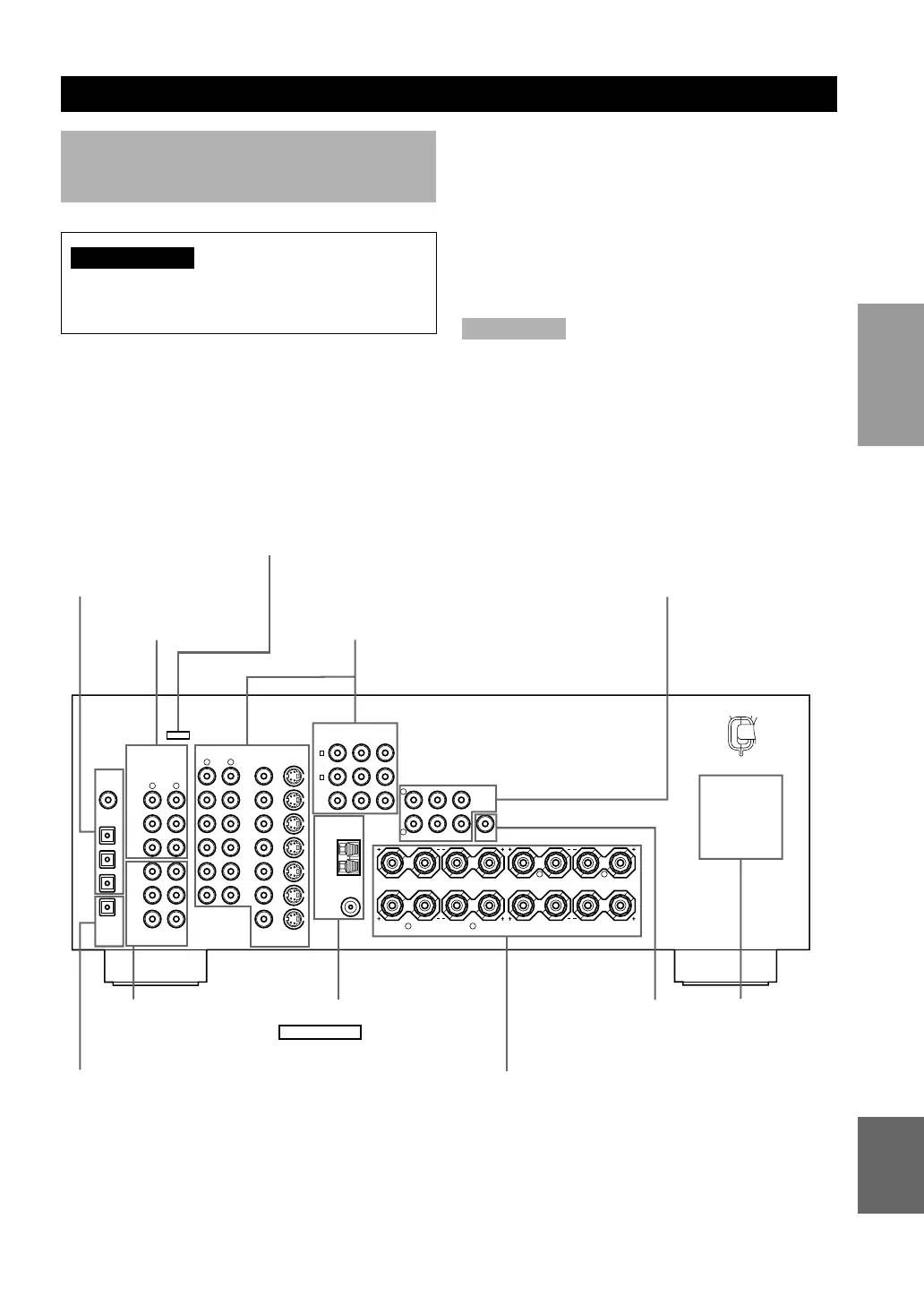

Nätugångar AC
OUTLETS (sidan 18)
Uttagen 6CH
INPUT (sidan 14)
Uttaget DIGITAL
OUTPUT (sidan 12)
Uttagen DIGITAL
INPUT (sidorna 9 – 12)
Bildkomponentuttag
(sidorna 10 – 11)
Ljudkomponentuttag
(sidan 12)
Detta uttag är reserverat för fabriksbruk.
Anslut inte någon utrustning till detta uttag.
R
L
B
A
MAIN
REAR
(SURROUND)
REAR
CENTER
CENTER
R L
CENTER MONITOR OUT
SUB
WOOFER
6CH INPUT
DIGITAL
OUTPUT
DIGITAL
INPUT
VIDEOAUDIOAUDIO
1
2
3
4
5
MD/CD-R
MD/CD-R
DVD
D-TV/CBL
OPTICAL
OPTICAL
COAXIAL
VCR-1
OUT
IN
OUT
VCR 2
/DVR
IN
DVD
D-TV
/CBL
MD
/CD-R
OUT
(REC)
IN
(PLAY)
SURROUND
MAIN
CD
CD
S VIDEOVIDEO
S VIDEOVIDEO
R
L
TUNER
75Ω UNBAL.
FM
ANT
GND
AM
ANT
R
L
CENTER
SUB
WOOFER
REAR
CENTER
REAR
(SURROUND
)
MAIN
OUTPUT
P
R
DVD
A
P
B
Y
COMPORNENT VIDEO
SPEAKERS
R L
D-TV
/CBL
B
MONITOR
OUT
Uttagen OUTPUT
(sidan 14)
Högtalaruttag
(sidan 17)
Uttaget SUBWOOFER
OUTPUT (sidan 17)
Antenningångar
RX-V640RDS
(sidan 13)
0403RX-V640_09-18_SE-GB.p65 2/7/03, 5:55 PM9
