10
Collegamento di componenti video
Osservare gli esempi di collegamento alla pagina che segue.

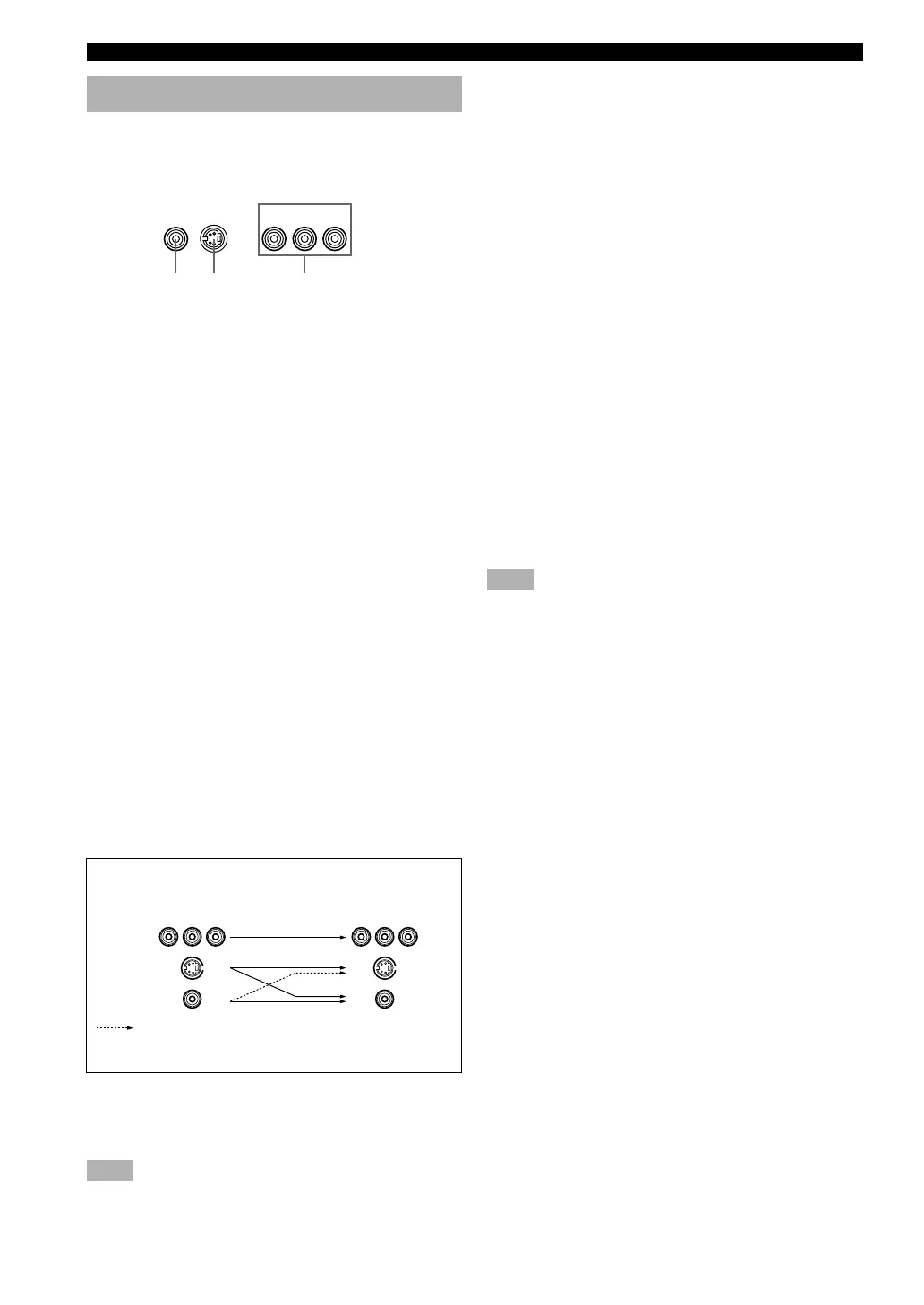

■ Tipi di presa video
1 Presa VIDEO
Segnale video composito convenzionale.
2 Presa S VIDEO
Trasmette segnali di luminanza e crominanza
separatamente, permettendo così una riproduzione
video di alta qualità.
3 Prese COMPONENT VIDEO
Trasmettono le differenze dei colori (P
B, PR) e la
luminanza separatamente, producendo la migliore
immagine al momento possibile.
Collegare ciascuna presa con un cavo del tipo specificato
da acquistarsi separatamente.
y
• I segnali ricevuti attraverso le prese di ingresso S VIDEO
possono venire convertiti in segnali compositi da quest’unità
ed emessi da VIDEO MONITOR OUT.
•
(Salvo modelli per la Cina e Generale) I segnali ricevuti dalla
presa VIDEO di quest’unità possono venire emesse attraverso
la presa S VIDEO MONITOR OUT impostando “V CONV.” in
“OPTION 1 DISPLAY SET” del menu di impostazione su ON.
• Se quest’unità riceve segnali sia attraverso le prese S VIDEO
sia attraverso quelle VIDEO, i segnali ricevuti attraverso S
VIDEO hanno la priorità.
• Servendovi della voce “INPUT 1 I/O ASSIGNMENT” del
menu di impostazione potete assegnare un tipo di ingresso
adatto ai vostri componenti alle due prese COMPONENT
VIDEO A e B.
■ Collegamento ad un monitor video
Collegare la presa di ingresso video del proprio monitor
video alla presa MONITOR OUT VIDEO.
Nota
•
Se si collega quest’unità ad un componente sorgente di segnale
con le prese video Component, è anche necessario collegare il
proprio monitor video utilizzando prese video Component.
■ Collegamento di un lettore DVD/
televisore digitale/sistema di televisione
via cavo
Collegare la presa di uscita audio digitale ottica del
proprio componente alla presa DIGITAL INPUT e
collegare la presa di uscita del segnale video del
componente alla presa VIDEO di quest’unità.
y
• Usare le prese AUDIO di quest’unità per un componente
video che non possiede una presa di uscita digitale. Tuttavia,
la riproduzione multicanale non è ottenibile con segnali audio
ricevuti da prese AUDIO.
■ Collegamento di un componente per la
registrazione
Per poter eseguire registrazioni, collegare le prese di
ingresso del segnale audio del componente video alle
prese AUDIO OUT e collegare la presa di ingresso del
segnale video del componente video alla presa VIDEO
OUT di quest’unità.
Per poter riprodurre segnale proveniente dal componente
usato per la registrazione, collegare le prese di ingresso
del segnale audio del componente esterno alle prese
AUDIO IN e la presa di uscita del segnale video del
componente esterno alla presa VIDEO IN di quest’unità.
È possibile collegare un secondo videoregistratore o
masterizzatore di DVD alle prese VCR 2/DVR.
Nota
• Una volta collegato a quest’unità un componente capace di
registrazione, mentre si usa quest’unità è necessario che esso
sia acceso. Se fosse spento, il segnale prodotto da altri
componenti può altrimenti risultare distorto.
Uscita
(MONITOR OUT)
Flusso del segnale all’interno di quest’unità
Ingresso
COLLEGAMENTI
COMPONENT VIDEO
P
R
P
B
Y
S VIDEOVIDEO
1 2 3
S VIDEO
VIDEO
COMPONENT
VIDEO
Solo se “V CONV.” della voce “OPTION 1 DISPLAY
SET” viene portato su ON nel menu di impostazione.
