13
Italiano
PREPARATIVI
Collegamento dellantenna AM ad anello
1 Preparare lantenna AM ad anello e quindi
collegarla.
2 Tenere premuta la linguetta per inserire i fili
dellantenna AM ad anello nei terminali AM
ANT e GND.
3 Orientare lantenna AM ad anello in modo da
ottenere la migliore ricezione.
Note
Lantenna AM ad anello deve essere posizionata lontana
dallunità.
Lantenna AM ad anello deve sempre essere collegata anche se
a questa unità viene collegata unantenna AM esterna.
Una antenna esterna montata in modo appropriato
fornisce una ricezione migliore di quella di unantenna
interna. Se la qualità della ricezione fosse scadente,
essa potrebbe essere migliorata da unantenna esterna.
Consultare il rivenditore autorizzato o il centro di
assistenza YAMAHA più vicino in merito alle antenne
esterne.
Interruttore FREQUENCY STEP (solo modelli
per la Cina e Generale)
Dato che la distanza in Hz fra stazione e
stazione cambia a seconda del paese,
linterruttore FREQUENCY STEP del
pannello posteriore dellunità deve venire
regolato in modo adatto al paese di uso.
America Settentrionale, Centrale e
Meridionale: 100 kHz/10 kHz
Altre aree: 50 kHz/9 kHz
Prima di impostare questo selettore,
scollegare la presa di alimentazione di
questunità dalla presa di corrente alternata
cui è collegata.
Massa (terminale GND)
Per la massima sicurezza ed un minimo di
interferenze, collegare il terminale GND
dellantenna ad una buona terra. Una
buona terra viene fornita da un paletto di
ferro piantato nel suolo umido.
Antenna FM
interna (inclusa)
Antenna AM ad
anello (inclusa)

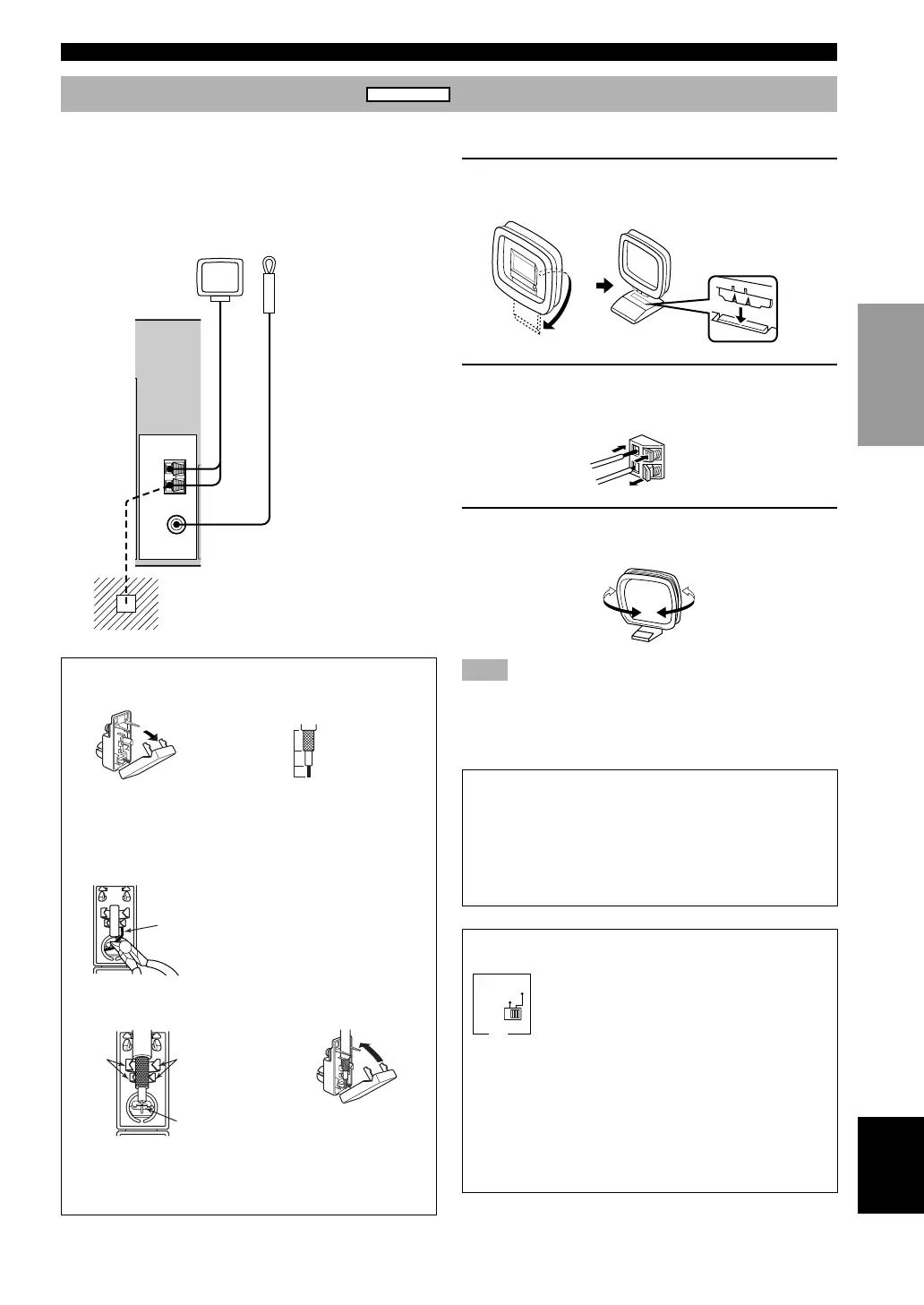

Collegamento delle antenne
RX-V640RDS
Aprire il coperchio
delladattatore per antenna
da 75 ohm/300 ohm in
dotazione.
Tagliare lisolante del
cavo coassiale da
75 ohm e prepararlo per
il collegamento.
Tagliare il cavo e togliere
lo spezzone reciso.
Inserire il cavo nella fessura e
stringere con delle pinze.
Rimettere il
coperchio al suo
posto.
12
Unità: mm
3
Cavo
4
Stringere con
delle pinze.
Stringere
con
delle
pinze.
Inserire il filo
nella fessura.
5
Adattatore per antenna da 75 ohm/300 ohm (solo
modello per il Regno Unito)
11
8
6
In questa unità sono incluse le antenne interne AM e FM.
In generale, queste antenne dovrebbero fornire un segnale
di potenza sufficiente.
Collegare ciascuna antenna in modo corretto ai propri
terminali.
COLLEGAMENTI
TUNER
75 UNBAL.
FM
ANT
GND
AM
ANT
100kHz/10kHz
FREQUENCY
STEP
50kHz/9kHz
FM/AM
0503RX-V640_09-18_IT-GB.p65 2/10/03, 10:07 AM13
