14

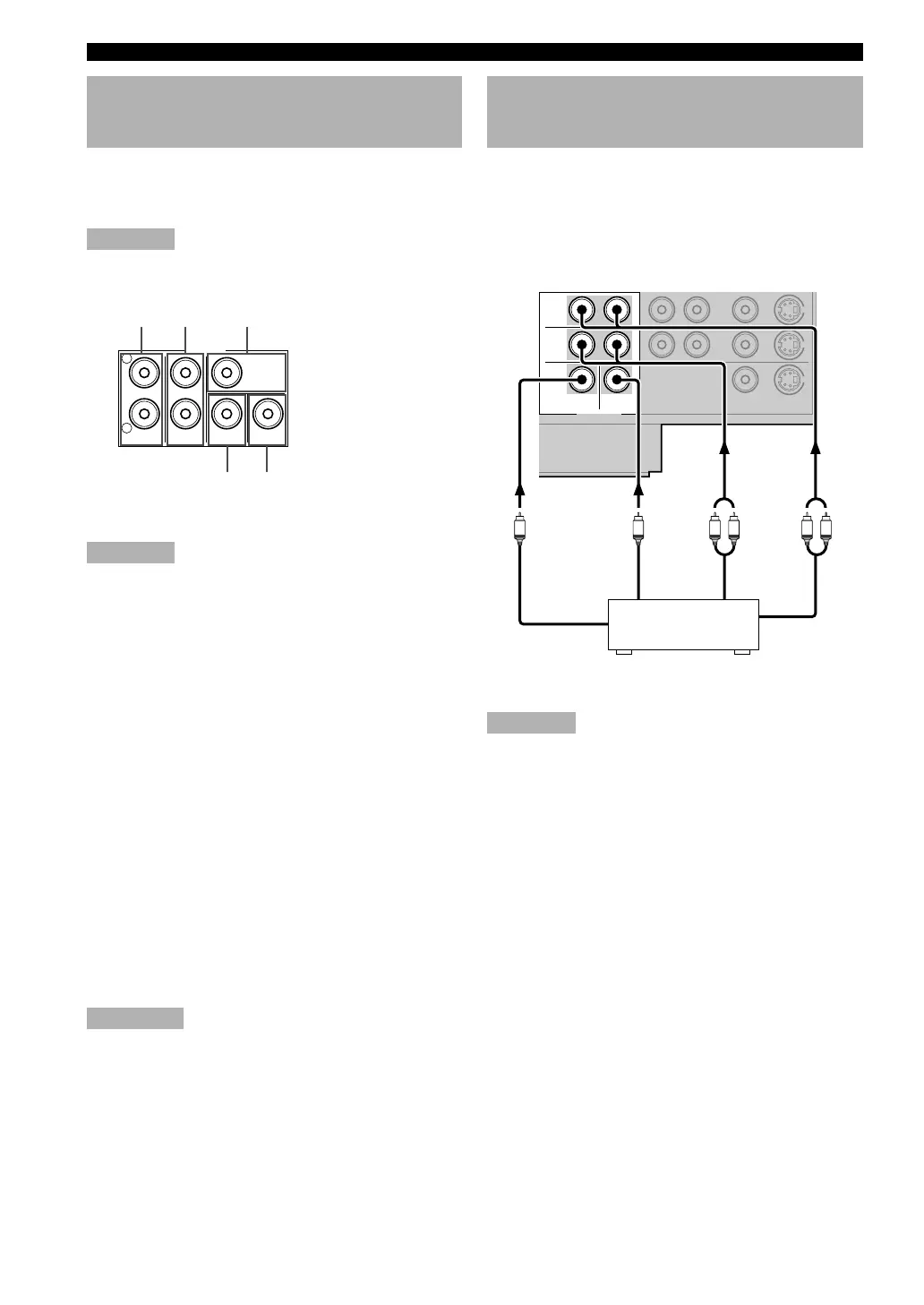

Raccordement à un amplificateur
extérieur
Si vous désirez augmenter la puissance disponible, ou
utiliser un autre amplificateur, vous pouvez relier cet
amplificateur aux prises OUTPUT.
Remarque
• Si les fiches Cinch (RCA) sont reliées aux prises OUTPUT
pour appliquer les signaux à un amplificateur extérieur, ces
signaux sont également présents sur les prises SPEAKERS.
1 Prises MAIN
Il s’agit des prises de sortie ligne des voies principales.
Remarque
• Les signaux appliqués sur ces prises sont soumis aux
corrections BASS et TREBLE.
2 Prises REAR (SURROUND)
Il s’agit des prises de sortie ligne des voies arrière.
3 Prise CENTER
Il s’agit de la prise de sortie ligne de la voie centrale.
4 Prise REAR CENTER
Il s’agit de la prise de sortie ligne de la voie centrale arrière.
5 Prise SUBWOOFER
Si vous utilisez une enceinte active d’extrêmes graves, y
compris le modèle Active Servo Processing Subwoofer de
YAMAHA, branchez la fiche d’entrée de l’enceinte
d’extrêmes graves sur cette prise. Les signaux très graves
qui circulent sur les voies principales, les voies arrière et les
voies centrales, sont dirigés vers cette prise en fonction des
sélections que vous avez effectuées grâce à SPEAKER SET.
Pareillement, les effets basse fréquence (LFE) que
contiennent les signaux Dolby Digital et DTS sont
également appliqués sur cette prise en fonction des
sélections que vous avez effectuées grâce à SPEAKER SET.
Remarques
• La fréquence de coupure des signaux appliqués sur cette prise
SUBWOOFER est égale à 90 Hz.
• Si l’installation ne comporte pas d’enceinte d’extrêmes graves,
précisez les signaux à appliquer aux enceintes principales
droite et gauche en modifiant les réglages du poste “1E
BASS” de l’option “SOUND 1 SPEAKER SET” proposée par
le menu de configuration.
•
Réglez le niveau sonore de l’enceinte d’extrêmes graves à l’aide
de la commande qui se trouve sur cette enceinte. Vous avez
également la possibilité de régler le niveau sonore au moyen du
boîtier de télécommande (reportez-vous à la page 50,
“RÉGLAGE DU NIVEAU DE SORTIE DES ENCEINTES”).
Raccordement à un décodeur
externe
Cet appareil est pourvu de 6 prises d’entrée
supplémentaires (MAIN gauche et droite, CENTER,
SURROUND gauche et droite et SUBWOOFER) pour lui
permettre de recevoir la sortie multivoie d’un appareil
équipé d’un décodeur multivoie et de 6 prises de sortie tel
qu’un lecteur de DVD/SACD.
Remarque
• Lorsque vous sélectionnez 6CH INPUT comme source,
l’appareil met automatiquement hors service le processeur
numérique de champ sonore et vous ne pouvez plus employer
les corrections DSP.
R
L
CENTER
SUB
WOOFER
REAR
CENTER
REAR
(SURROUND
)MAIN
OUTPUT
12 3
45
RACCORDEMENTS
CENTER
SUB
WOOFER
6CH INPUT
MONITOR OUT
OUT
VCR 2
/DVR
IN
SURROUND
MAIN
S VIDEOVIDEO
L R LR
CENTER
SUBWOOFER MAIN
SURROUND
Lecteur de DVD/SACD
