9
Italiano
PREPARATIVI
COLLEGAMENTI
Prima di collegare dei componenti
ATTENZIONE
Non collegare mai questa unità e gli altri componenti
alla rete di alimentazione fino a che tutti i
collegamenti tra componenti non sono stati completati.
• Accertarsi che tutti i collegamenti siano stati eseguiti
correttamente e cioè L (sinistra) con L, R (destra) con
R, “+” con “+” e “–” con “–”. Alcuni componenti
richiedono metodi diversi di collegamento e
possiedono prese con nomi diversi. Vedere le istruzioni
di ciascun componente da collegare a questa unità.
• Dopo aver completato tutti i collegamenti, controllare
nuovamente per accertarsi che siano corretti.
• Il nome di una presa corrisponde ad un selettore di
ingresso.
■ Collegamento con le prese digitali
Questa unità possiede prese digitali per la trasmissione
diretta di segnali digitali tramite cavi coassiali o a fibre
ottiche. E’ possibile utilizzare la prese digitali per
l’ingresso di PCM, Dolby Digital e dati DTS. Per
riprodurre correttamente colonne sonore di software da
DVD o altro con effetti DSP sono necessari collegamenti
digitali. Tutte le prese digitali di ingresso sono accettabili
nel caso di segnale digitale di frequenza di
campionamento pari a 96 kHz.
Nota
• Le prese OPTICAL di questa unità sono conformi agli
standard EIA. Se si utilizza un cavo a fibre ottiche non
conforme con tale standard, l’unità potrebbe non funzionare
correttamente.

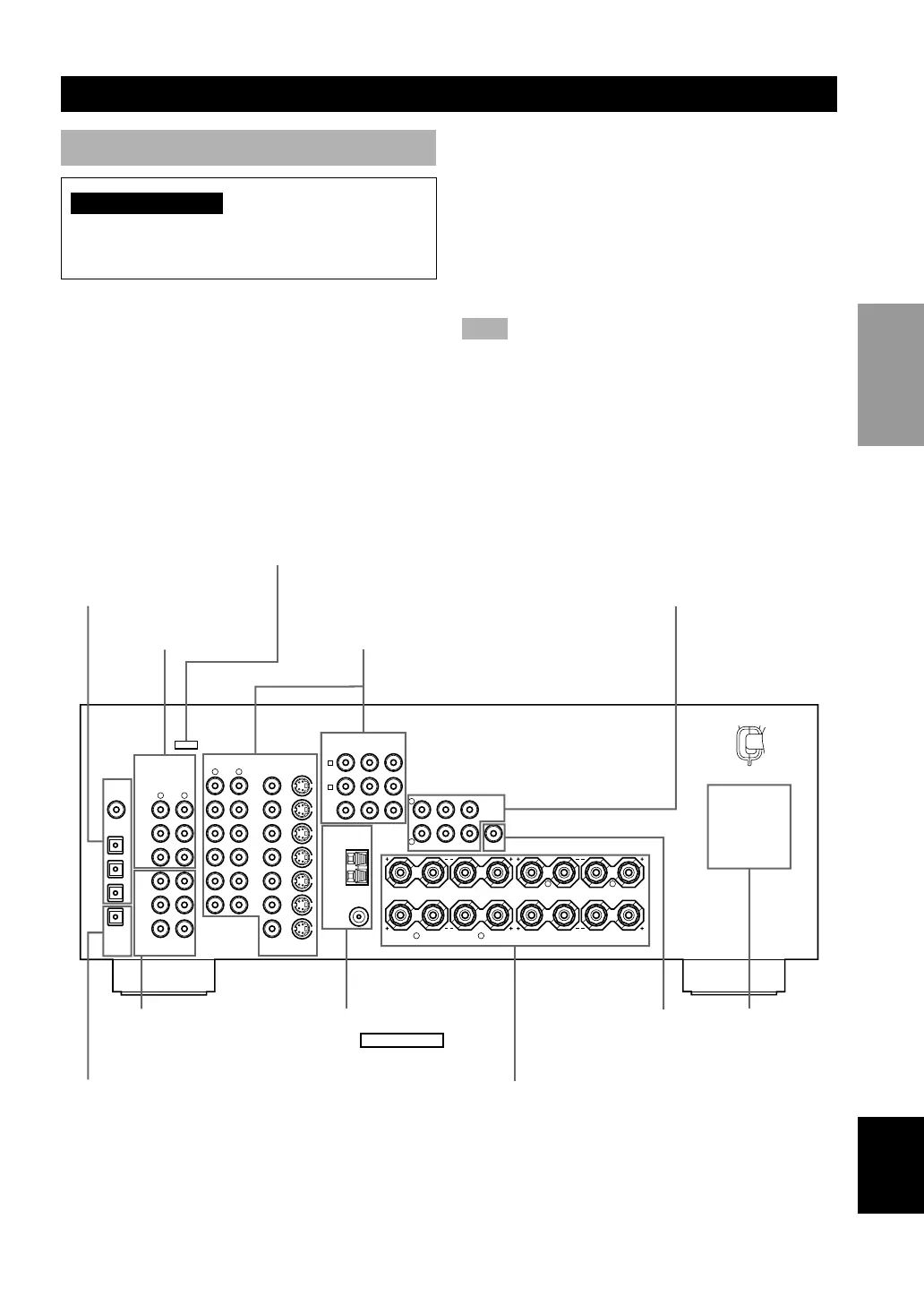

R
L
B
A
MAIN
REAR
(SURROUND)
REAR
CENTER
CENTER
R L
CENTER MONITOR OUT
SUB
WOOFER
6CH INPUT
DIGITAL
OUTPUT
DIGITAL
INPUT
VIDEOAUDIOAUDIO
1
2
3
4
5
MD/CD-R
MD/CD-R
DVD
D-TV/CBL
OPTICAL
OPTICAL
COAXIAL
VCR-1
OUT
IN
OUT
VCR 2
/DVR
IN
DVD
D-TV
/CBL
MD
/CD-R
OUT
(REC)
IN
(PLAY)
SURROUND
MAIN
CD
CD
S VIDEOVIDEO
S VIDEOVIDEO
R
L
TUNER
75Ω UNBAL.
FM
ANT
GND
AM
ANT
R
L
CENTER
SUB
WOOFER
REAR
CENTER
REAR
(SURROUND
)
MAIN
OUTPUT
P
R
DVD
A
P
B
Y
COMPORNENT VIDEO
SPEAKERS
R L
D-TV
/CBL
B
MONITOR
OUT
Prese di servizio
AC OUTLETS
(pag. 18)
Prese 6CH INPUT
(pag. 14)
Presa DIGITAL
OUTPUT (pag. 12)
Prese OUTPUT
(pag. 14)
Prese DIGITAL INPUT
(pag. 9 alla 12)
Terminali di ingresso
antenna
RX-V640RDS
(pag. 13)
Terminali dei
diffusori (pag. 17)
Prese video Component
(pag. 10 e 11)
Prese audio Component
(pag. 12)
Presa SUBWOOFER
OUTPUT (pag. 17)
Questa presa è riservata per l’uso in fabbrica.
Non collegarvi alcun componente.
0503RX-V640_09-18_IT-GB.p65 2/10/03, 10:07 AM9
