9
Français
PRÉPARATIONS
R
L
B
A
MAIN
REAR
(SURROUND)
REAR
CENTER
CENTER
R L
CENTER MONITOR OUT
SUB
WOOFER
6CH INPUT
DIGITAL
OUTPUT
DIGITAL
INPUT
VIDEOAUDIOAUDIO
1
2
3
4
5
MD/CD-R
MD/CD-R
DVD
D-TV/CBL
OPTICAL
OPTICAL
COAXIAL
VCR-1
OUT
IN
OUT
VCR 2
/DVR
IN
DVD
D-TV
/CBL
MD
/CD-R
OUT
(REC)
IN
(PLAY)
SURROUND
MAIN
CD
CD
S VIDEOVIDEO
S VIDEOVIDEO
R
L
TUNER
75Ω UNBAL.
FM
ANT
GND
AM
ANT
R
L
CENTER
SUB
WOOFER
REAR
CENTER
REAR
(SURROUND
)
MAIN
OUTPUT
P
R
DVD
A
P
B
Y
COMPORNENT VIDEO
SPEAKERS
R L
D-TV
/CBL
B
MONITOR
OUT

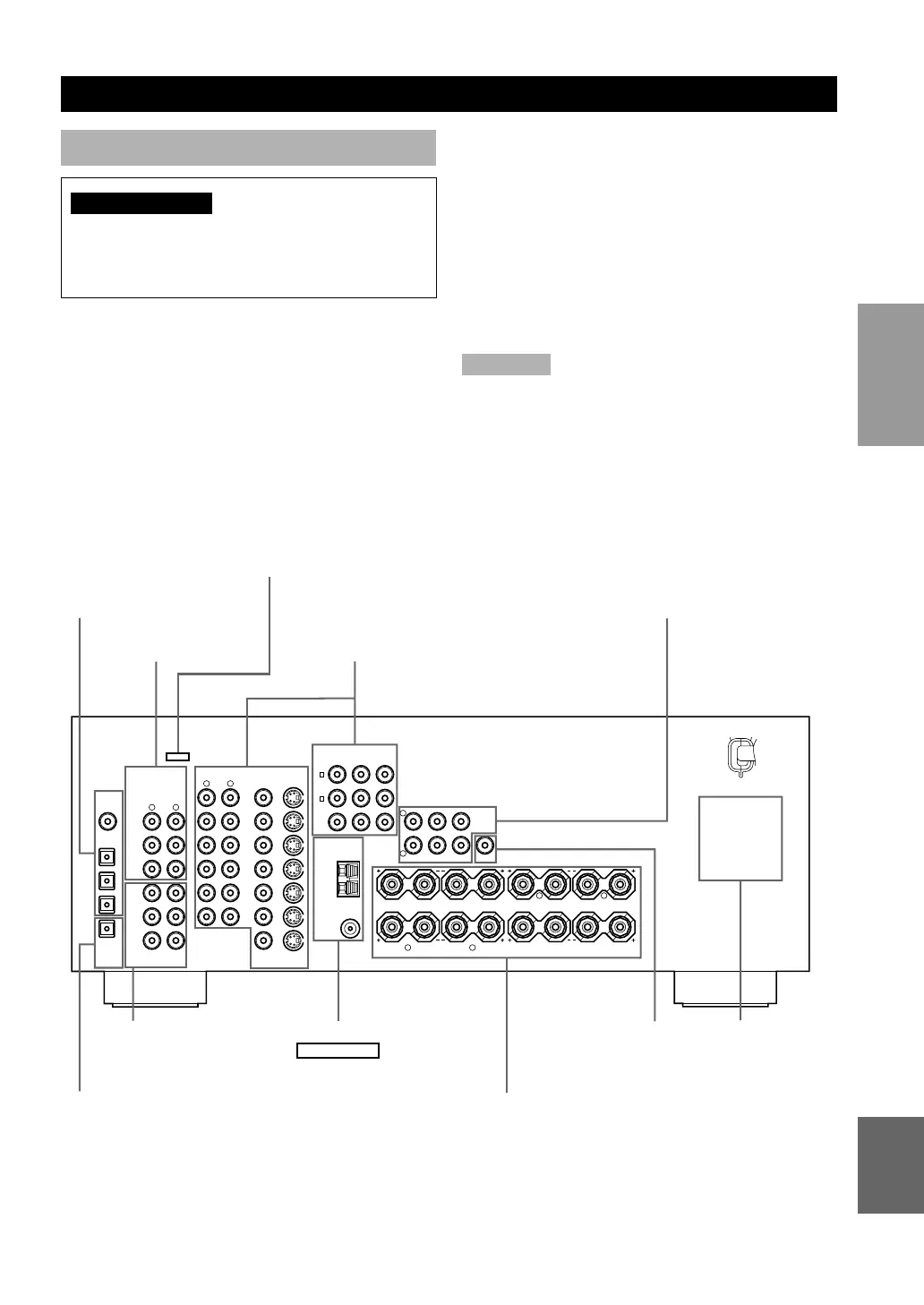

RACCORDEMENTS
Avant de raccorder les appareils
ATTENTION
Ne branchez pas la fiche du cordon d’alimentation de
cet appareil ni celle des autres appareils sur une prise
secteur aussi longtemps que tous les raccordements
entre appareils ne sont pas terminés.
• Assurez-vous que les raccordements sont corrects,
c’est-à-dire que la voie gauche est reliée à L, la voie
droite à R, les cordons “+” aux “+”, les cordons “–”
aux “–”. Certains appareils exigent des méthodes de
raccordement particulières, et leurs prises portent des
noms différents. Reportez-vous au mode d’emploi de
chaque appareil qui doit être relié à celui-ci.
• Une fois tous les raccordements exécutés, vérifiez-les
pour être certains qu’ils sont corrects.
• Le nom de la prise correspond au sélecteur d’entrée.
■ Raccordement des prises pour signaux
numériques
Cet appareil est muni de prises assurant la transmission
directe des signaux numériques vers un câble coaxial ou
un câble à fibres optiques. Vous pouvez utiliser les prises
pour signaux numériques pour appliquer à l’appareil les
trains binaires PCM, Dolby Digital ou DTS. Pour profiter
pleinement des pistes sonores multivoies des gravures
DVD, etc. et des effets DSP, il vous faut utiliser les
liaisons numériques. Toutes les prises d’entrée pour
signaux numériques acceptent les signaux dont la
fréquence d’échantillonnage est de 96 kHz.
Remarque
• Les prises OPTICAL de cet appareil son conformes à la norme
EIA. Veillez à ce que le câble à fibres optiques soit également
conforme à cette norme, faute de quoi l’appareil peut ne pas
fonctionner convenablement.
Prises secteur
(AC OUTLETS)
(page 18)
Prises 6CH INPUT
(page 14)
Prise DIGITAL
OUTPUT (page 12)
Prises OUTPUT
(page 14)
Prises DIGITAL INPUT
(pages 9 à 12)
Bornes d’entrée antenne
RX-V640RDS
(page 13)
Bornes pour les
enceintes (page 17)
Prises pour les appareils
vidéo (pages 10 et 11)
Prises pour les appareils
audio (page 12)
Prise SUBWOOFER
OUTPUT (page 17)
Cette prise ne concerne que l’usine.
Ne branchez aucun appareil sur cette prise.
0203RX-V640_09-18_FR-GB.p65 2/7/03, 5:45 PM9
