13
Français
PRÉPARATIONS
Raccordement de lantenne cadre AM
1 Montez lantenne cadre AM puis effectuez
son raccordement.
2 Appuyez sur la languette pour ouvrir la
borne puis introduisez un conducteur de
lantenne dans la borne AM ANT et lautre
dans la borne GND.
3 Orientez lantenne cadre AM de manière à
obtenir la meilleure réception possible.
Remarques
Lantenne cadre AM doit être éloignée de lappareil.
Lantenne cadre AM doit être reliée à lappareil même si une
antenne AM extérieure est utilisée par ailleurs.
Une antenne extérieure convenablement installée
apporte une réception meilleure. Si vous constatez que
la réception est de qualité médiocre, pensez à une
antenne extérieure. Consultez le revendeur YAMAHA
ou un centre dentretien pour obtenir des conseils sur
ces antennes.
Commutateur FREQUENCY STEP (Modèle
pour la Chine et modèle standard
uniquement)
Lintervalle dallocation des fréquences
varie parfois dune région du monde à
lautre; placez le commutateur
FREQUENCY STEP (il se trouve sur le
panneau arrière) sur la position
correspondant à lintervalle de fréquence
de la région où vous êtes.
Amérique du nord, Amérique centrale et
Amérique du sud: 100 kHz/10 kHz
Autres régions: 50 kHz/9 kHz
Avant de modifier la position occupée par
ce commutateur, débranchez la fiche du
cordon dalimentation au niveau de la prise
secteur.
100kHz/10kHz
FREQUENCY
STEP
50kHz/9kHz
FM/AM
Masse (Borne GND)
Par mesure de sécurité et pour réduire les
brouillages au minimum, reliez la borne
GND de lantenne à une bonne masse. Une
bonne masse est, par exemple, un piquet
métallique planté dans un sol humide.
Antenne FM
intérieure
(fournie)
Antenne cadre
AM (fournie)

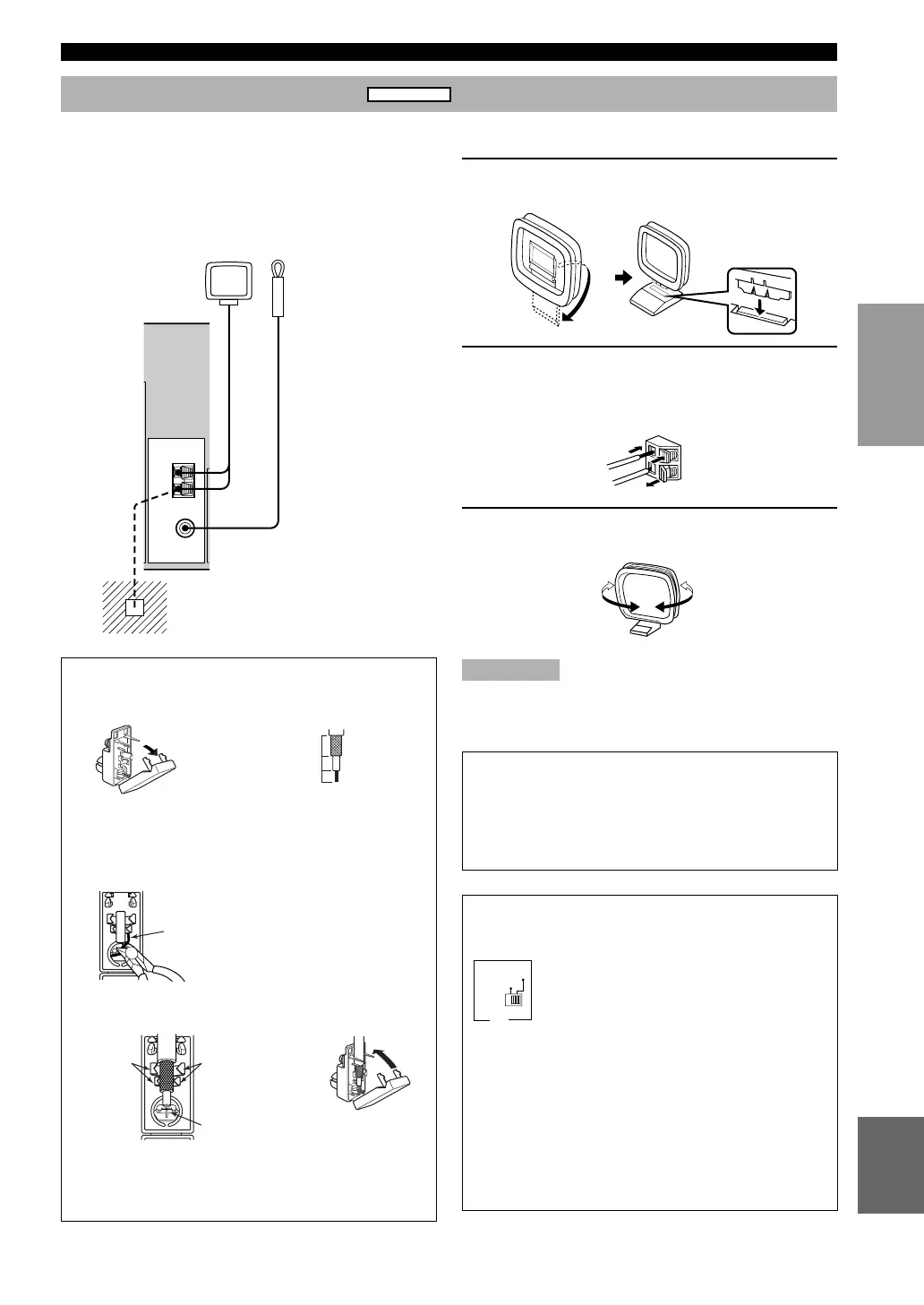

Raccordement des antennes
RX-V640RDS
Ouvrez le couvercle de
ladaptateur dantenne
75 Ohms/300 Ohms fourni.
Coupez la gaine extérieure
du câble coaxial 75 Ohms
et préparez ce dernier
pour la connexion.
Coupez le conducteur et
retirez-le.
Introduisez l’âme du câble dans
la fente et repliez les languettes
avec des pinces.
Replacez le
couvercle.
12
Unité: mm
3
Conducteur
4
Pliez ces
languettes avec
des pinces.
Pliez ces
languettes
avec des
pinces.
Introduisez l’âme
du câble dans la
fente.
5
Adaptateur 75 Ohms/300 Ohms (Modèle pour le
Royaume-Uni uniquement)
11
8
6
TUNER
75 UNBAL.
FM
ANT
GND
AM
ANT
Une antenne AM et une antenne FM sont fournies avec
cet appareil. En principe, ces antennes doivent capter un
signal suffisamment puissant.
Reliez chaque antenne, convenablement, aux bornes
prévues à cet effet.
RACCORDEMENTS
0203RX-V640_09-18_FR-GB.p65 2/7/03, 5:45 PM13
