10

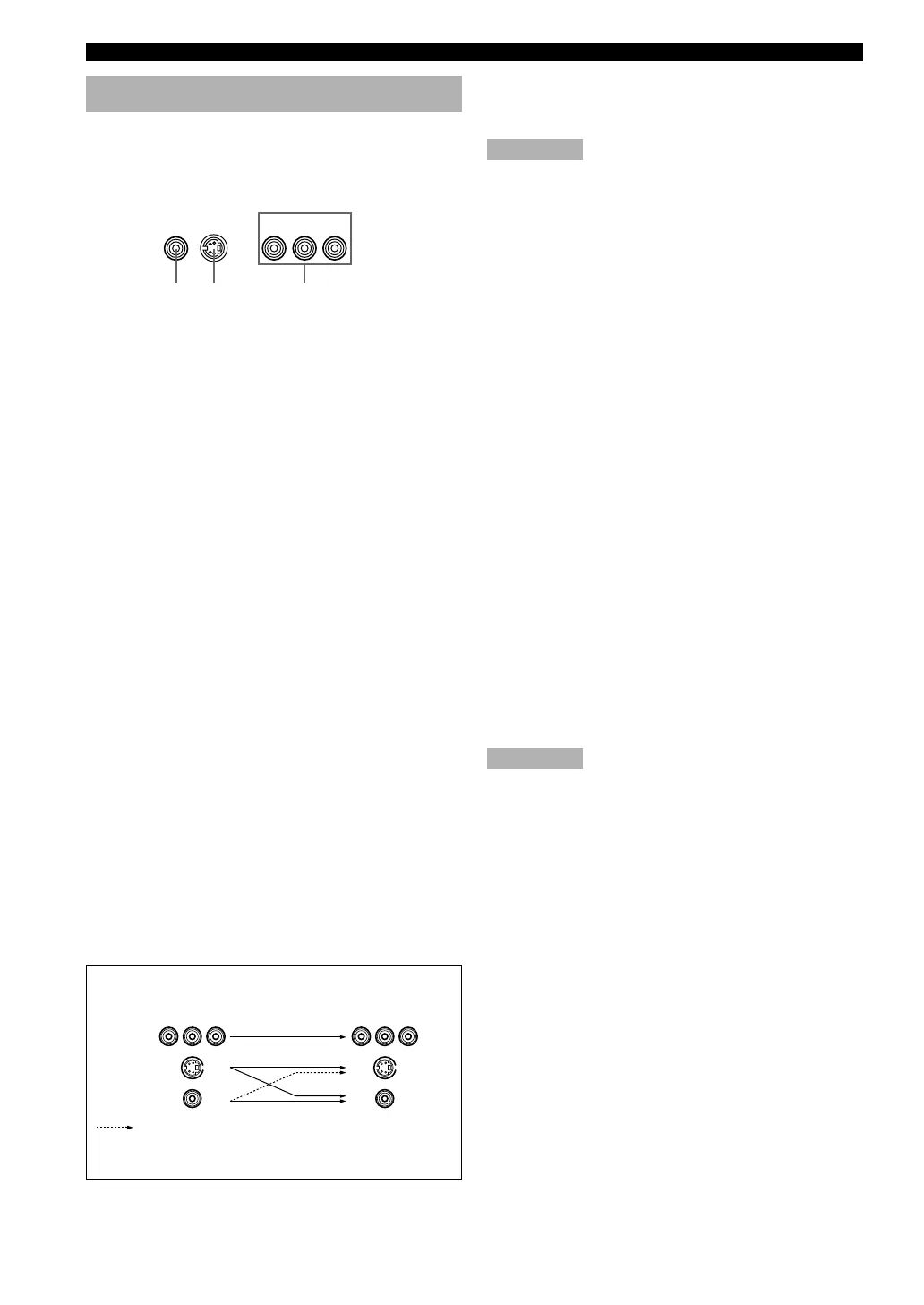

Aansluiten van videocomponenten
Raadpleeg tevens de aansluitvoorbeelden op de volgende
bladzijde.
■ Soorten video-aansluitingen
1 VIDEO aansluiting
Voor een conventioneel composiet (samengesteld)
videosignaal.
2 S VIDEO aansluiting
Via deze aansluiting worden kleur en luminantie
(helderheid) gescheiden doorgegeven waardoor een
hogere beeldkwaliteit wordt bereikt.
3 COMPONENT VIDEO aansluitingen
Via deze aansluitingen worden beeldbepalende
kleurverschillen (P
B, PR) en luminantie (helderheid)
gescheiden doorgegeven waardoor de beste
beeldkwaliteit wordt verkregen.
Gebruik in de handel verkrijgbare kabels die geschikt zijn
voor de diverse aansluitingen.
y
• Signalen die binnenkomen via de S VIDEO
ingangsaansluitingen kunnen door dit toestel worden omgezet
in composiet videosignalen die via VIDEO MONITOR OUT
worden gereproduceerd.
• (Behalve modellen voor China en algemene modellen) Door
“V CONV.” onder “OPTION 1 DISPLAY SET” in het
instelmenu ON te zetten, kunnen signalen die binnenkomen
via de VIDEO aansluitingen van dit toestel worden
gereproduceerd via de S VIDEO MONITOR OUT
uitgangsaansluiting.
• Wanneer er tegelijkertijd signalen binnenkomen via de
S VIDEO en de VIDEO aansluitingen, heeft het
ingangsaansluiting dat via de S VIDEO aansluiting
binnenkomt voorrang.
• Via “INPUT 1 I/O ASSIGNMENT” op het instelmenu kunt
u de ingangssignalen voor de COMPONENT VIDEO A en B
aansluitingen afstemmen op uw andere apparatuur.
■ Aansluiten van een videomonitor
Sluit de video-ingangsaansluiting van uw monitor aan
op de MONITOR OUT VIDEO aansluiting.
Opmerking
• Als u dit toestel aansluit op een signaalbron met component
video-aansluitingen, moet u uw videomonitor ook aansluiten
met component video-aansluitingen.
■ Aansluiten van een DVD-speler/digitale
TV/kabel-TV
Verbind de optisch digitale uitgangsaansluiting van de
component in kwestie met de DIGITAL INPUT
ingangsaansluiting en verbind de video
uitgangsaansluiting van de component met de VIDEO
aansluiting van dit toestel.
y
• Gebruik de AUDIO aansluitingen van dit toestel voor video
apparatuur zonder optisch digitale uitgangsaansluiting. Bij
gebruik van de AUDIO aansluitingen kan echter geen
multikanaals weergave worden verkregen.
■ Aansluiten van opname-apparatuur
Verbind de audio-ingangsaansluitingen van uw video-
component met de AUDIO OUT aansluitingen en verbind
de video-ingangsaansluiting van deze component met de
VIDEO OUT aansluiting van dit toestel om beelden te
kunnen opnemen.
Verbind de audio-uitgangsaansluitingen van uw video-
component met de AUDIO IN aansluitingen en verbind
de video-uitgangsaansluiting van deze component met de
VIDEO IN aansluiting van dit toestel om videomateriaal
afgespeeld op de broncomponent via dit toestel te kunnen
weergeven.
Via de VCR 2/DVR videocamera/recorder aansluitingen
kan een tweede video- of DVD-recorder worden
aangesloten.
Opmerking
• Wanneer u eenmaal een component waarmee kan worden
opgenomen heeft aangesloten op dit toestel, dient u deze altijd
ingeschakeld te houden wanneer u dit toestel gebruikt. Als de
stroom van een dergelijke component wordt uitgeschakeld,
kan de weergave van andere componenten gestoord worden.
Alleen wanneer “V CONV.” onder “OPTION 1
DISPLAY SET” in het instelmenu aan (ON) staat.
Uit
(MONITOR OUT)
Signaalreproductie in het toestel
In
AANSLUITINGEN
COMPONENT VIDEO
P
R
P
B
Y
S VIDEOVIDEO
1 2 3
S VIDEO
VIDEO
COMPONENT
VIDEO
0703RX-V640_09-18_NL-GB.p65 2/7/03, 6:06 PM10
