– 31 –
741-001

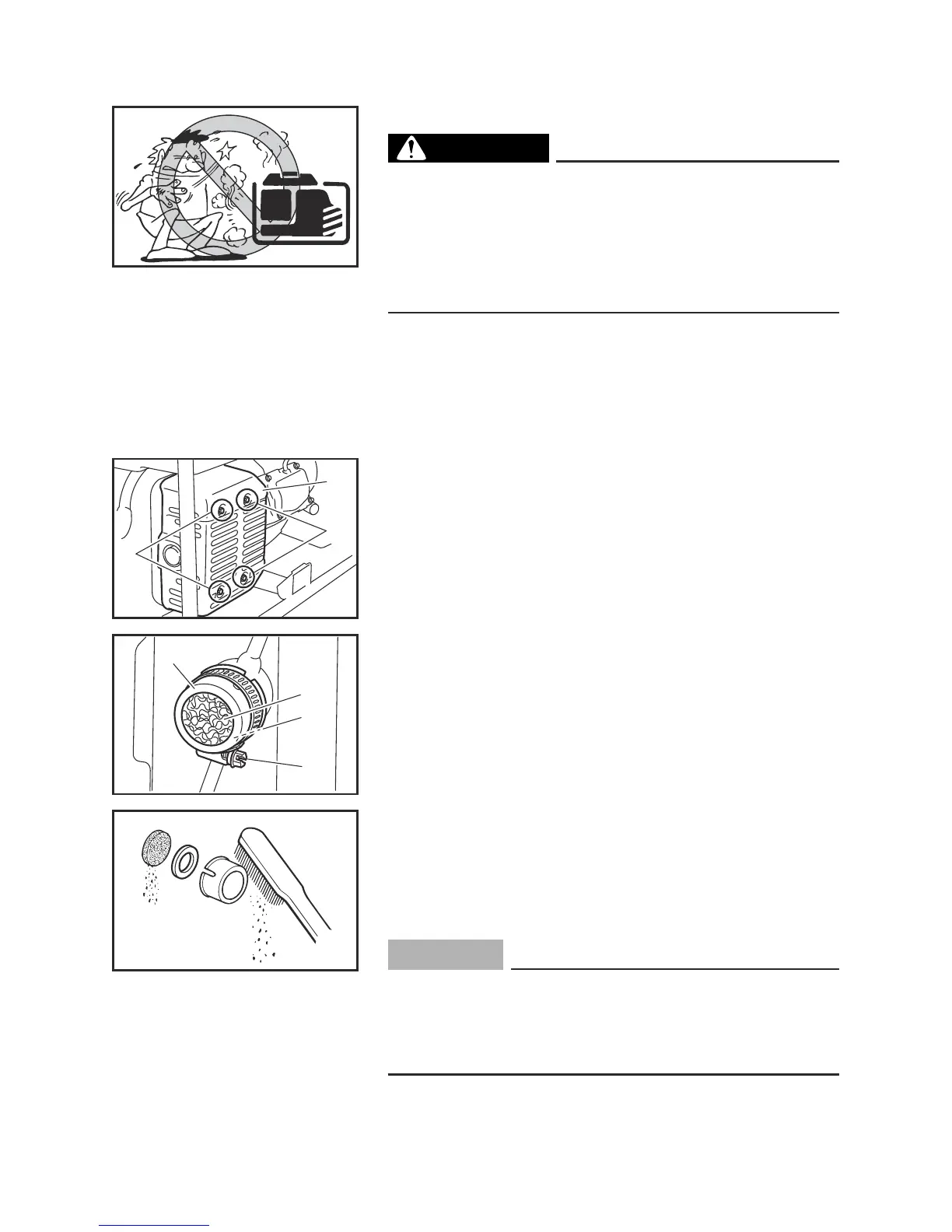

Schalldämpfersieb
WARNUNG
Motor und Schalldämpfer sind nach dem Betrieb
des Motors sehr heiß.
Darauf achten, den noch heißen Motor und den
heißen Schalldämpfer während der Inspektion
oder Reparatur nicht versehentlich mit irgendei-
nem Körper- oder Kleidungsteil zu berühren.
1
1
2
2. Die Schraube der Auspuffkappe lösen und
a n s c h l i e ß e n d A u s p u f f k a p p e u n d
Schalldämpfersieb abnehmen.
3 Schraube der Auspuffkappe
4 Auspuffkappe
5 Schalldämpfersieb
6 Unterlegscheibe
5
3
4
6
3. Mit einer Drahtbürste die Kohlenstoffablagerungen
auf dem Schalldämpfersieb, der Unterlegscheibe
und der Auspuffkappe entfernen.
ACHTUNG
Bei der Reinigung die Drahtbürste nur leicht anset-
zen, um Beschädigungen oder Kratzer auf
Schalldämpfersieb und Auspuffkappe zu vermei-
den.
4. Das Schalldämpfersieb überprüfen.
Bei Beschädigung austauschen.
711-064
1. Die Schrauben der Auspuffabdeckung entfernen
und anschließend die Auspuffabdeckung abneh-
men.
1 Schraube der Auspuffabdeckung
2 Auspuffabdeckung
