– 52 –

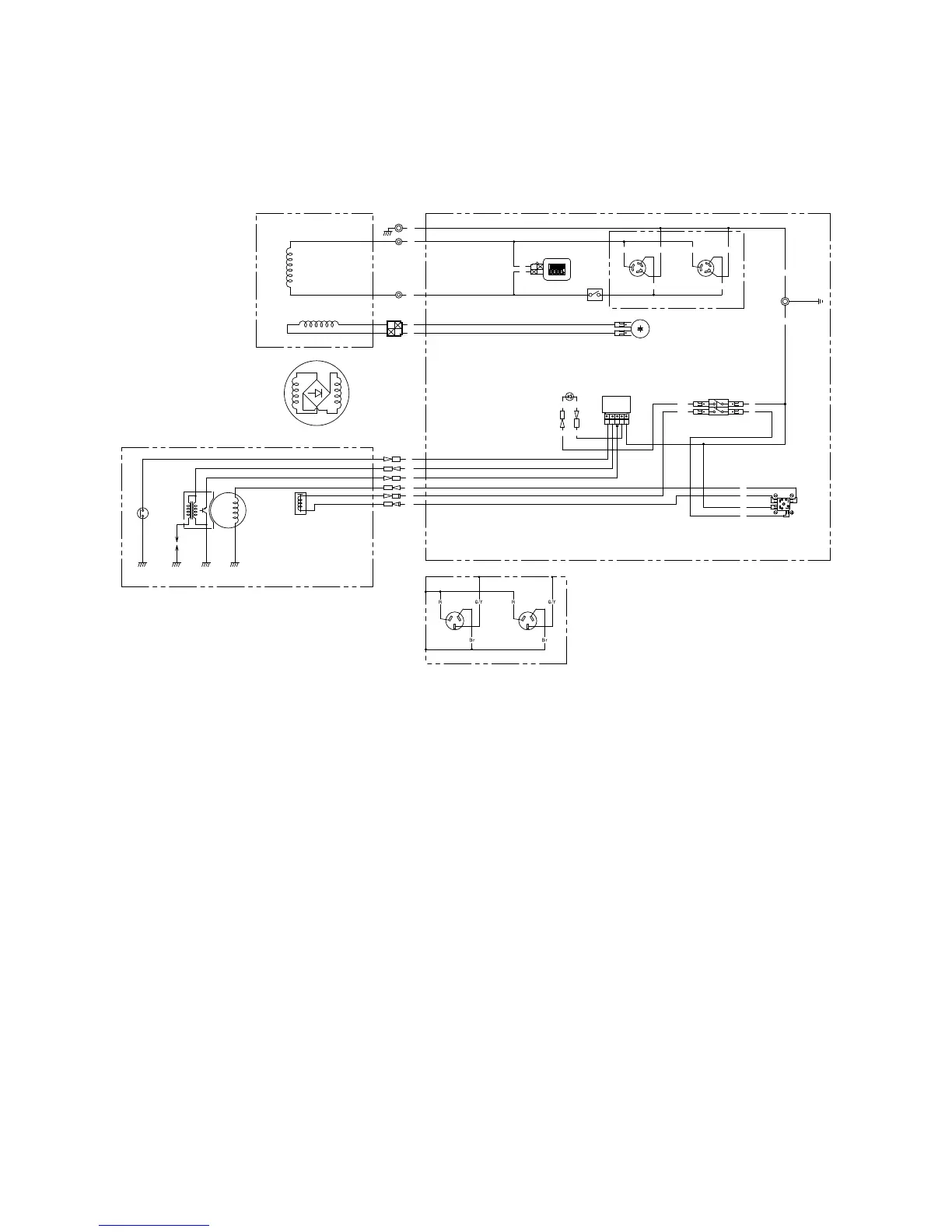

1 Susunan rotor
2 Kumparan bawah
3 Kumparan utama
4 Susunan stator
5 Meteran tegangan/
hourmeter
6 Sakelar AC (N.F.B.)
7 Stop kontak AC
8 Sakelar mesin
9 Penyearah
0 Kondensor
q Unit peringatan oli
w Lampu peringatan oli
e Katup solenoid karburator
r Kumparan pengisian
t Unit TCI
y Busi
u Sakelar level oli
Kode warna
B Hitam
Br Cokelat
G Hijau
L Biru
O Oranye
R Merah
Y Kuning
B/W Hitam/Putih
G/R Hijau/Merah
G/Y Hijau/Kuning
L/R Biru/Merah
L/W Biru/Putih
å Kecuali Australia
∫ Untuk Australia
EF5500FW
G/Y
Br
R
G/Y
Br
R
L/W
L/R
G/R
R
Br
G
G
B
G/Y
G
G
B/W Y
B/W Y
L
B/W
G/Y
B/W
B
Y
L/R
O
B
BL O Y B/W
Br
R
Br
R
L/W
Y
B
G/R
1
2
4
5
6
7 7
8
0
q
w
r
t
y
u
e
3
9
7 7
∫
å
