– 15 –
1
2
3
4
5

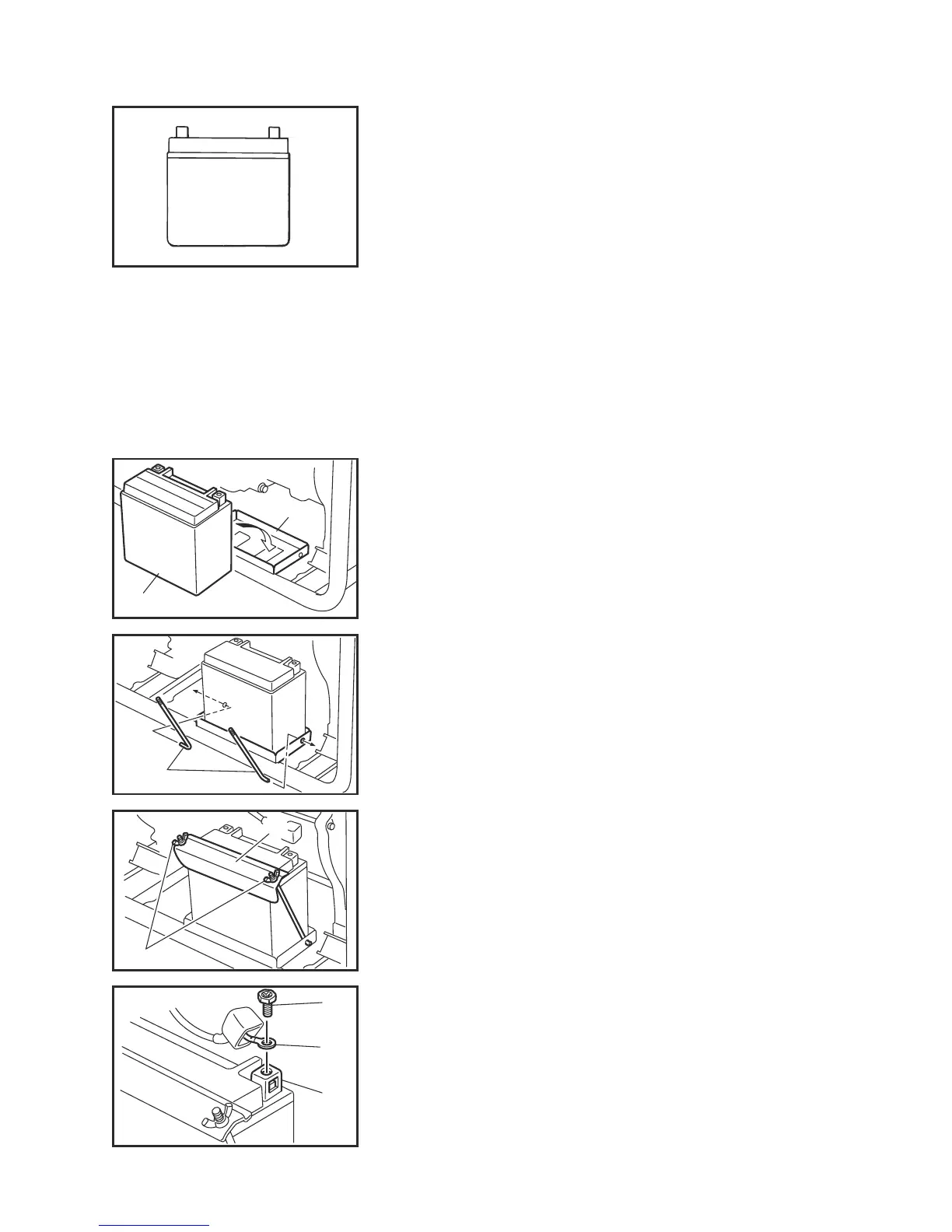

Batteria (Per EF5500EFW)
(Vedere pagina 34 per ulteriori dettagli)
Questo generatore è progettato per essere dotato di
una batteria VRLA (al piombo-acido con regolazione a
valvola). Non è necessario controllare l’elettrolito o
aggiungere acqua distillata.
Installazione
1. Ruotare l’interruttore del motore su “5” (SPENTO)
per evitare il cortocircuito accidentale.
2. Posizionare la batteria sul vassoio di montaggio
batteria.
1 Batteria
2 Vassoio di montaggio batteria
3. Installare le barre di montaggio batteria e la pia-
stra di montaggio batteria, quindi installare e ser-
rare i galletti.
3 Barra di montaggio batteria
4 Galletto
5 Piastra di montaggio batteria
8
6
7
4. Collegare il cavo positivo (Rosso) al terminale
positivo (+) della batteria.
6 Bullone
7 Cavo positivo (Rosso)
8 Terminale positivo batteria
7P5-F8199-U0-H0.indd 15 2014/05/21 9:32:56
