– 50 –

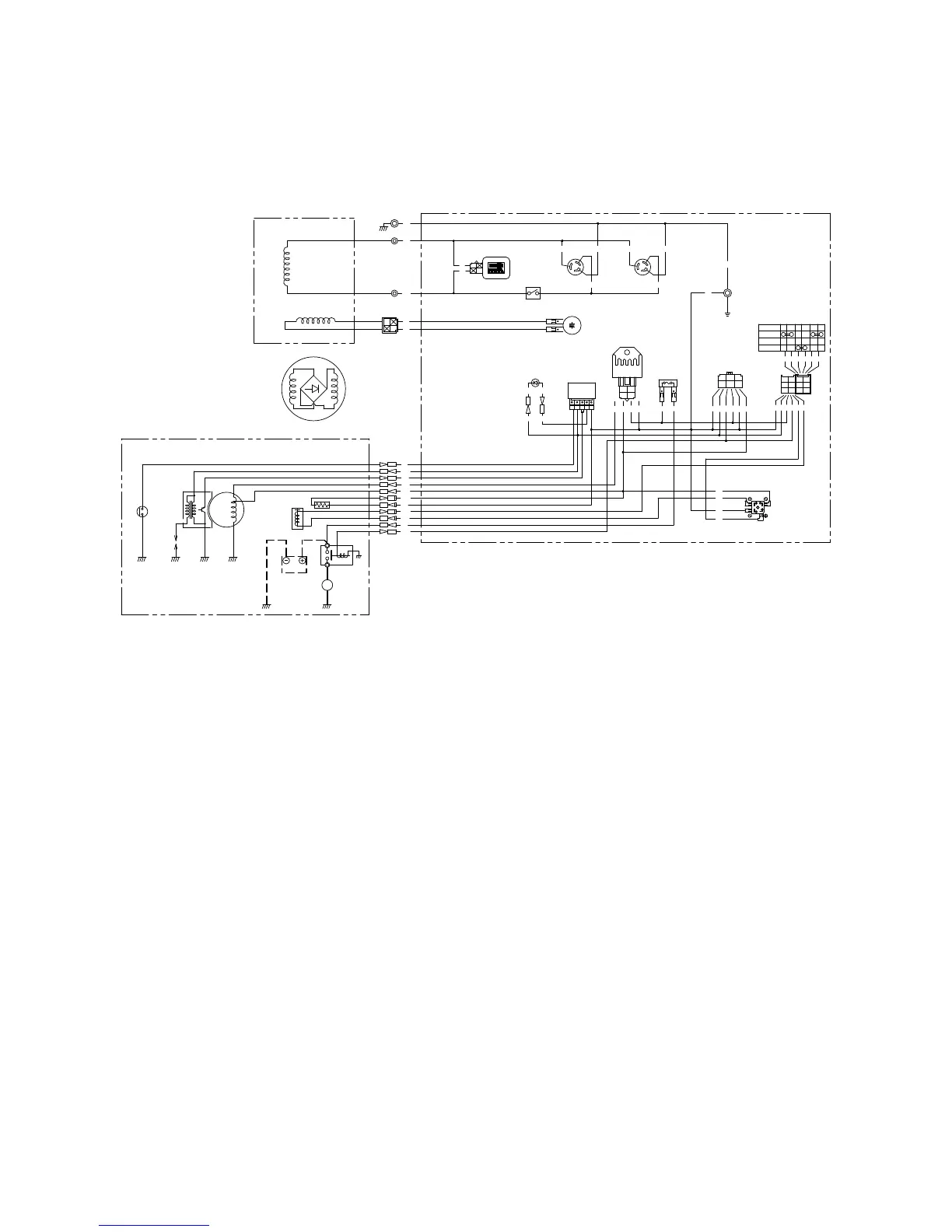

DIAGRAMA DE FIAÇÃO
EF5500EFW
1 Conjunto do rotor
2 Sub-bobina
3 Bobina principal
4 Conjunto do estator
5 Medidor de tensão/hora
6 Chave de CA (disjuntor sem
fusível)
7 Tomada de CA
8 Chave do motor
9 Retificador
0 Terminal do controle remoto
q Fusível
w Retificador ou regulador
e Condensador
r Unidade de advertência do
óleo
t Luz de advertência do óleo
y Acionador do relé
Código de cores
B Preto
Br Marrom
G Verde
L Azul
O Laranja
R Vermelho
W Branco
Y Amarelo
B/W Preto/Branco
G/R
Verde/Vermelho
G/Y Verde/Amarelo
L/R Azul/Vermelho
L/W Azul/Branco
R/B
Vermelho/Preto
R/W
Vermelho/Branco
u Acionador do motor
i Aquecedor do carburador
o Válvula do solenoide do car-
burador
p Bateria
a Bobina de carregamento
s Unidade TCI
d Vela de ignição
f Chave do nível de óleo
B
M
L
L/R
L/W
B
Y
L/R
Y
L/R
Y
L/R
Y
G/Y
Br
R
G/Y
Br
R
R/B
B
L/R
R/B
O
B
G/R
B
R/W
G
B/W
G/R R
WB
B/W
B
R/W
G/Y
RR
R
G/R
G/R
B/W
W
B
L
R/W
YB/W
YB/W
R/W
B/W
G/R
R/W
B/W
R/W
B/W
B/W
L/R
R/W
B
R/W
B/W
G
RW
G/Y
RB
RB
B
G/R
R
B
R
Y
RB
ON
OFF
START
B
G
G
Br
R
O
Y
B/W
Br
R
Br
R
L/W
B
Y
G/R
1
2
4
5
6
7 7
8
0
q
w
r
e
t
u
i
p
a
s
d
f
o
y
3
9
