– 52 –

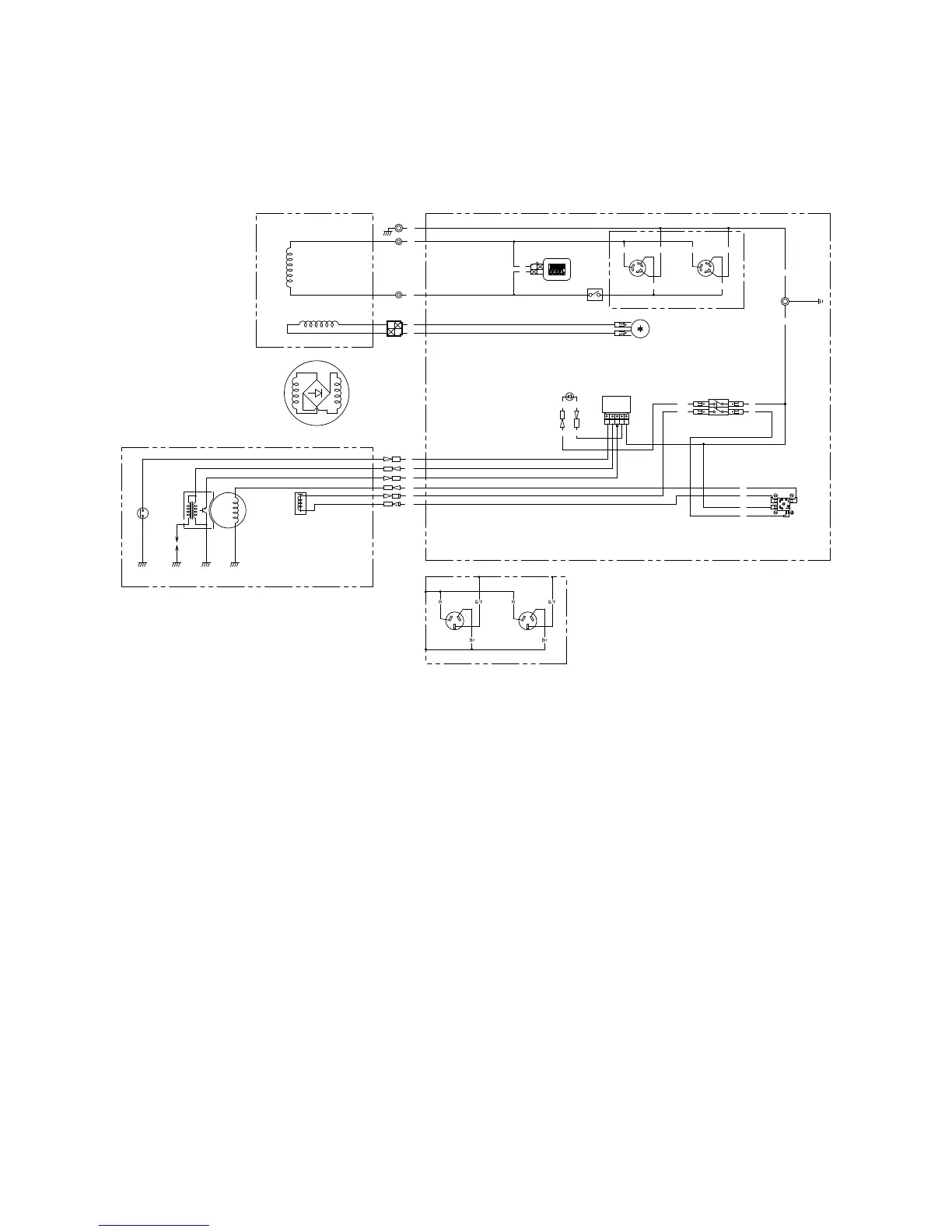

1 Rotor-Baugruppe
2 Nebenspule
3 Hauptspule
4 Stator-Baugruppe
5 Spannungsmesser/
Betriebsstundenzähler
6 Wechselstromschalter (nicht
abschmelzender
Unterbrecher)
7 Wechselstrom-Steckdose
8 Motorschalter
9 Gleichrichter
0 Kondensator
q Ölwarnungseinheit
w Ölwarnleuchte
e Vergaser-Magnetventil
r Ladespule
t TCI-Einheit
Farbcodierung
B Schwarz
Br Braun
G Grün
L Blau
O Orange
R Rot
Y Gelb
B/W Schwarz/Weiß
G/R Grün/Rot
G/Y Grün/Gelb
L/R Blau/Rot
L/W Blau/Weiß
y Zündkerze
u Ölstandschalter
å Außer für Australien
∫ Für Australien
EF5500FW
G/Y
Br
R
G/Y
Br
R
L/W
L/R
G/R
R
Br
G
G
B
G/Y
G
G
B/W Y
B/W Y
L
B/W
G/Y
B/W
B
Y
L/R
O
B
BL O Y B/W
Br
R
Br
R
L/W
Y
B
G/R
1
2
4
5
6
7 7
8
0
q
w
r
t
y
u
e
3
9
7 7
∫
å
