1
2
3
4
5
6
A B C D E F G H
MW10
■

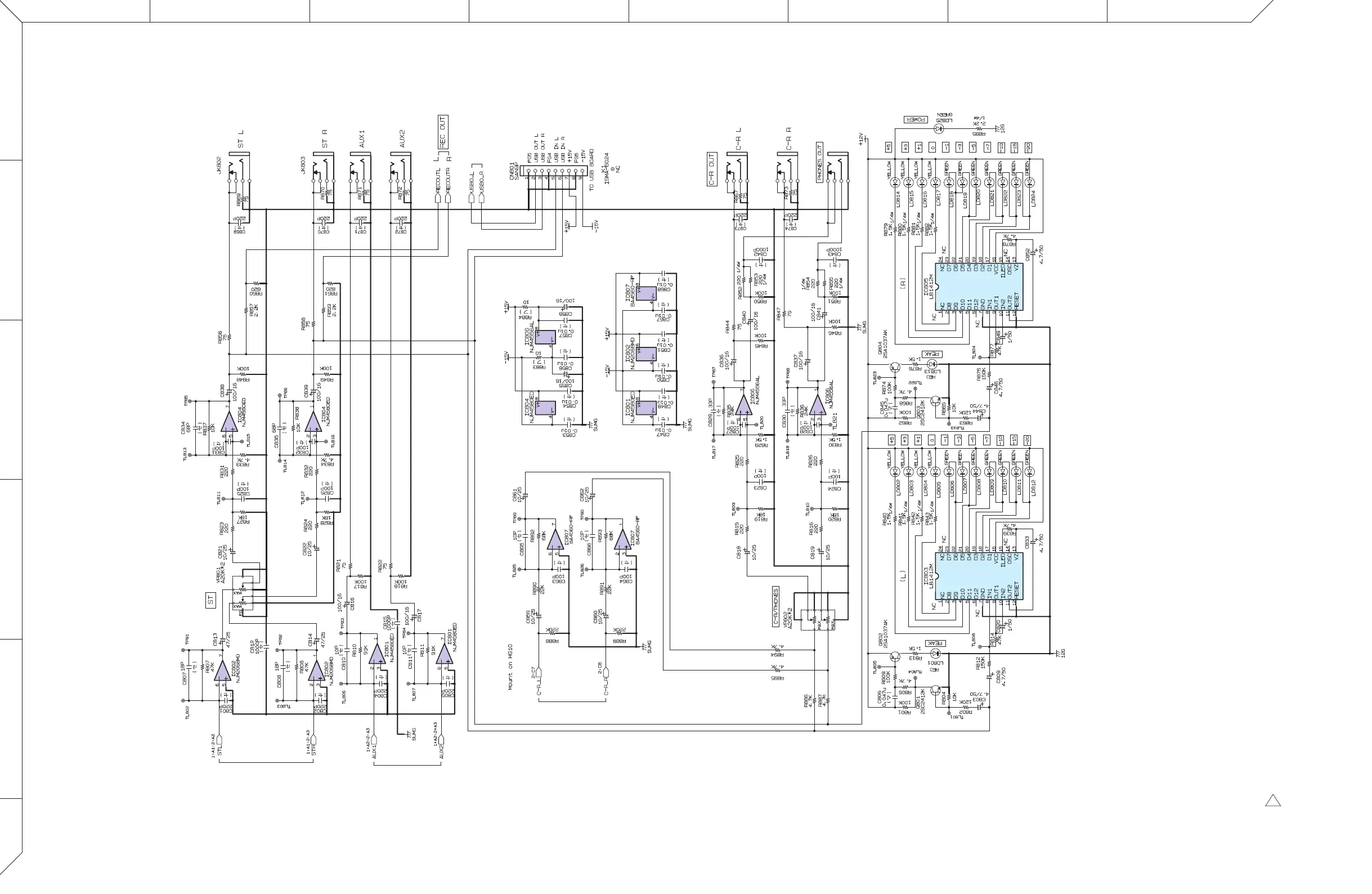

OVERALL CIRCUIT DIAGRAM 3/4 (MAIN 3/4)
28CC1-2000010510-3 1
（フ）: Flame Proof Carbon Resistor（不燃化カーボン抵抗）
（セ）: Ceramic Capacitor（セラミックコンデンサ）
（マ）: Mylar Capacitor（マイラーコンデンサ）
Note : See parts list for details of circuit board component parts.
（注：シート部品の詳細はパーツリストをご参照下さい。）
<Page 4>
OP AMP
OP AMPOP AMP
OP AMP
OP AMP
LED DRIVERLED DRIVER
to USB-CN101
<Page 5 F4>
JK806
JK804
JK805
<Page 3 C4>
<Page 3 A4>
JK807
JK808
<Page 3 G4>
<Page 2 H1, Page 3 G2>
<Page 2 H1, Page 3 G2>
To Next Page
