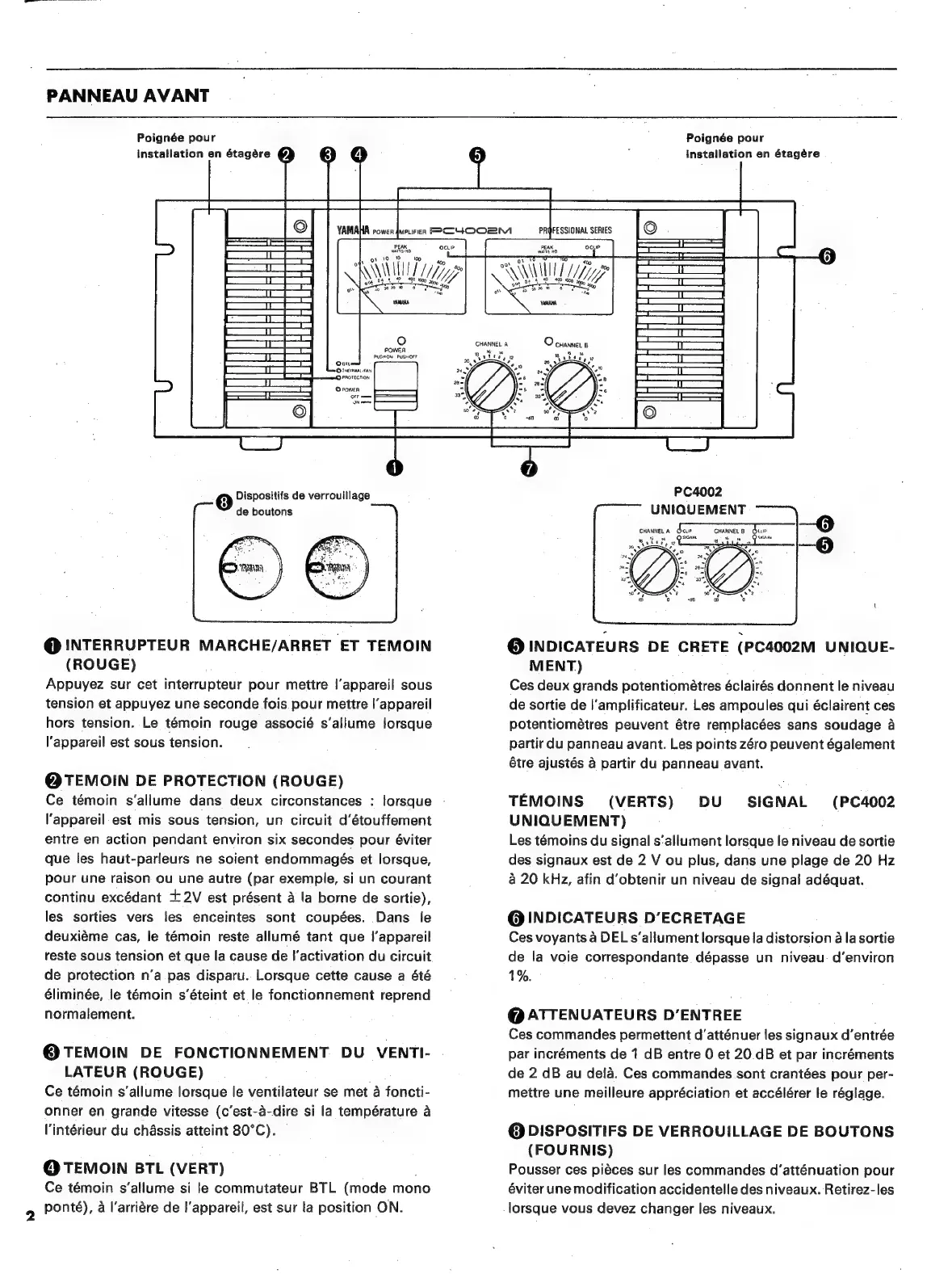

PANNEAU AVANT
Poignée pour
Ө Dispositifs де verrouillage
de boutons
6) INTERRUPTEUR MARCHE/ARRET ЕТ ТЕМОМ
(ROUGE)
Appuyez sur cet interrupteur pour mettre Гаррагей sous
tension et appuyez une seconde fois pour mettre l’appareil
hors tension. Le témoin rouge associé s'allume lorsque
l'appareil est sous tension.
@TEMOIN DE PROTECTION (ROUGE)
Ce témoin s'allume dans deux circonstances :
l'appareil est mis sous tension, un circuit d'étouffement
entre en action pendant environ six secondes pour éviter
que les haut-parleurs ne soient endommagés et lorsque,
pour une raison ou une autre (par exemple, si un courant
continu excédant + 2М est présent à la borne de sortie),
les sorties vers les enceintes sont coupées. Dans le
deuxiéme cas, le témoin reste allumé tant que l'appareil
reste sous tension et que la cause de l'activation du circuit
de protection n'a pas disparu. Lorsque cette cause a été
éliminée, le témoin s'éteint et le fonctionnement reprend
normalement.
Ө TEMOIN DE FONCTIONNEMENT DU VENTI-
LATEUR (ROUGE) |
Ce témoin s'allume lorsque le ventilateur se met à foncti-
onner en grande vitesse (c'est-à-dire si la température à
l'intérieur du chássis atteint 80°C).
Q TEMOIN BTL (VERT) |
Ce témoin s'allume si le commutateur BTL (mode mono
ponté), à l'arrière de l'appareil, est sur la position ON.
у
CHANNEL А
lorsque :
Poignse pour
installation en étagère
PROFESSIONAL SERIES 5
05. Сое =
С Ж mem gees
M
9
a
ES 0
о СНАММЕ В
©
PC4002
UNIQUEMENT
LA dr CHANNEL В Ди»
chien
@ INDICATEURS DE CRETE (PC4002M UNIQUE-
MENT) |
Ces deux grands ројеп оте ез éclairés donnent le niveau
de sortie de l'amplificateur. Les ampoules qui éclairent ces
potentiométres peuvent étre remplacées sans soudage à
partir du panneau avant. Les points zéro peuvent également
étre ajustés à partir du panneau avant.
TÉMOINS (VERTS) DU SIGNAL (PC4002
UNIQUEMENT)
Les témoins du signal s'allument lorsque le niveau de sortie
des signaux est de 2 V ou plus, dans une plage de 20 Hz
à 20 kHz, afin d'obtenir un niveau de signal adéquat.
Q INDICATEURS D'ECRETAGE
Ces voyants à DEL s’allument lorsque la distorsion à la sortie
de la voie correspondante dépasse un niveau d'environ
196.
@ ATTENUATEURS D'ENTREE
Ces commandes permettent d'atténuer les signaux d'entrée
par incréments de 1 dB entre 0 et 20 dB et par incréments
de 2 dB au delà. Ces commandes sont crantées pour per-
mettre une meilleure appréciation et accélérer le réglage.
Q DisPOSITIFS DE VERROUILLAGE DE BOUTONS
(FOURNIS)
Pousser ces pièces sur les commandes d'atténuation pour
éviter une modification accidentelle des niveaux. Retirez-les
lorsque vous devez changer les niveaux.
