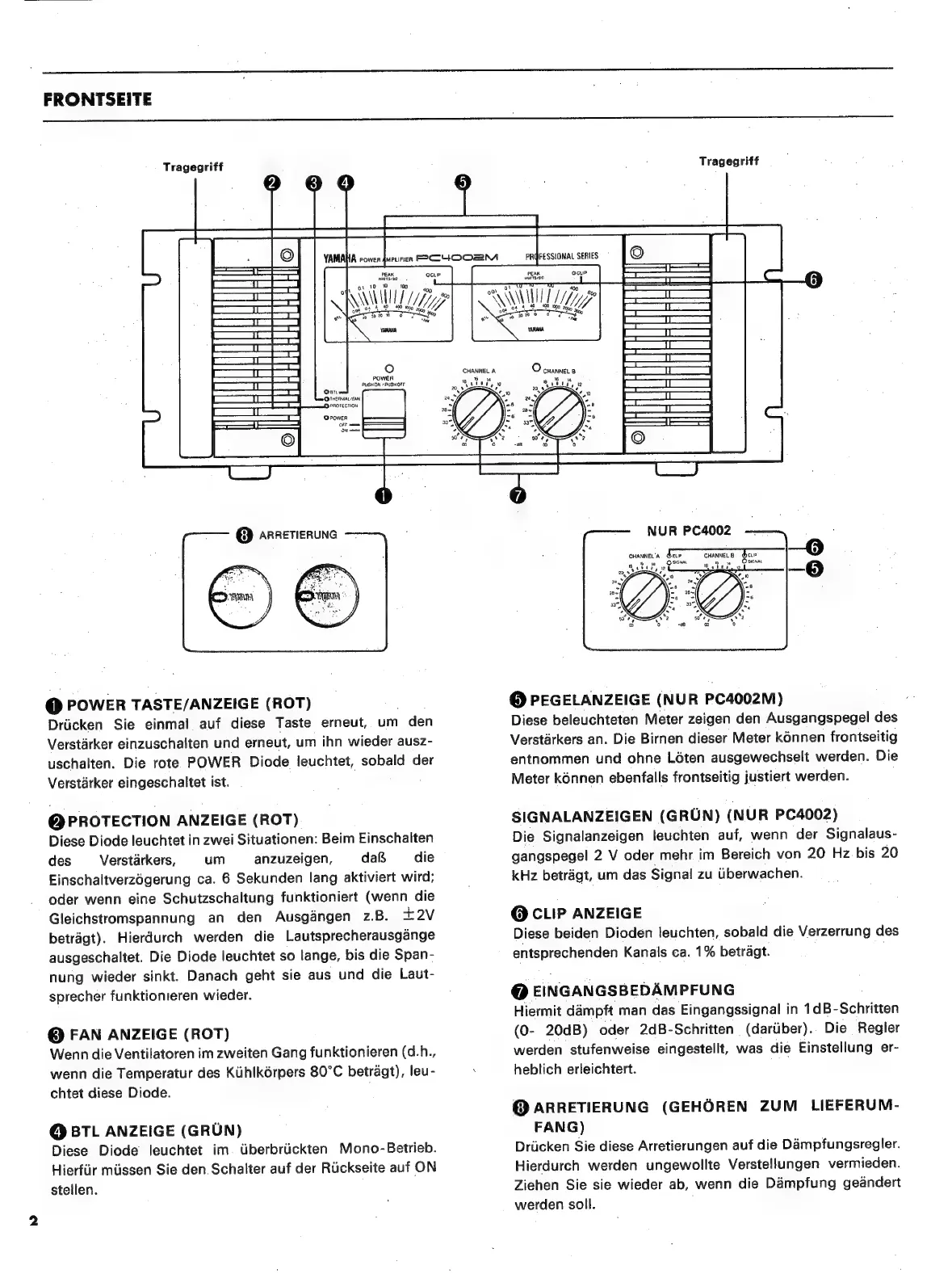

FRONTSEITE
Tragegriff
| |
© |
ө POWER TASTE/ANZEIGE (ROT)
Drücken
Sie
einmal
auf
diese
Taste
erneut,
um
|
den
Verstárker
einzuschalten
und
erneut,
um
ihn
wieder
ausz-
uschalten.
Die
rote
POWER
Diode
leuchtet,
sobald
der
Verstárker
eingeschaltet
ist.
Q PROTECTION ANZEIGE (ROT)
Diese
Diode
leuchtet
in
zwei
Situationen:
Beim
Einschalten
des
Verstárkers,
um
anzuzeigen,
daß
die
Einschaltverzögerung
ca.
6
Sekunden
lang
aktiviert
wird;
oder
wenn
eine
Schutzschaltung
funktioniert
(wenn
die
Gleichstromspannung
an
den
Ausgängen
z.B.
+2V
beträgt).
Hierdurch
werden
die
Lautsprecherausgänge
ausgeschaltet.
Die
Diode
leuchtet
so
lange,
bis
die
Span-
nung
wieder
sinkt.
Danach
geht
sie
aus
und
die
Laut-
sprecher
funktionieren
wieder.
6) FAN ANZEIGE (ROT)
Wenn
die
Ventilatoren
im
zweiten
Gang
funktionieren
(d.h.,
wenn
die
Temperatur
des
Kühlkörpers
80°C
beträgt),
leu-
chtet
diese
Diode.
|
@ BTL ANZEIGE (GRÜN)
Diese
Diode
leuchtet
im.
überbrückten
Mono-Betrieb.
Hierfür
müssen
Sie
den
Schalter
auf
der
Rückseite
auf
ON
stellen.
Tragegriff
PROFESSIONAL SERIES
Nc оси”
eng
т
Белді ps]
о CHANNEL В
© PEGELANZEIGE (NUR PC4002M)
Diese
beleuchteten
Meter
zeigen
den
Ausgangspegel
des
Verstärkers
an.
Die
Birnen
dieser
Meter
können
frontseitig
entnommen
und
ohne
Löten
ausgewechselt
werden.
Die
Meter
können
ebenfalls
frontseitig
justiert
werden.
SIGNALANZEIGEN (GRÜN) (NUR PC4002)
Die
Signalanzeigen
leuchten
auf,
wenn
der
Signalaus-
gangspegel
2
V
oder
mehr
im
Bereich
von
20
Hz
bis
20
kHz
beträgt,
um
das
Signal
zu
überwachen.
@ CLIP ANZEIGE
Diese
beiden
Dioden
leuchten,
sobald
die
Verzerrung
des
entsprechenden Kanals ca. 1% beträgt.
9 EINGANGSBEDÄMPFUNG
Hiermit
dämpft
man
das
Eingangssignal
in
1dB-
Schritten
(0-
20dB)
oder
2dB-Schritten
(darüber).
Die
Regler
werden
stufenweise
eingestellt,
was
die
Einstellung
er-
heblich
erleichtert.
Q
ARRETIERUNG
(GEHÓREN
ZUM
LIEFERUM-
FANG)
Drücken Sie diese Arretierungen auf die Dàmpfungsregler.
Hierdurch
werden
ungewollte
Verstellungen
vermieden.
Ziehen
Sie
sie
wieder
ab,
wenn
die
Dämpfung
geändert
werden soll.
