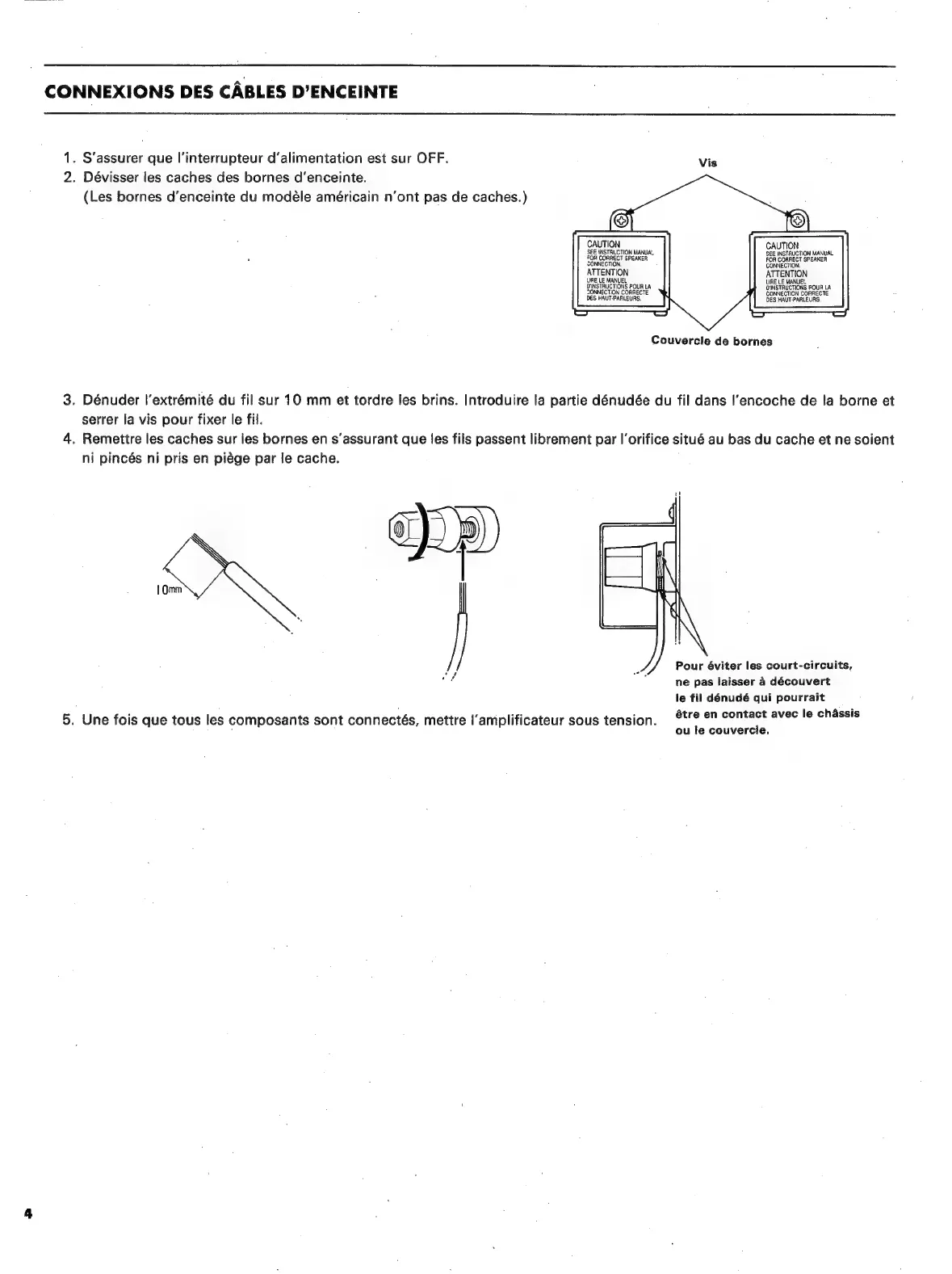

CONNEXIONS DES CÄBLES D’ENCEINTE
1. S’assurer que l’interrupteur d’alimentation est sur OFF.
2. Devisser les caches des bornes d’enceinte.
(Les bornes d'enceinte du modèle américain n'ont pas de caches.)
CAUTION CAUTION
SEE INSTRUCTION MANUAL SEE INSTRUCTION MANUAL
Т SPEAKER
FOR CORRE FOR CORRECT SPEAKER
SONNECTION CONNECTION.
ATTENTION ATTENTION
LIRE LE MANUEL LIRE LE MANUEL
U'INSTRUCTIONS POUR LA D'INSTRUCTIONS POUR LA
CONNECTION CORRECTE CONNECTION CORRECTE
DÉS HAUT-PARLEURS. DES HAUT-PARLEURS.
Couvercle de bornes
3. Dénuder l'extrémité du fil sur 10 mm et tordre les brins. Introduire la partie dénudée du fil dans l'encoche de la borne et
serrer la vis pour fixer le fil.
4. Remettre les caches sur les bornes еп s'assurant que les fils passent librement par Гоп се situé au bas du cache et ne soient
ni pincés ni pris en piége par le cache.
>)
| Отт |
5. Une fois que tous les composants sont connectés, mettre l'amplificateur sous tension.
Pour éviter les court-circuits,
ne pas laisser à découvert
le fil dénudé qui pourrait
étre en contact avec le chässis
ou le couvercle.
