Yamaha PC4002 - Rückseite

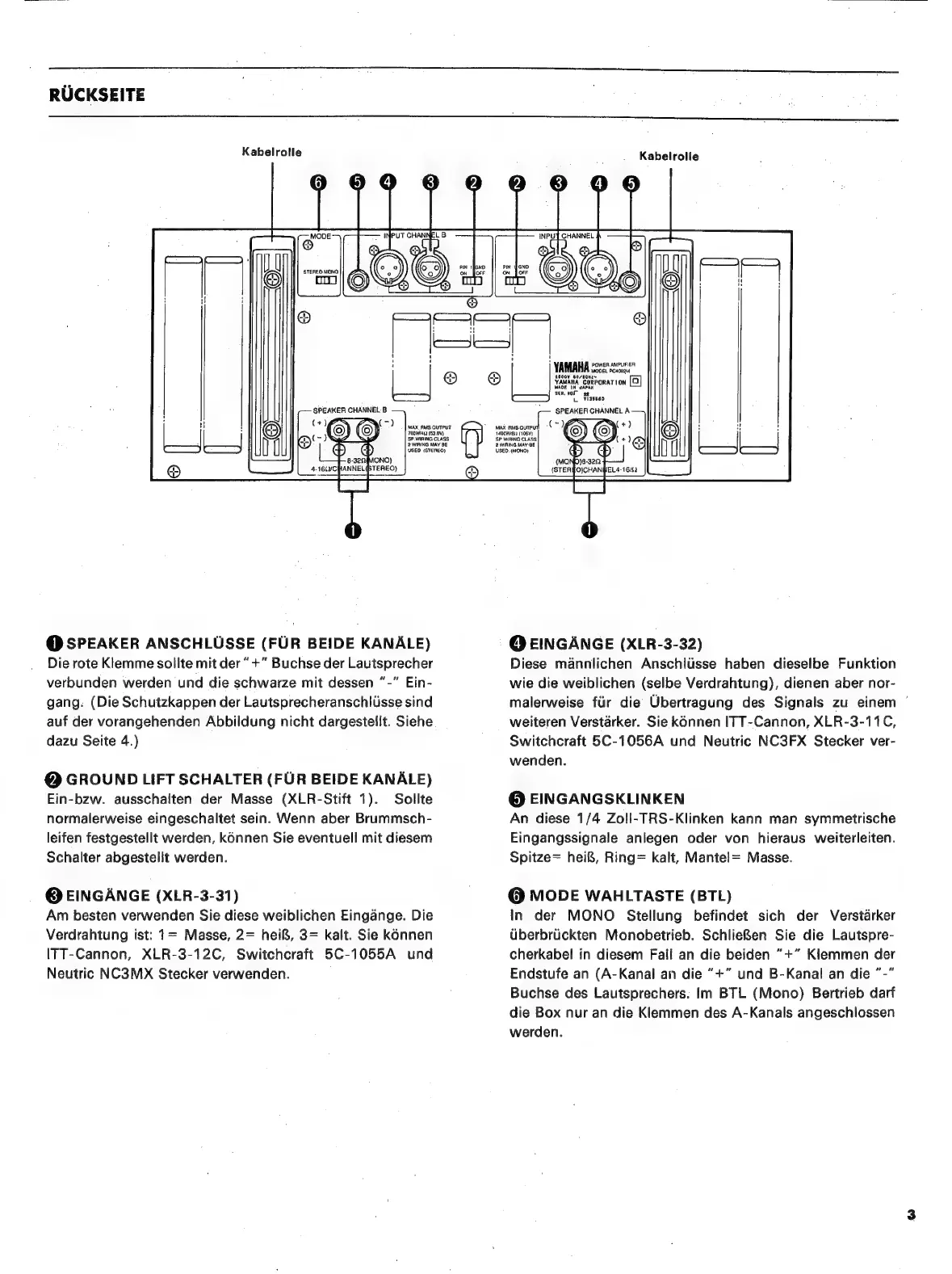

RÜCKSEITE
Kabelrolle
eo
б моно
|
ECT
пи па
Kabelrolle
INPUT CHANNEL
|. OUO
pu оно
SPEAKER CHANNEL. В
(+ (© 20 (=) | ма nus oureut
©) 7004441 (53.0V)
EN MAU.
ae
4-168 STEREO}
в
pon (6ТЕНЕО)
@ SPEAKER ANSCHLÜSSE (FÜR BEIDE KANÄLE)
Die rote Klemme sollte mit der “ +" Buchse der Lautsprecher
verbunden werden und die schwarze mit dessen "-" Ein-
gang: (Die Schutzkappen der Lautsprecheranschlüsse sind
auf der vorangehenden Abbildung nicht dargestellt. Siehe
dazu Seite 4.)
© GROUND LIFT SCHALTER (FÜR BEIDE KANÄLE)
Ein-bzw. ausschalten der Masse (XLR-Stift 1). Sollte
normalerweise eingeschaltet sein. Wenn aber Brummsch-
leifen festgestellt werden, kónnen Sie eventuell mit diesem
Schalter abgestellt werden.
Ө EINGÄNGE (XLR-3-31)
Am besten verwenden Sie diese weiblichen Eingänge. Die
Verdrahtung ist: 1= Masse, 2= heiß, 3= kalt. Sie können
ITT-Cannon, XLR-3-12C, Switchcraft 5C-1055A und
Neutric NC3MX Stecker verwenden.
RER
219 з, Е
Ai
©
©
AMAHA POWER AMPLIFIER
MODES PC4002M
1900w 50/009;
YAMAHA Сороваттон [0]
nenn
er Мимо
SPEAKER CHANNEL А
"о оо y^
тивно MAY BE d Р ¿ +) G3
(MOND)8- „Ф
(STERBO)CHANIIEL4-16/12
USED. (MONO)
—
Ө EINGANGE (XLR-3-32)
Diese männlichen Anschlüsse haben dieselbe Funktion
wie die weiblichen (selbe Verdrahtung), dienen aber nor-
malerweise für die Übertragung des Signals zu einem `
weiteren Verstärker. Sie können ITT-Cannon, XLR-3-11C,
Switchcraft 5C-1056A und Neutric NC3FX Stecker ver-
wenden.
Ө EINGANGSKLINKEN
An diese 1/4 Zoll-TRS-Klinken kann man symmetrische
Eingangssignale anlegen oder von hieraus weiterleiten.
Spitze= heiß, Ring= kalt, Mantel= Masse.
@ MODE WAHLTASTE (BTL)
In der MONO Stellung befindet sich der Verstarker
überbrückten Monobetrieb. Schließen Sie die Lautspre-
cherkabel in diesem Fall an die beiden "+" Klemmen der
Endstufe an (A-Kanal ап die “+” und В-Капа! an die "-"
Buchse des Lautsprechers. Im BTL (Mono) Bertrieb darf
die Box nur an die Klemmen des A-Kanals angeschlossen
werden.
