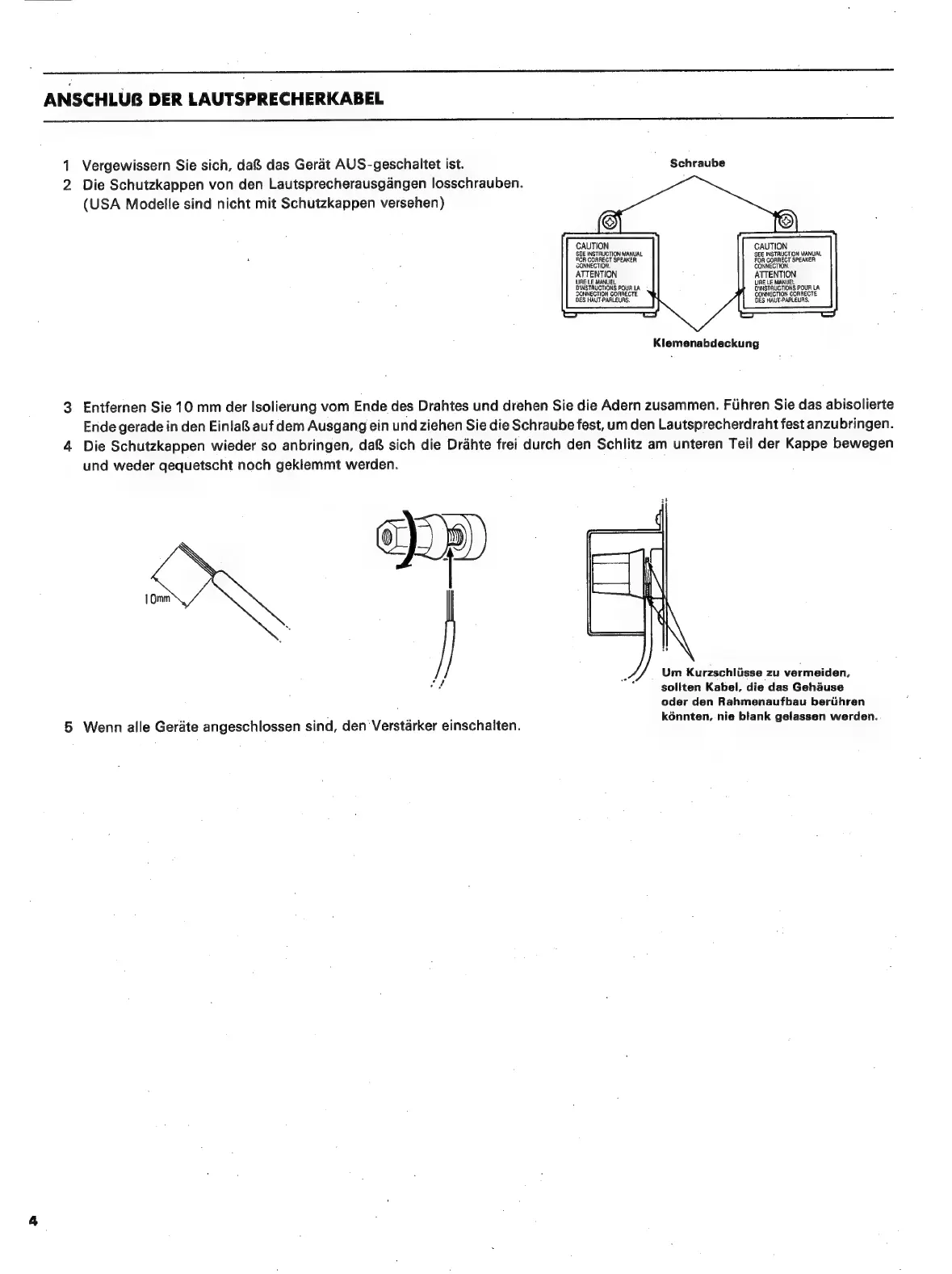

ANSCHLUG DER LAUTSPRECHERKABEL
1
Vergewissern
Sie
sich,
daß
das
Gerät
AUS-geschaltet
ist.
Schraube
2
Die
Schutzkappen
von
den
Lautsprecherausgängen
losschrauben.
(USA
Modelle
sind nicht
mit
Schutzkappen
versehen)
CAUTION
SEE INSTRUCTION MANUAL SEE INSTRUCTION MANUAL
ОН CORRECT SPEAKER FOR CORRECT SPEAKER
. CONNECTION.
FOR СО!
CONNECTION.
ATTENTION ATTENTION
URE LE MANUEL LIRE LE MANUEL
D'INSTRUCTIONS POUR LA DINSTRUCTIONS POUR LA
ZONNECTION CORRECTE CONNECTION CORRECTE
DES HAUT-PARLEURS. DES HAUT-PARLEURS.
Klemenabdeckung
3
Entfernen
Sie
10
mm
der
Isolierung
vom
Ende
des
Drahtes
und
drehen
Sie
die
Adern
zusammen.
Führen
Sie
das
abisolierte
Ende
gerade
in
den
Einlaß
auf
dem
Ausgang
ein
und
ziehen
Sie
die
Schraube
fest,
um
den
Lautsprecherdraht
fest
anzubringen.
4
Die
Schutzkappen
wieder
so
anbringen,
daß
sich
die
Drähte
frei
durch
den
Schlitz
am
unteren
Teil
der
Kappe
bewegen
und
weder
qequetscht
noch
geklemmt
werden.
|
dr
10mm )
“7
5 Wenn alle Geräte angeschlossen sind, den Verstärker einschalten.
Um Kurzschlüsse zu vermeiden,
sollten Kabel, die das Gehäuse
oder den Rahmenaufbau berühren
könnten, nie blank gelassen werden.
