OSTRZEŻENIE
Zagrożenie porażeniem prądem elektrycznym. Przed włączeniem filtru
EMC lub w przypadku stosowania uziemienia o wysokiej rezystancji należy uziemić punkt neutralny zasilania
modeli falowników 2xxxE, BxxxE i 4xxxE, aby zapewnić zgodność z dyrektywą EMC. Jeśli filtr EMC jest włączony
bez uziemienia punktu zerowego lub gdy uziemienie ma wysoki opór, stwarza do zagrożenie poważnych obrażeń
lub śmierci.
OSTRZEŻENIE
Zagrożenie porażeniem prądem elektrycznym. Prawidłowo podłączyć
przewód uziemiający. Dotknięcie nieuziemionych elementów pod napięciem może spowodować poważne
obrażenia ciała lub śmierć.
OGŁOSZENIE
Aby wyłączyć wewnętrzny filtr EMC, przestaw śruby z pozycji WŁ. na
WYŁ., a następnie dokręć je odpowiednim momentem. Całkowite wykręcenie śrub lub dokręcenie ich
niewłaściwym momentem może spowodować uszkodzenie falownika.
OGŁOSZENIE
W przypadku sieci bez symetrycznego uziemienia ustaw śrubę/śruby
przełączania EMC w położenie WYŁ. Nieprawidłowe położenie śrub może uszkodzić falownik.

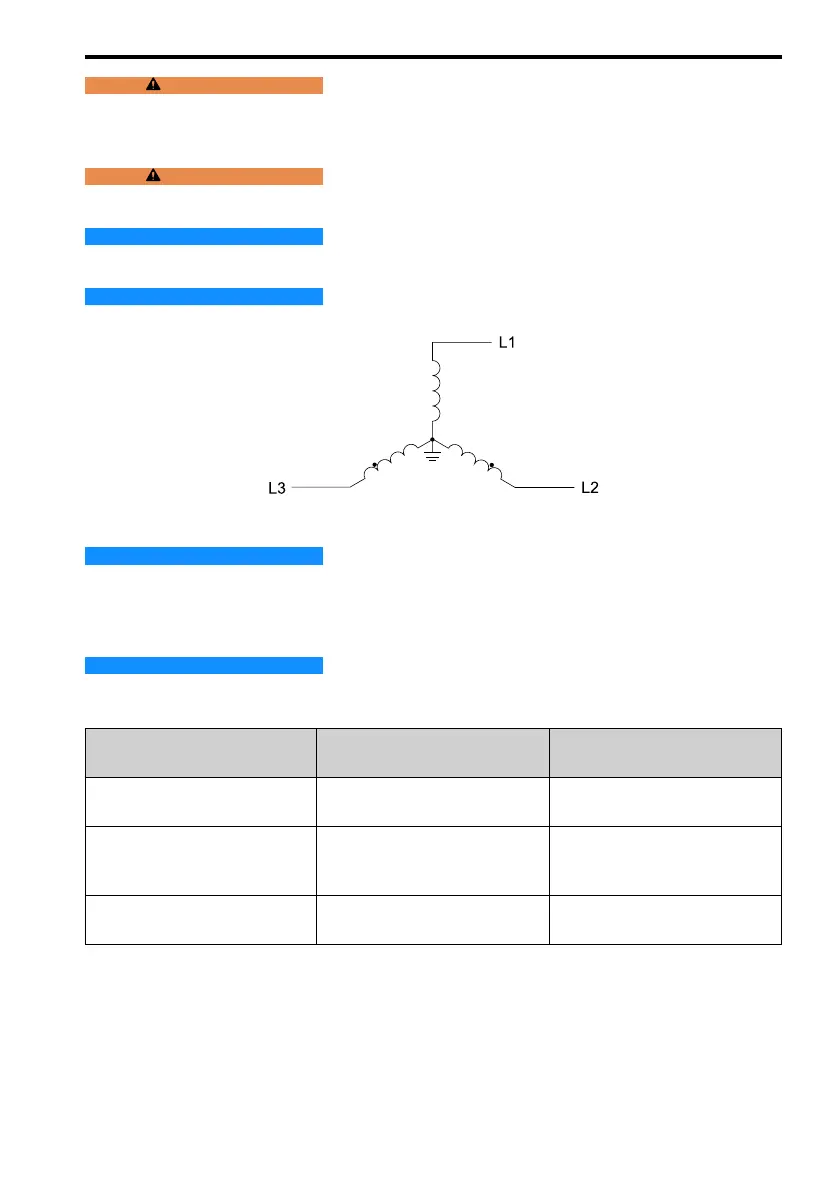

Rysunek 7.7 Symetryczne uziemienie
OGŁOSZENIE
W przypadku użytkowania falownika bez uziemienia, z uziemieniem o
wysokim oporze lub z asymetryczną siecią uziemiającą należy przestawić śrubę/śruby filtra EMC w położenie
WYŁ., aby wyłączyć wbudowany filtr EMC. Zignorowanie tych wytycznych spowoduje uszkodzenie falownika.
W razie utraty śruby filtra EMC, należy skorzystać z Tabela 7.8 aby zidentyfikować zamiennik.
Nową śrubę dokręcić odpowiednim momentem.
OGŁOSZENIE
Stosować wyłącznie śruby wskazane w instrukcji. Stosowanie
niedopuszczonych śrub może uszkodzić falownik.
Tabela 7.8 Rozmiary śrub i momenty dokręcenia
Model Rozmiar śruby
Moment dokręcania
N∙m (in∙lb)
B001 - B004
2001 - 2006
M3×16
0,5 - 0,6
(4,4 - 5,3)
B006 - B012
2010 - 2021
4001 - 4012
M3×20
0,5 - 0,6
(4,4 - 5,3)
2030 - 2082
4018 - 4060
M4×20
1,2 - 1,5
(10,6 - 13,3)
