3 Français
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 77

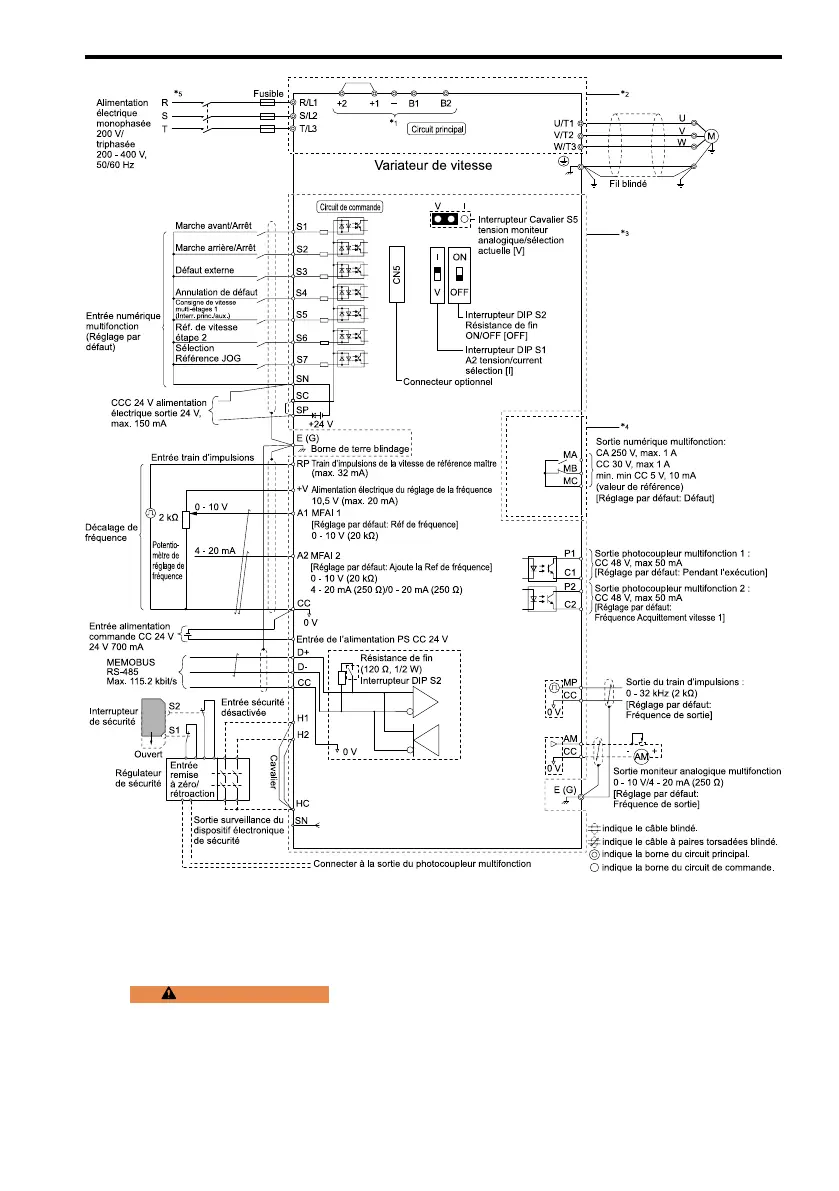

Figure 3.2 Schéma de connexion de variateur de vitesse standard
*1 Pour les variateur triphasés de classe 200 V et 400 V, utilisez les bornes -, +1, +2, B1 et
B2 pour raccorder les options au variateur. Pour les variateur monophasés de classe 200 V,
utilisez les bornes -, +1, B1 et B2 pour raccorder les options au variateur.
AVERTISSEMENT
Risque d’incendie. Ne branchez que des appareils ou des circuits
recommandés en usine pour piloter les bornes B1, B2, -, +1, +2 et +3 du variateur de vitesse. Ne
connectez pas d’alimentation en courant alternatif à ces bornes. Un câblage incorrect peut causer des
dommages au variateur ainsi que des blessures graves, voire mortelles, suite à un incendie.
*2 Pour la protection du circuit, le circuit principal est séparé du boîtier de surface qui peut
toucher le circuit principal.
