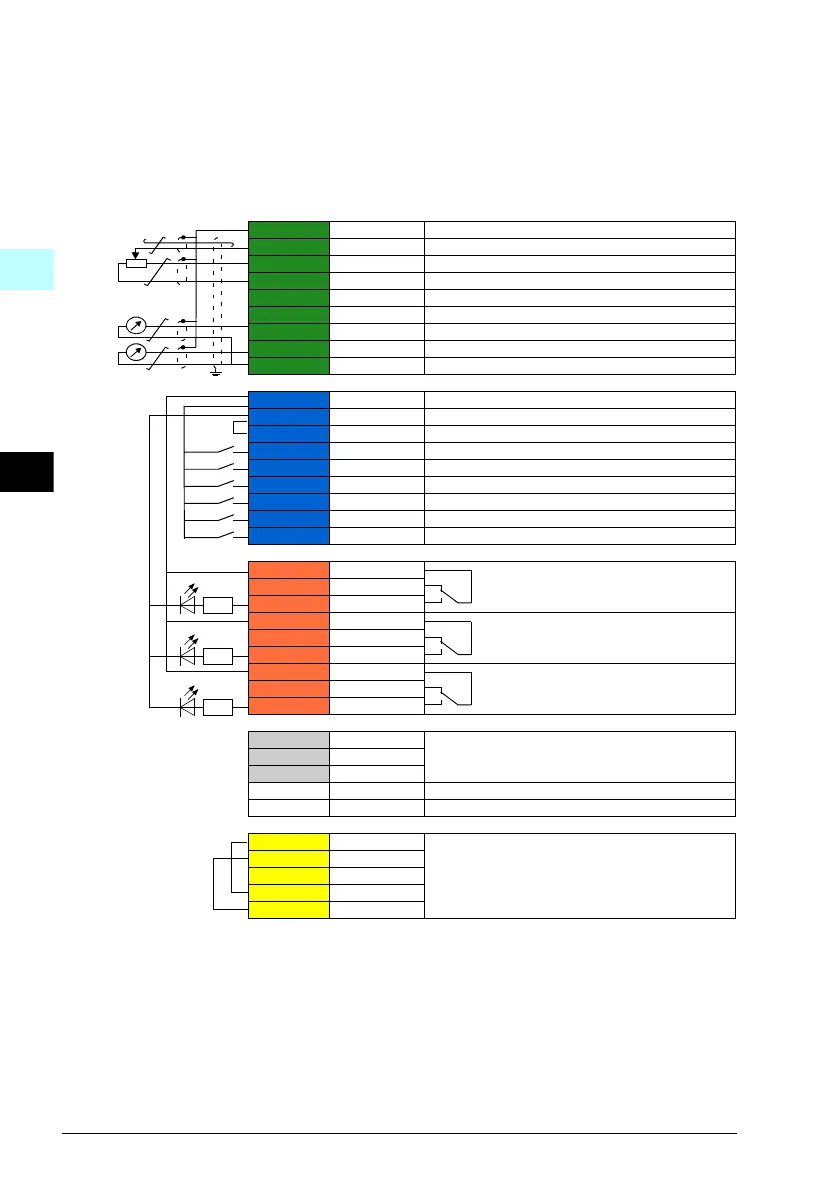

X1 Referenzspannungs- und Analogeingänge und -ausgänge
1 SCR Signalkabel-Schirm
2 AI1 Ausgangsfreq./Drehzahl-Sollwert: 0…10 V
3 AGND Masse Analogeingangskreis
4 +10V Referenzspannung 10V DC
5 AI2 Istwert-Rückführung: 0…10 V
6 AGND Masse Analogeingangskreis
7 AO1 Ausgangsfrequenz: 0…10 V
8 AO2 Ausgangsstrom: 0…20 mA
9 AGND Masse Analogausgangskreis
X2 & X3 Hilfsspannungsausgang und programmierbare Digitaleingänge
10 +24V Hilfsspannungsausg. +24 V DC, max. 250 mA
11 DGND Masse für Hilfsspannungsausgang
12 DCOM Masse aller Digitaleingänge
13 DI1 Stop (0) / Start (1)
14 DI2 Nicht konfiguriert
15 DI3 Auswahl Konstantfrequenz/-drehzahl
16 DI4 Nicht konfiguriert
17 DI5 Nicht konfiguriert
18 DI6 Nicht konfiguriert
X6, X7, X8 Relaisausgänge
19 RO1C
Betriebsbereit
250 V AC / 30 V DC
2 A
20 RO1A
21 RO1B
22 RO2C
Läuft
250 V AC / 30 V DC
2 A
23 RO2A
24 RO2B
25 RO3C
Störung (-1)
250 V AC / 30 V DC
2 A
26 RO3A
27 RO3B
X5 Integrierter Feldbus (EFB)
29 B+
Integrierter Feldbus, EFB (EIA-485)
30 A-
31 DGND
S4 TERM Bus-Abschlussschalter
S5 BIAS Bias-Widerstandsschalter
X4 Sicher abgeschaltetes Drehmoment (STO)
34 OUT1
STO ist werkseitig vorverdrahtet. Beide Kreise
müssen für den Start des Antriebs geschlossen
sein. Siehe Kapitel Sicher abgeschaltetes Dreh-
moment im ACQ580-01 (0.75 to 250 kW) hard-
ware manual (3AXD50000035866 [Englisch])
35 OUT2
36 SGND
37 IN1
38 IN2
Die Gesamtbelastbarkeit des Hilfsspannungsausgangs +24V (X2:10) beträgt 6,0 W (250 mA /
24 V DC).
Leitergrößen:
0,2…2,5 mm2 (24…14 AWG): Klemmen +24V, DGND, DCOM, B+, A-, DGND, Ext. 24V
0,14…1,5 mm2 (26…16 AWG): Klemmen DI, AI, AO, AGND, RO, STO
Anzugsmomente: 0,5…0,6 Nm (0,4 lbf·ft)
