commande Eau (Water).
maxi
500 ohm
1…10 kohm

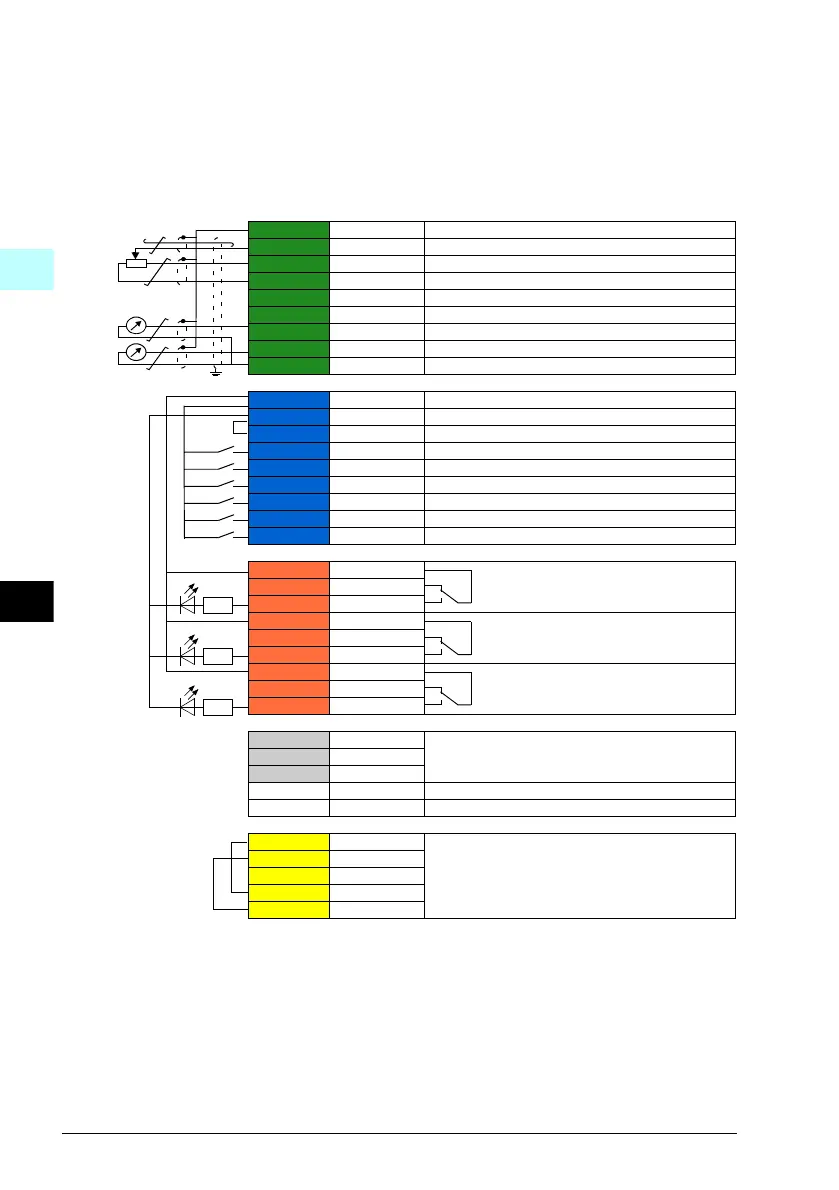

X1 Tension de référence et entrées/sorties analogiques
1 SCR Blindage du câble des signaux (SCReen)
2 AI1
Référence vitesse/fréquence de sortie : 0 … 10 V
3 AGND Commun circuit entrée analogique
4 +10V Tension de référence +10 Vc.c.
5 AI2 Retour actif : 0 … 10 V
6 AGND Commun circuit entrée analogique
7 AO1 Fréquence de sortie : 0 … 10 V
8 AO2 Courant de sortie : 0…20 mA
9 AGND Commun circuit sortie analogique
X2 & X3 Sortie de tension auxiliaire et entrées logiques programmables
10 +24V
Sortie de tension auxiliaire +24 Vc.c., maxi. 250 mA
11 DGND Commun sortie tension auxiliaire
12 DCOM Commun toutes entrées logiques
13 DI1 Arrêt (0) / Démarrage (1)
14 DI2 Non configurée
15 DI3 Sélection fréquence/vitesse constante
16 DI4 Non configurée
17 DI5 Non configurée
18 DI6 Non configurée
X6, X7, X8 Sorties relais
19 RO1C
Prêt à démarrer
250 Vc.a. / 30 Vc.c.
2 A
20 RO1A
21 RO1B
22 RO2C
En marche
250 Vc.a. / 30 Vc.c.
2 A
23 RO2A
24 RO2B
25 RO3C
Défaut (-1)
250 Vc.a. / 30 Vc.c.
2 A
26 RO3A
27 RO3B
X5 Protocole EFB
29 B+
Protocole intégré de communication EFB (EIA-
485)
30 A-
31 DGND
S4 TERM Commutateur de terminaison
S5 BIAS Commutateur de la résistance de polarisation
X4 Interruption sécurisée du couple STO
34 OUT1
Interruption sécurisée du couple STO.
Préraccordements usine. Les deux circuits
doivent être fermés pour autoriser le démarrage
du variateur. Cf. chapitre Fonction STO dans le
Manuel d'installation ACH580-01 (0,75 à 250 kW)
35 OUT2
36 SGND
37 IN1
38 IN2
La capacité de charge totale de la sortie en tension auxiliaire +24V (X2:10) est 6,0 W
(250 mA / 24 V c.c.).
Section des câbles :
0,2 … 2,5 mm
2
(24…14 AWG) : Bornes +24V, DGND, DCOM, B+, A-, DGND, 24V ext.
0,14 … 1,5 mm
2
(26…16 AWG) : Bornes DI, AI, AO, AGND, RO, STO
Couples de serrage : 0,5…0,6 N·m (0,4 lbf·ft)
