макс.
500 Ом
1…10 кОм

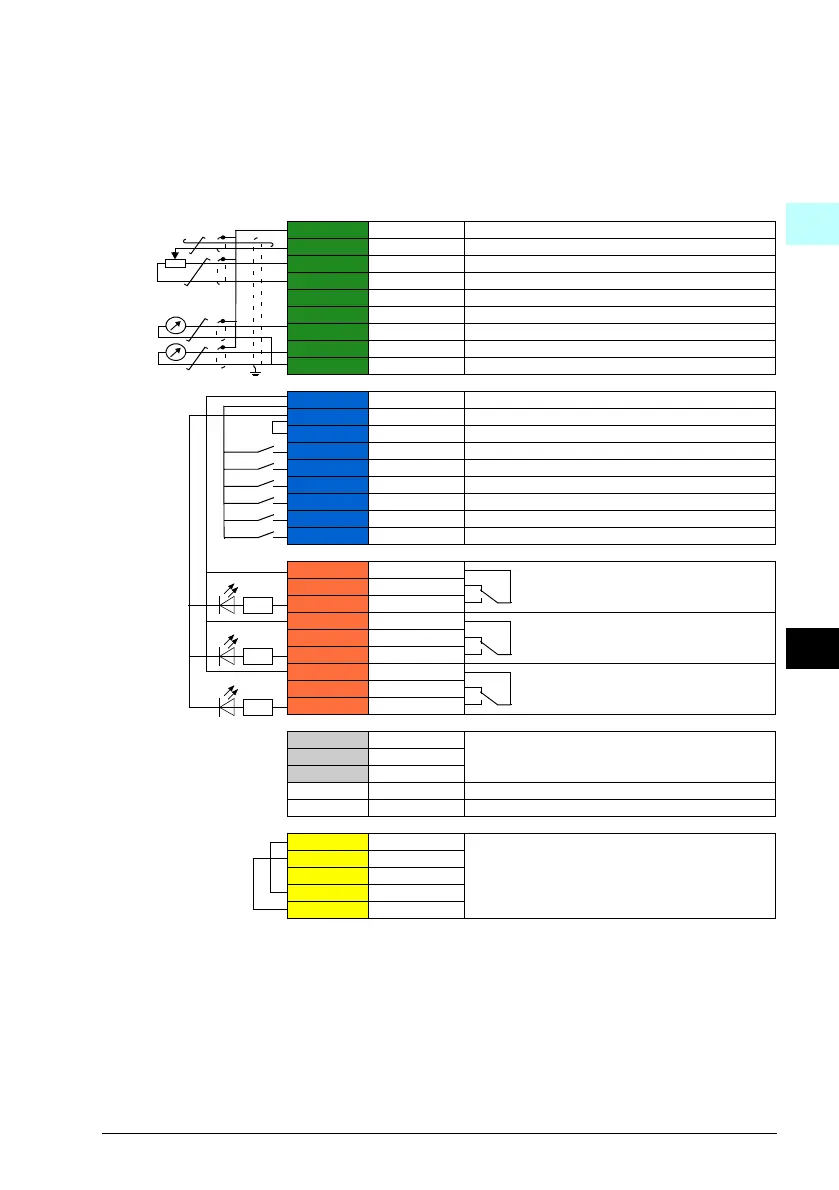

X1 Опорное напряжение и аналоговые входы и выходы
1 SCR Экран сигнального кабеля
2 AI1
Задание выходной частоты/скорости вращения
: 0…10 В
3 AGND Общий аналоговых входов
4 +10 В Опорное напряжение 10 В=
5 AI2 Фактическая обратная связь: 0…10 В
6 AGND Общий аналоговых входов
7 AO1 Выходная частота: 0...10 В
8 AO2 Выходной ток: 0...20 мА
9 AGND Общий аналоговых выходов
X2 и X3
Выход вспомогательного напряжения и программируемые цифровые входы
10 +24 В
Выход вспомогательного напряжения +24 В=, не более 250 мА
11 DGND Общий выхода вспомогательного напряжения
12 DCOM Общий для всех цифровой вход
13 DI1 Стоп (0)/Пуск (1)
14 DI2 Не настроено
15 DI3 Выбор фиксированной частоты/скорости
16 DI4 Не настроено
17 DI5 Не настроено
18 DI6 Не настроено
X6, X7, X8 Релейные выходы
19 RO1C
Готов к пуску
250 В~ / 30 В=
2 А
20 RO1A
21 RO1B
22 RO2C
Работа
250 В~ / 30 В=
2 А
23 RO2A
24 RO2B
25 RO3C
Отказ (-1)
250 В~ / 30 В=
2 А
26 RO3A
27 RO3B
X5 Встроенная шина Fieldbus
29 B+
Встроенная шина Fieldbus, EFB (EIA-485)
30 A-
31 DGND
S4 TERM Выключатель оконечной нагрузки
S5 BIAS Выключатель резистора смещения
X4 Безопасное отключение крутящего момента
34 OUT1
Функция безопасного отключения крутящего момента.
Соединение выполняется на заводе-изготовителе. Для пуска
привода необходимо замкнуть обе цепи. См. главу The Safe
torque off function (Функция безопасного отключения крутящего
момента) в документе ACQ580-01 (0.75 to 250 kW) hardware
manual (код английской версии 3AXD50000035866).
35 OUT2
36 SGND
37 IN1
38 IN2
Общая нагрузочная способность выхода вспомогательного напряжения +24 В (X2:10)
составляет 6,0 Вт (250 мА / 24 В=).
Сечение проводов:
0,2…2,5 мм
2
: Клеммы +24 В, DGND, DCOM, B+, A-, DGND, Внеш. 24V
0,14…1,5 мм
2
: Клеммы DI, AI, AO, AGND, RO, STO
Моменты затяжки: 0,5…0,6 Н•м
