max.
500 ohm
1…10 kohm

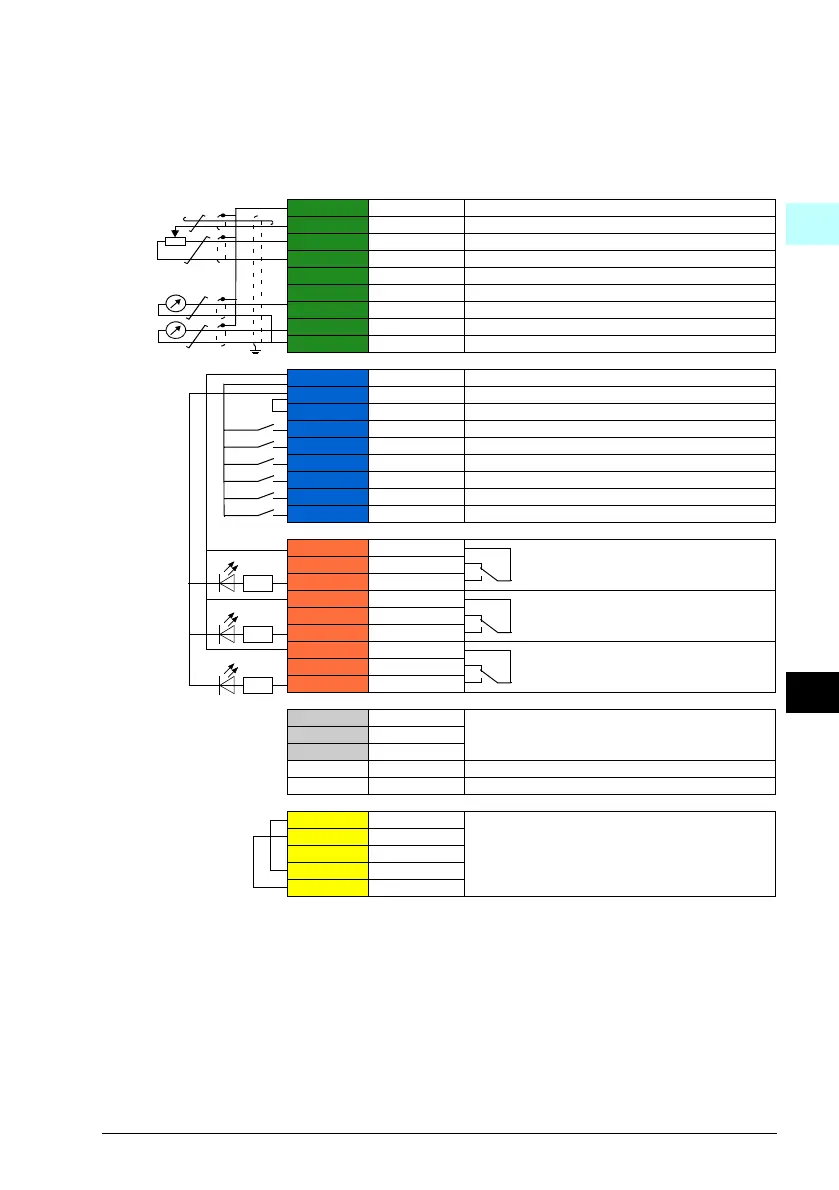

X1 Referensspänning och analoga ingångar och utgångar
1 SCR Signalkabelskärm
2 AI1 Extern frekvensreferens: 0…10 V
3 AGND Gemensam nolla för AI
4 +10V Referensspänning 10 V DC
5 AI2 Ärvärde återkoppling: 0…10 V
6 AGND Gemensam nolla för AI
7 AO1 Frekvens: 0…10 V
8 AO2 Motorström: 0…20 mA
9 AGND Gemensam nolla för AO
X2 & X3 Hjälpspänningsutgång och programmerbara digitala ingångar
10 +24V Hjälpspänningsutgång +24 V DC, max. 250 mA
11 DGND Gemensam nolla för hjälpspänningsutgångar
12 DCOM Digital ingång gemensam för alla
13 DI1 Stopp (0)/Start (1)
14 DI2 Ej konfigurerat
15 DI3 Val av konstant frekvens
16 DI4 Ej konfigurerat
17 DI5 Ej konfigurerat
18 DI6 Ej konfigurerat
X6, X7, X8 Reläutgångar
19 RO1C
Redo drift
250 V AC/30 V DC
2 A
20 RO1A
21 RO1B
22 RO2C
I drift
250 V AC/30 V DC
2 A
23 RO2A
24 RO2B
25 RO3C
Fel (-1)
250 V AC/30 V DC
2 A
26 RO3A
27 RO3B
X5 Inbyggd fältbuss (Embedded Field Bus)
29 B+
Inbyggd fältbuss, IFB (EIA-485)
30 A-
31 DGND
S4 TERM Termineringsomkopplare
S5 BIAS Motståndsbrytare
X4 Safe Torque Off
34 OUT1
Safe torque off. Fabriksanslutning. Båda kretsarna
måste vara slutna för att frekvensomriktaren skall
starta. Se kapitlet The Safe torque off function i
ACH580-01 (0.75 to 250 kW) hardware manual
(3AUA0000076331 [engelska]).
35 OUT2
36 SGND
37 IN1
38 IN2
Total belastningskapacitet för hjälpspänningsutgång +24 V (X2:10) är 6,0 W (250 mA/24 V
DC).
Ledardimensioner:
0,2…2,5 mm2 (24…14 AWG): Plintar +24 V, DGND, DCOM, B+, A-, DGND, Ext. 24V
0,14…1,5 mm2 (26…16 AWG): Plintar DI, AI, AO, AGND, RO, STO
Åtdragningsmoment: 0,5…0,6 N
